Артикул:
2901422
Внутренний код:
PC-2901422
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
81,9 кб
Характеристики
Вес, шт
—
99,900 GRM
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

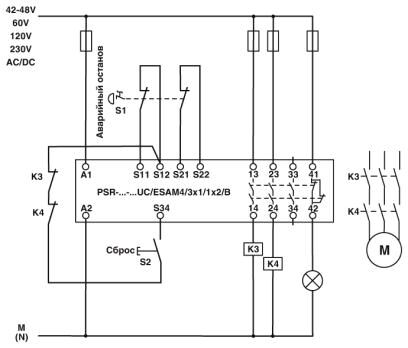

Реле безопасности для контроля аварийного останова и управления защитной дверцей до SIL 3 или категории 4, PL e согласно EN ISO 13849, одно- или двухканальный режим, 3 цепей активации, входное напряжение 120 В AC/DC, вставные винтовые клеммы
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Макс. допустимая влажность воздуха (хранение/транспортировка) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Рабочая высота | ≤ 2000 м (через NN) |
Входные данные
| Расчетное напряжение питания цепи управления US | |
|---|---|
| Диапазон входных напряжений | 110 В AC/DC ... 120 В AC/DC |
| Диапазон входных напряжений относительно UN | 0,85 ... 1,1 |
| Входной ток при UN, стандартный | 38 мА |
| Напряжение входной, пусковой и обратной цепи | ~ 24 В DC |
| Время срабатывания, типовое | 40 мс (ручн. пуск) |
| Тип. время притяжения при Us | 330 мс (при управлении с помощью А1) |
| Время возврата, типовое | 60 мс (при управлении с помощью А1) |
| 20 мс (при управлении с помощью S11/S12 и S21/S22) | |
| Синхронность, вход 1/2 | ∞ |
| Время возврата в состояние готовности | 1 c |
| Индикация рабочего напряжения | LED зел. |
| Индикатор состояния | LED зел. |
| Защитная схема | Защита от перенапр. Варистор 275 VRMS (A1-A2) |
| Защита от перенапр. Варистор | |
| Частота переключения максимальная | 0,5 Гц |
| Макс. допустимое сопротивление кабельной системы | 50 Ω |
Выходные данные
| Исполнение контакта | 3 цепи активации |
|---|---|
| 1 сигнальная цепь | |
| Материал контакта | AgSnO2, + 0,2 мкм золото |
| Максимальное напряжение переключения | 250 В AC/DC |
| Минимальное напряжение переключения | 10 В AC/DC |
| Макс. ток продолжительной нагрузки | 6 A (Замыкатель) |
| 5 A (Размыкатель) | |
| Максимальный пусковой ток | 6 A |
| Минимальный пусковой ток | 10 мА |
| Среднеквадрат. значение суммарного тока | 72 A2 (ITH2 = I12 + I22 + I32) |
| Мощность отключения (активная нагрузка), максимальная | 144 Вт (24 В постоянного тока, τ = 0 мс) |
| 230 Вт (48 В постоянного тока, τ = 0 мс) | |
| 68 Вт (110 В постоянного тока, τ = 0 мс) | |
| 88 Вт (220 В постоянного тока, τ = 0 мс) | |
| 2000 ВА (250 В AC, τ = 0 мс) | |
| Мощность отключения (индуктивная нагрузка), максимальная | 48 Вт (24 В DC, τ = 40 мс) |
| 40 Вт (48 В DC, τ = 40 мс) | |
| 35 Вт (110 В DC, τ = 40 мс) | |
| 33 Вт (220 В DC, τ = 40 мс) | |
| Коммутационная способность минимальная | 100 мВт |
| Долговечность механическая | прибл. 107 коммутационных циклов |
| Коммутационная способность (360/ч коммутац. циклов) | 6 A (24 В DC) |
| 5 A (230 В AC) | |
| Выходные предохранители | 10 A gL/gG NEOZED (Замыкатель) |
| 6 A gL/gG NEOZED (Размыкатель) |
Общие сведения
| Тип реле | Электромеханическое реле с контактами с принудительной коммутацией согласно EN 50205 |
|---|---|
| Нормальный режим работы | 100 % ED |
| Вес нетто | 99,9 г |
| Монтажное положение | на выбор |
| Тип монтажа | Установка на монтажной рейке |
| Степень защиты | IP20 |
| IP54 | |
| Мин. степень защиты на месте установки | IP54 |
Характеристики клемм
| Тип подключения | Винтовые зажимы |
|---|---|
| вставной | да |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 12 |
Параметры техники безопасности
| Категория останова | 0 |
|---|---|
| Наименование | МЭК 61508 - высокие требования |
| Уровни совокупной безопасности (SIL) | 3 |
| Наименование | МЭК 61508 - низкие требования |
| Уровни совокупной безопасности (SIL) | 3 |
| Наименование | EN ISO 13849 |
| Уровень эффективности (PL) | e |
| Категория | 4 |
| Наименование | EN 62061 |
| Ограничение претензий касательно класса безопасности (SIL CL) | 3 |
| Наименование | EN 50156 |
| Уровни совокупной безопасности (SIL) | 3 |
Стандарты и предписания
| Наименование | Воздушный путь и путь утечки между цепями |
|---|---|
| Стандарты / нормативные документы | DIN EN 50178/VDE 0160 |
| Расчетное напряжение изоляции | 250 В AC |
| Расчетное импульсное напряжение / изоляция | 4 кВ / базовая изоляция (безопасное разделение, усиленная изоляция, напряжение 6 кВ между A1-A2/логической цепью, цепью активации и индикации). |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Ударопрочность | 15г |
| Вибрация (при эксплуатации) | 10 Гц ... 150 Гц, 2г |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
