Артикул:
2901431
Внутрений код:
PC-2901431
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
81 кб
Характеристики
Вес, шт
—
99,900 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
28 032.60 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

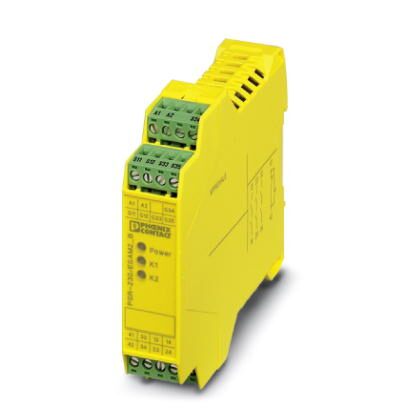

Предохр. реле для контроля аварийн. останова и защит. дверцы до SIL 1, SIL CL 1, кат. 1, PL c, в зависимости от приложения до SIL 3, SIL CL 3, кат. 4, PL e, одноканальн. режим работы, 3 цепи активации, номин. напряж. на входе 230 В AC/DC, втычная пружин. клемма
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Макс. допустимая влажность воздуха (хранение/транспортировка) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Рабочая высота | ≤ 2000 м (через NN) |
Входные данные
| Расчетное напряжение питания цепи управления US | |
|---|---|
| Входное номинальное напряжение UN | 230 В AC |
| Диапазон входных напряжений относительно UN | 0,85 ... 1,1 |
| Входной ток при UN, стандартный | 22 мА |
| Напряжение входной, пусковой и обратной цепи | ~ 24 В DC |
| Время срабатывания, типовое | 50 мс (ручной пуск) |
| 300 мс (автоматический пуск) | |
| Тип. время притяжения при Us | 300 мс (при управлении с помощью A1 или S11/S12) |
| Время возврата, типовое | 20 мс (при управлении с помощью S11/S12) |
| 150 мс (при управлении с помощью А1) | |
| Время возврата в состояние готовности | 1 c |
| Индикация рабочего напряжения | LED зел. |
| Индикатор состояния | 2 зеленых светодиода |
| Защитная схема | Защита от перенапр. Cтабилитроны |
| Защита от перенапр. Варистор | |
| Частота переключения максимальная | 0,5 Гц |
| Макс. допустимое сопротивление кабельной системы | 50 Ω |
Выходные данные
| Исполнение контакта | 3 цепи активации |
|---|---|
| 1 сигнальная цепь | |
| Материал контакта | AgSnO2золотое покрытие |
| Максимальное напряжение переключения | 250 В AC/DC |
| Минимальное напряжение переключения | 10 В AC/DC |
| Макс. ток продолжительной нагрузки | 6 A (Замыкатель) |
| 5 A (Размыкатель) | |
| Максимальный пусковой ток | 6 A |
| Минимальный пусковой ток | 10 мА |
| Среднеквадрат. значение суммарного тока | 72 A2 |
| Мощность отключения (активная нагрузка), максимальная | 144 Вт (при 24 В DC) |
| 230 Вт (При 48 В DC) | |
| 68 Вт (при 110 В DC) | |
| 88 Вт (При 220 В DC) | |
| 2000 ВА (При 250 В AC) | |
| Мощность отключения (индуктивная нагрузка), максимальная | 48 Вт (при 24 В DC) |
| 40 Вт (При 48 В DC) | |
| 35 Вт (При 110 В DC) | |
| 33 Вт (При 220 В DC) | |
| Коммутационная способность минимальная | 100 мВт |
| Долговечность механическая | прибл. 107 коммутационных циклов |
| Коммутационная способность (360/ч коммутац. циклов) | 6 A (24 В DC) |
| 5 A (230 В AC) | |
| Выходные предохранители | 10 A gL/gG NEOZED (Цепь активации) |
| 6 A gL/gG NEOZED (Цепь сигнализации) |
Общие сведения
| Тип реле | Электромеханическое реле с контактами с принудительной коммутацией согласно EN 50205 |
|---|---|
| Нормальный режим работы | 100 % ED |
| Вес нетто | 99,9 г |
| Монтажное положение | на выбор |
| Тип монтажа | Установка на монтажной рейке |
| Степень защиты | IP20 |
| IP54 | |
| Мин. степень защиты на месте установки | IP54 |
Характеристики клемм
| Тип подключения | Пружинный зажим |
|---|---|
| вставной | да |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 16 |
| Длина снятия изоляции | 8 мм |
Параметры техники безопасности
| Категория останова | 0 |
|---|---|
| Уровни совокупной безопасности (SIL) | 1 (в зависимости от применения до SIL 3) |
| 1 (в зависимости от применения до SIL 3) | |
| Наименование | EN ISO 13849 |
| Уровень эффективности (PL) | c (в зависимости от применения до PL e) |
| Категория | 1 (в зависимости от применения до кат. 4) |
| Ограничение претензий касательно класса безопасности (SIL CL) | 1 (в зависимости от применения до SILCL 3) |
Стандарты и предписания
| Наименование | Воздушный путь и путь утечки между цепями |
|---|---|
| Стандарты / нормативные документы | DIN EN 50178/VDE 0160 |
| Расчетное напряжение изоляции | 250 В AC |
| Расчетное импульсное напряжение / изоляция | 4 кВ / базовая изоляция (безопасное разделение, усиленная изоляция, напряжение 6 кВ между A1-A2/логической цепью, цепью активации и индикации). |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Ударопрочность | 15г |
| Вибрация (при эксплуатации) | 10 Гц ... 150 Гц, 2г |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
