Артикул:
2904284
Внутрений код:
PC-2904284
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
70,7 кб
Характеристики
Вес, шт
—
118,500 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

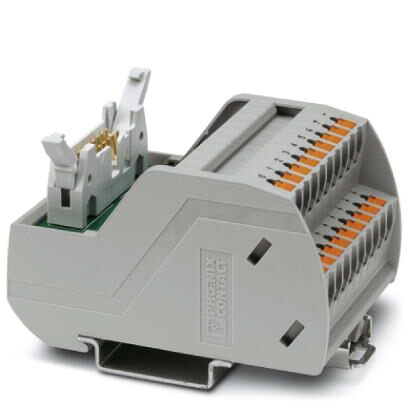

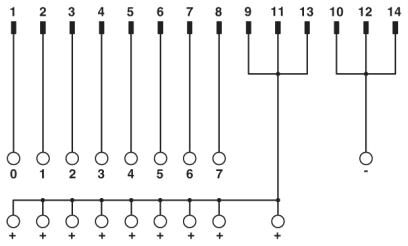

Интерфейсный модуль VARIOFACE для подключения 8 каналов, с дополнительной клеммой для каждого канала (для схем с общим "плюсом")
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
Общие сведения
| Макс. допустимое рабочее напряжение | 25 В AC |
|---|---|
| 60 В DC | |
| Макс. допустимый ток (на ответвление) | 1 A |
| Макс. допустимый ток (раздельное питание) | 3 A (на байт) |
| Полюсов | 14 |
| Индикатор состояния | Нет |
| Монтажное положение | на выбор |
Данные по подключению Подключение 1
| Наименование, подключение | Уровень полевых устройств |
|---|---|
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| Сечение проводника AWG | 26 ... 14 |
Данные по подключению Подключение 2
| Наименование, подключение | Уровень управления |
|---|---|
| Тип подключения | IDC/FLK штыревой разъем |
| Количество точек подключения | 1 |
| Полюсов | 14 |
| Размер шага | 2,54 мм |
Поддерживаемые устройства управления
| Управление | SIEMENS S7-1500 |
|---|---|
| - подходящие платы ввода-вывода | 6ES7 521-1BH00-0AB0 |
| 6ES7 521-1BH50-0AA0 | |
| 6ES7 521-1BL00-0AB0 | |
| 6ES7 522-1BH00-0AB0 | |
| 6ES7 522-1BH01-0AB0 | |
| 6ES7 522-1BL00-0AB0 | |
| 6ES7 522-1BL01-0AB0 | |
| Управление | ABB S800 I/O |
| - подходящие платы ввода-вывода | DI810 |
| DI811 | |
| DI818 | |
| DI830 | |
| DI831 | |
| DI840 | |
| DO814 | |
| DO818 | |
| Управление | ALLEN-BRADLEY ControlLogix |
| - подходящие платы ввода-вывода | 1756-IB32 |
| 1756-OB32 | |
| 1756-IN16 | |
| 1756-IB16 | |
| 1756-IC16 | |
| 1756-OB16E | |
| Управление | ALLEN-BRADLEY PLC 5 |
| - подходящие платы ввода-вывода | 1771 IBN |
| 1771 OBN | |
| Управление | ALLEN-BRADLEY SLC 500 |
| - подходящие платы ввода-вывода | 1746 OB 32 |
| 1746 OV 32 | |
| 1746 IB 32 | |
| 1746 IV 32 | |
| Управление | GE-FANUC RX3i |
| - подходящие платы ввода-вывода | IC694MDL754 |
| IC694MDL660 | |
| Управление | HONEYWELL Experion PKS C200 |
| - подходящие платы ввода-вывода | TC-IDD 321 |
| TC-ODD 321 | |
| Управление | MITSUBISHI MELSEC L |
| - подходящие платы ввода-вывода | LX41C4 |
| LX42C4 | |
| LY41NT1P | |
| LY42NT1P | |
| LY41PT1P | |
| LY42PT1P | |
| Управление | MITSUBISHI MELSEC Q |
| - подходящие платы ввода-вывода | QX81 |
| QY81P | |
| QX41 | |
| QX41-S1 | |
| QX42 | |
| QX42-S1 | |
| QX71 | |
| QX72 | |
| QY41P | |
| QY42P | |
| QY71 | |
| QH42P | |
| QX82 | |
| QX82-S1 | |
| QY82P | |
| Управление | SIEMENS S7-300 / ET 200 M |
| - подходящие платы ввода-вывода | CPU 313C-2DP |
| CPU 314C-2DP | |
| CPU 314C-2PtP | |
| 6ES7 321-1BH02-0AA0 | |
| 6ES7 321-1BL00-0AA0 | |
| 6ES7 322-1BH01-0AA0 | |
| 6ES7 322-1BL00-0AA0 | |
| 6ES7 323-1BH01-0AA0 | |
| 6ES7 323-1BL00-0AA0 | |
| Управление | Schneider Electric Modicon TSX QUANTUM |
| - подходящие платы ввода-вывода | DDI 353 |
| DDI 853 | |
| DAI 453 | |
| DDO 353 |
Стандарты и предписания
| Подключение согласно стандарту | CSA |
|---|---|
| Стандарты / нормативные документы | МЭК 60664 |
| DIN EN 50178 | |
| Расчетное импульсное напряжение | 0,6 кВ |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
