Артикул:
2904617
Внутрений код:
PC-2904617
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Характеристики
Вес, шт
—
1 660,000 GRM
• Cрок поставки 2-7 дней - 340 шт.
67 003.37 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

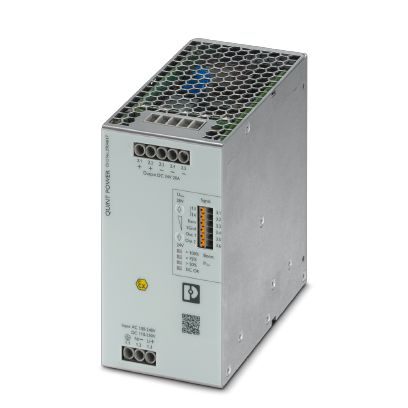

Источник питания QUINT POWER с регулировкой в первичной цепи для установки на несущую рейку, с регулируемыми выходными характеристиками и SFB Technology (Selective Fuse Breaking), защитное лаковое покрытие и встроенная развязка Mosfet, вход: 1-фазный, выход: 24 В DC / 20 A
Преимущества для Вас
- Самая сильная сторона выхода: простое расширение установок, надежный запуск тяжелых нагрузок и срабатывание переключателей LS
- Самая прочная сторона входа: высокая помехоустойчивость благодаря встроенному газовому разряднику (до 6 кВ) и времени автономной работы при отказе сети ≥ 20 мс
- Разнообразная сигнализация: система превентивного мониторинга сообщает о критических рабочих состояниях до появления неисправностей
- Заказ в сконфигурированном состоянии: от 1 шт.
Размеры
| Ширина | 70 мм |
|---|---|
| Высота | 130 мм |
| Глубина | 125 мм |
| Ширина при альтернативном монтаже | 122 мм |
| Высота при альтернативном монтаже | 130 мм |
| Глубина при альтернативном монтаже | 73 мм |
Окружающие условия
| Степень защиты | IP20 |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 75 °C (> 60 °C изменение хар-к: 2,5 %/K) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | ≤ 100 % (При 25 °C, без выпадения конденсата) |
| Климатический класс | 3K3 (согласно EN 60721) |
| Степень загрязнения | 2 |
| Высота установки | ≤ 5000 м (> 2000 м, следует учитывать снижение характеристик) |
Входные данные
| Диапазон входных напряжений | 100 В AC ... 240 В AC -15 % ... +10 % |
|---|---|
| 110 В DC ... 250 В DC -18 % ... +40 % | |
| Электрическая прочность максимальный | 300 В AC 60 c |
| Ток утечки на PE | |
| Потребляемый ток | 6,8 A (100 В AC) |
| 5,5 A (120 В AC) | |
| 2,8 A (230 В AC) | |
| 2,7 A (240 В AC) | |
| Номинальная потребляемая мощность | 520 ВА |
| Импульс пускового тока | тип. 10 A (при 25 °C) |
| Время автономной работы | тип. 36 мс (120 В AC) |
| тип. 36 мс (230 В AC) | |
| Входной предохранитель | 12 A (инертного типа, внутренний) |
| Выбор подходящих предохранителей | 10 A ... 16 A (Характеристика B, C, D, K или аналогичная) |
| Наименование защиты | Защита от перенапряжений при переходных процессах |
| Защитная цепь / модуль | Варистор, газонаполненный разрядник |
Выходные данные
| Номинальное напряжение | 24 В DC |
|---|---|
| Диапазон настройки выходного напряжения (USet) | 24 В DC ... 28 В DC (постоянной мощности) |
| Номинальный ток на выходе (IN) | 20 A |
| Статичный Boost (IStat.Boost) | 25 A |
| Динамический Boost (IDyn.Boost) | 30 A (5 с) |
| Selective Fuse Breaking (ISFB) | 120 A (15 мс) |
| Возможность параллельного подключения | да, резервирование и повышение мощности |
| Возможность последовательного подключения | да |
| Устойчивость к обратной связи | ≤ 35 В DC |
| Защита от импульсных перенапряжений на выходе | |
| Рассогласование | |
| Остаточная пульсация | (ДА) (при номинальном значении) |
| Выходная мощность | 480 Вт |
| Время включения, типовое | 300 мс (из режима SLEEP MODE) |
| Рассеиваемая мощность, без нагрузки, макс. | |
| Рассеиваемая мощность, номинальная нагрузка, макс. | |
Общие сведения
| Вес нетто | 1,3 кг |
|---|---|

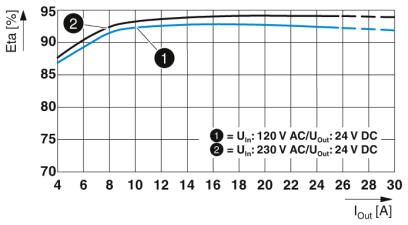

| КПД | тип. 92,7 % (120 В AC) |
| тип. 94,2 % (230 В AC) | |
| Напряжения изоляции на входе / выходе | 4 кВ AC (Типовое исп.) |
| 2 кВ AC (Выборочное исп.) | |
| Степень защиты | I |
| IP20 | |
| MTBF (IEC 61709, SN 29500) | > 868000 ч (25 °C) |
| > 524000 ч (40 °C) | |
| > 239000 ч (60 °C) | |
| Монтажное положение | горизонтальная DIN-рейка NS 35, EN 60715 |
| Указания по монтажу | подключение в ряд: отступ по горизонтали 0 мм при Pout N, 5 мм при Pout ≥ 50 % PN, между активными модулями 15 мм, по вертикали 50 мм |
Характеристики клемм, вход
| Тип подключения | Винтовые зажимы |
|---|---|
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 6 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 4 мм² |
| Сечение проводника AWG, мин. | 30 |
| Сечение проводника AWG, макс. | 10 |
| Длина снятия изоляции | 8 мм |
Характеристики клемм, выход
| Тип подключения | Винтовые зажимы |
|---|---|
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 6 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 4 мм² |
| Сечение проводника AWG, мин. | 30 |
| Сечение проводника AWG, макс. | 10 |
| Длина снятия изоляции | 8 мм |
Параметры подключения сигнализации
| Тип подключения | Зажимы Push-in |
|---|---|
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение проводника AWG, мин. | 24 |
| Сечение проводника AWG, макс. | 16 |
| Длина снятия изоляции | 8 мм |
Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
|---|---|
| Излучение помех | Дополнительный базовый стандарт EN 61000-6-5 (помехоустойчивость на электростанциях), МЭК/EN 61850-3 (подача питания) |
| Помехоустойчивость | Помехоустойчивость согласно EN 61000-6-1 (жилая зона), EN 61000-6-2 (промышленная среда) и EN 61000-6-5 (оборудование электростанции, зона), IEC/EN 61850-3 (подача питания) |
| Стандарты / нормативные документы | EN 61000-4-2 |
| Разряд между контактами | 4 кВ (Уровень контроля 2) |
| Стандарты / нормативные документы | EN 61000-4-3 |
| Диапазон частот | 80 МГц ... 1 ГГц |
| Напряженность проверочного поля | 10 В/м (Уровень контроля 3) |
| Диапазон частот | 1,4 ГГц ... 2 ГГц |
| Напряженность проверочного поля | 3 В/м (Уровень контроля 2) |
| Стандарты / нормативные документы | EN 61000-4-4 |
| Примечания | Критерий B |
| Стандарты / нормативные документы | EN 61000-4-6 |
| Диапазон частот | 0,15 МГц ... 80 МГц |
| Напряжение | 10 В (Уровень контроля 3) |
| Излучение кондуктивных помех | EN 55016 EN 61000-6-4 (класс A) |
| Стандарты / нормативные документы | EN 61000-4-8 |
| EN 61000-4-11 | |
| EN 61000-4-9 | |
| EN 61000-4-12 | |
| EN 61000-4-16 | |
| EN 61000-4-18 | |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2014/35/ЕС |
| Стандарт - безопасность трансформаторов | EN 61558-2-16 |
| Стандарт - электробезопасность | МЭК 60950-1/VD 0805 (БСНН) |
| Стандарт - безопасные малые напряжения | МЭК 60950-1 (SELV) |
| EN 60204-1 (PELV) | |
| Стандарт - требования к сетям питания (ограничение гармонических искажений) | EN 61000-3-2 |
| Требования по ЭМС для электростанции | МЭК 61850-3 |
| EN 61000-6-5 | |
| Разрешение на применение в судостроении | DNV GL на рассмотрении |
| Сертификация UL | UL зарегистрирован UL 508 |
| UL/C-UL одобренный UL 60950-1 | |
| UL ANSI/ISA-12.12.01, класс I, раздел 2, группы A, B, C, D (Опасное размещение) | |
| Ударопрочность | 18 мс, 30г на каждую ось (согласно МЭК 60068-2-27) |
| Вибрация (при эксплуатации) | Поиск резонанса 5 Гц ...100 Гц 2,3g, 90 мин., частота резонанса 2,3g, 90 мин. (согласно DNV GL, класс C) |
| Допуск - Отвечает требованиям полупроводниковой промышленности в отношении защиты от провалов сетевого питания | SEMI F47-0706; EN 61000-4-11 |
| Применение в железнодорожной отрасли | EN 50121-3-2 |
| ATEX | II 3 G Ex ec ic nC IIC T4 Gc X |
| IECEx | IECEx SIQ 18.0005X |
| Ex ec ic nC IIC T4 Gc | |
| Категория перенапряжения (EN 60950-1) | II (≤ 5000 м) |
| Категория перенапряжения (EN 61010-1) | II (≤ 5000 м) |
| Категория перенапряжения (EN 62477-1) | III (≤ 2000 м) |
Классификация
Документы
Техническая документация
