Возможные производители: KLEMSAN

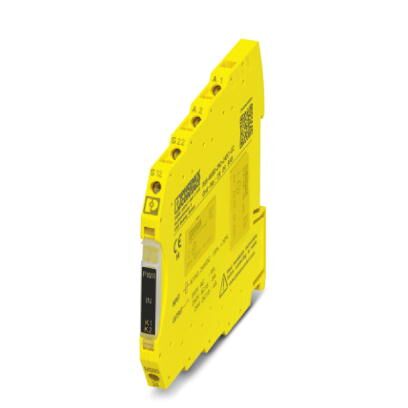

Реле безопасности для аварийного останова, защитной дверцы и световой завесы до SILCL 3, кат. 4, PL e, 1- или 2-канальный режим, автоматический запуск, 2 цепи активации (1-канальн.), US = 24 В пост. тока, винтовая клемма
Окружающие условия
Температура окружающей среды (при эксплуатации) | -40 °C ... 55 °C (Cоблюдайте кривые) |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Макс. допустимая отн. влажность воздуха (при эксплуатации) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
Макс. допустимая влажность воздуха (хранение/транспортировка) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
Рабочая высота | ≤ 2000 м (через NN) |
Питание
Расчетное напряжение питания цепи управления US | 24 В DC -15 % / +10 % |
---|---|
20,4 В DC ... 26,4 В DC | |
Номинальный ток питания цепи управления IS | тип. 40 мА |
Потребляемая мощность на US | тип. 0,96 Вт |
Пусковой ток | 4,5 A (Δt s) |
Время фильтрации | 1 мс (на A1 при резком падении напряжения при Us) |
Защитная схема | Защита от перенапр. Cтабилитроны |
Защита от ошибочного подключения для расчетного напряжения питания управляющей цепи |
Цифровые входы
Диапазон входных напряжений, сигнал "0" | 0 В DC ... 5 В DC (для безопасного отключения; на S12 и S22) |
---|---|
Диапазон входного тока cигнал "0" | 0 мА ... 2 мА (для безопасного отключения; на S12 и S22) |
Пусковой ток | s/Ix на S12) |
s/Ix на S22) | |
Потребляемый ток | s/Ix на S12) |
s/Ix на S22) | |
Время фильтрации | макс. 1,5 мс (Ширина тестового импульса) |
мин. 7,5 мс (Частота тестового импульса) | |
Частота тестового импульса = 5 x ширина тестового импульса | |
Напряжение входной, пусковой и обратной цепи | 24 В DC -15 % / +10 % |
Макс. допустимое сопротивление кабельной системы | 150 Ω |
Релейные выходы: цепь активации
Наименование, выход | Цепь активации |
---|---|
Описание выходов | безопасные замыкающие контакты |
Количество выходов | 2 (без задержки) |
Исполнение контакта | 2 цепи активации |
Материал контакта | AgSnO2 |
Напряжение переключения | мин. 12 В AC/DC |
макс. 250 В AC/DC (Следует учитывать кривую нагрузки) | |
Макс. ток продолжительной нагрузки | 6 A (Cоблюдайте кривые) |
Пусковой ток | мин. 3 мА |
макс. 6 A | |
Среднеквадрат. значение суммарного тока | 72 A2 (Cоблюдайте кривые) |
Коммутационная способность | мин. 60 мВт |
Частота коммутации | макс. 0,5 Гц |
Долговечность механическая | 10x 106 коммутационных циклов |
Выходные предохранители | 6 A gL / gG (Замыкатель) |
4 A gL / gG (для применения в устройствах с низкими требованиями к безопасности) |
Время
Тип. время притяжения при US | |
---|---|
Тип. время срабатывания при US | |
Тип. время возврата при US | |
Время возврата в состояние готовности |
Общие сведения
Тип реле | Электромеханическое реле с контактами с принудительной коммутацией согласно МЭК/EN 61810-3 (EN 50205) |
---|---|
Нормальный режим работы | 100 % ED |
Вес нетто | 69 г |
Монтажное положение | вертикальное или горизонтальное |
Тип монтажа | Установка на монтажной рейке |
Указания по монтажу | см. график зависимости от темп. |
Степень защиты | IP20 |
Мин. степень защиты на месте установки | IP54 |
Материал корпуса | PBT |
Цвет корпуса | желтый |
Индикация рабочего напряжения | 1 x СИД зеленый. |
Индикатор состояния | 2 зеленых светодиода |
Характеристики клемм
Тип подключения | Винтовые зажимы |
---|---|
вставной | нет |
Сечение жесткого проводника мин. | 0,2 мм² |
Сечение жесткого проводника макс. | 2,5 мм² |
Сечение гибкого проводника мин. | 0,2 мм² |
Сечение гибкого проводника макс. | 2,5 мм² |
Сечение провода AWG мин. | 26 |
Сечение провода AWG макс. | 12 |
Длина снятия изоляции | 12 мм |
Резьба винтов | M3 |
Параметры техники безопасности
Категория останова | 0 |
---|---|
Наименование | МЭК 61508 - высокие требования |
Уровни совокупной безопасности (SIL) | 3 |
Наименование | МЭК 61508 - низкие требования |
Уровни совокупной безопасности (SIL) | 3 |
Наименование | EN ISO 13849 |
Уровень эффективности (PL) | e (4 A DC13; 5 A AC15; 8760 коммутационных циклов/год) |
Категория | 4 |
Наименование | EN 62061 |
Ограничение претензий касательно класса безопасности (SIL CL) | 3 |
Стандарты и предписания
Наименование | Воздушный путь и путь утечки между цепями |
---|---|
Стандарты / нормативные документы | DIN EN 50178 |
Расчетное напряжение изоляции | 250 В AC |
250 В AC | |
Расчетное импульсное напряжение / изоляция | Безопасное разделение, усиленная изоляция 6 кВ между входной цепью и цепью активации (13/14) и цепью активации (23/24) Базовая изоляция 4 кВ между всеми токовыми цепями и корпусами |
Степень загрязнения | 2 |
Категория перенапряжения | III |
Ударопрочность | 15г |
Вибрация (при эксплуатации) | 10 Гц ... 150 Гц, 2г |
Соответствие нормам | Соответствие CE |
Environmental Product Compliance
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
