Возможные производители: KLEMSAN

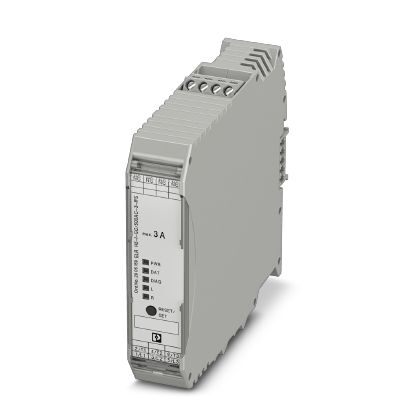

Подключаемый к сети гибридный пускатель для реверсирования 3-фазн. двигателей до 500 В перем. тока, выход. ток 3 А, настр. схема отключения при перегрузке и винтовые зажимы, соединитель для монтажной рейки прилагается.
Условия окружающей среды
Температура окружающей среды (при эксплуатации) | -5 °C ... 60 °C (Cоблюдайте кривые) |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
Степень защиты | IP20 |
IP20 |
Питание устройства
Расчетное напряжение питания цепи управления US | 24 В DC |
---|---|
Диапазон напряжения питания цепи управления | 19,2 В DC ... 30 В DC |
Номинальный ток питания цепи управления IS | 60 мА |
Наименование защиты | Защита от перенапр. |
Защита от переполюсовки |
Выходные данные выхода нагрузки
Наименование, выход | Выход перемен. тока |
---|---|
Расчетное импульсное напряжение Ue | 500 В AC |
Диапазон рабочих напряжений | 42 В AC ... 550 В AC |
Расчетный рабочий ток Ie | 3 A (AC-51) |
3 A (AC-53a) | |
Частота сети | 50/60 Гц |
Диапазон токовой нагрузки | 180 мА ... 3 A (см. Изменение хар-к) |
Характеристика срабатывания согласно МЭК 60947-4-2 | Class 10 |
Время охлаждения | 20 мин. (для автоматического сброса) |
Ток утечки | 0 мА |
Наименование защиты | Защита от перенапр. |
Общие сведения
Частота коммутации | ≤ 2 Гц (зависимый от нагрузки) |
---|---|
Монтажное положение | Вертикальное (горизонтальная монтажная рейка, отвод двигателя снизу) |
Тип монтажа | Установка на монтажной рейке |
Указания по монтажу | установка в ряд, расстояние см. на графике изменения характеристик |
Режим работы | 100 % ED |
Рассеиваемая мощность, макс. | 4,1 Вт |
Рассеиваемая мощность, мин. | 0,88 Вт |
Индикация рабочего напряжения | LED зел. |
Индикатор состояния | LED желт. |
Индикация ошибок | СИД красн. |
Параметры подключения 1
Наименование, подключение | Цепь управления |
---|---|
Тип подключения | Винтовые зажимы |
Длина снятия изоляции | 8 мм |
Резьба винтов | M3 |
Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
Сечение проводника AWG | 24 ... 14 |
Момент затяжки | 0,5 Нм ... 0,6 Нм (5-7 lbs-in) |
Параметры подключения 2
Наименование, подключение | Цепь нагрузки |
---|---|
Тип подключения | Винтовые зажимы |
Длина снятия изоляции | 8 мм |
Резьба винтов | M3 |
Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
Сечение проводника AWG | 24 ... 14 |
Момент затяжки | 0,5 Нм ... 0,6 Нм (5-7 lbs-in) |
Данные UL
SCCR | 100 кA (480 В AC (предохранитель 30 A класс CC / 30 A класс J (High-Fault))) |
---|---|
5 кA (480 В AC (предохранитель 20 A RK5 (Standard-Fault))) | |
FLA | 3 A (480 В AC) |
Group installation | 20 A (class RK5, SCCR 5kA (480 V AC), #24 - 14 AWG max. solid and stranded) |
30 A (class CC or J, SCCR 100kA (480 V AC), #24 - 14 AWG max, solid and stranded) | |
Category code | NLDX / NRNT |
Horsepower ratings | 0,5 hp (120 V AC / 208 V AC) |
1,5 hp (277 V AC / 480 V AC) |
Изоляционные характеристики
Расчетное напряжение изоляции | 550 В |
---|---|
Расчетное импульсное напряжение | 6 кВ |
Категория перенапряжения | III |
Степень загрязнения | 2 |
Наименование | Изоляционные характеристики между управляющим входным и питающим напряжением, цепью вспомогательного тока и силовой электрической цепью |
Изоляция | Безопасное разделение (МЭК 60947-1) |
Наименование | Изоляционные характеристики между управляющим входным и питающим напряжением и цепью вспомогательного тока |
Изоляция | Безопасное разделение (МЭК 60947-1) при цепи вспомогательного тока ≤ 300 В AC |
Безопасное разделение (EN 50178) при цепи вспомогательного тока ≤ 300 В перем. тока |
Стандарты и предписания
Наименование | Стандарты / нормативные документы |
---|---|
Стандарты / нормативные документы | МЭК 60947-1 |
EN 60947-4-2 |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
---|---|
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
eCl@ss 5.0 | 27024002 |
---|---|
eCl@ss 5.1 | 27024000 |
eCl@ss 6.0 | 27024000 |
eCl@ss 7.0 | 27024002 |
eCl@ss 8.0 | 27024002 |
eCl@ss 9.0 | 27370905 |
