Возможные производители: KLEMSAN

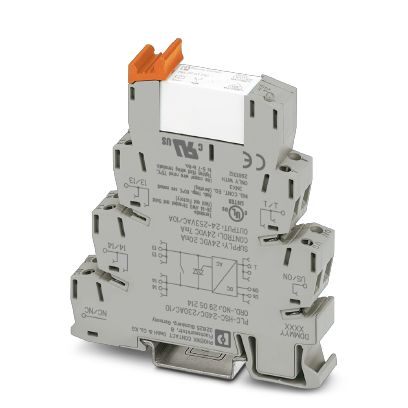

PLC-INTERFACE, гибридное полупроводниковое реле, включая обходное реле с винтовым зажимом, установка на несущей рейке NS 35/7,5, вход: 24 В DC, выход: 24 В AC - 253 В AC/ 10 A
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Степень защиты | IP20 |
Входные данные
| Расчетное напряжение питания цепи управления US | 24 В DC |
|---|---|
| Диапазон входных напряжений | 19,2 В DC ... 28,8 В DC |
| Номинальный ток питания цепи управления IS | 14 мА (Вход low, выход low) |
| 19 мА (Вход high, выход high) | |
| Номинальное напряжение цепи управления UC | 24 В DC |
| Порог срабатывания, сигнал "0", относительно UC | |
| Порог срабатывания, сигнал "1", относительно UC | > 0,8 |
| Время включения, типовое | 30 мс |
| Время отключения, типовое | 20 мс |
| Индикатор состояния | LED желт. |
| Наименование защиты | Защита от переполюсовки |
| Защита от перенапр. | |
| Ограничение верхнего предела напряжения | > 33 В DC |
| Частота передачи | 1 Гц |
| Мощность потерь при номинальных условиях | 0,16 Вт |
Выходные данные
| Наименование | Гибридный выход перем. тока |
|---|---|
| Диапазон выходного напряжения | 24 В AC ... 253 В AC (50/60 Гц) |
| Макс. ток продолжительной нагрузки | 10 A (См. график завис. пар.) |
| Ток нагрузки, минимальный | 100 мА |
| Ток утечки | |
| Импульсный ток | 250 A (tp = 20 мс, при 25 °C) |
| Предельная нагрузка | 350 A2c (tp = 10 мс, при 25 °C) |
| Ограничение верхнего предела напряжения | > 275 В |
| Выходная коммутация | 2 проводная, изолированная |
| Наименование защиты | Цепь RCV |
Параметры подключения 1
| Наименование, подключение | Сторона входа |
|---|---|
| Тип подключения | Винтовые зажимы |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| Сечение проводника AWG | 26 ... 14 |
Параметры подключения 2
| Наименование, подключение | Сторона выхода |
|---|---|
| Тип подключения | Винтовые зажимы |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| Сечение проводника AWG | 26 ... 14 |
Общие сведения
| Монтажное положение | на выбор |
|---|---|
| Указания по монтажу | см. график зависимости от темп. |
| Режим работы | 100 % ED |
Стандарты и предписания
| Наименование | Воздушный путь и путь утечки между цепями |
|---|---|
| Стандарты / нормативные документы | DIN EN 50178 |
| Расчетное напряжение изоляции | 260 В AC |
| Расчетное импульсное напряжение | 6 кВ |
| Изоляция | безопасное разделение |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
