Артикул:
2905238
Внутрений код:
PC-2905238
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
64,2 кб
Характеристики
Вес, шт
—
264,810 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
51 449.97 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

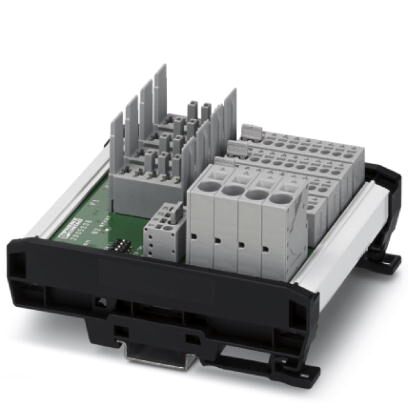

Платы с защитными выключателями для четырех термомагнитных (CB TM1...) или электронных (CB E1... NO) защитных выключателей со сборным сигналом удаленного оповещения, центральное запитывание, подсоединение релейных контактов и распределение потенциалов для до 4 потребителей на канал.
Преимущества для Вас
- Снижение расходов на установку с помощью многоканальной платы для установки автоматических защитных выключателей (4, 8 или 12 каналов)
- Экономия до 35 % пространства благодаря компактной конструкции
- Предохранитель на макс. 12 А на канал обеспечивает оптимальную защиту подключенных потребляющих устройств
- Дополнительные клеммные выводы обеспечивают возможность одновременной защиты до 4 электропотребителей
- Встроенная система общего дистанционного оповещения для своевременной передачи данных
- Возможность подачи тока до 60 А благодаря высокой нагрузочной способности панели
- Макс. защита длинных проводных цепей от повышенных токов при помощи автоматических выключателей с характеристикой SFB или электронных автоматических выключателей
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -30 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -30 °C ... 80 °C |
| Определение влажности | 96h, 93% RH, 40 °C |
| Степень защиты | IP20 (Клеммы и держатели предохранителя) |
| IP00 (Печатная плата) |
Общие сведения
| Класс воспламеняемости согласно UL 94 | V0 |
|---|---|
| Тип монтажа | Монтажная рейка: 35 мм |
| Полюсов | 4 |
| Категория перенапряжения_GRP | II |
| Степень защиты | III |
| Степень загрязнения | 2 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
Электрические данные
| Расчетное напряжение силовой цепи | 24 В DC |
|---|---|
| Расчетный ток силовой цепи | 48 A DC (всего) |
| 12 A DC (на канал) | |
| Расчетное напряжение цепи удаленного оповещения | 24 В DC |
| Расчетный ток цепи удаленного оповещения | 0,5 A DC |
| Расчетное импульсное напряжение | 0,5 кВ |
| Стойкость к короткому замыканию | 600 A (условно в соответствии с DIN EN 50178) |
| Рассеиваемая мощность | 4,1 Вт (без защитного автомата) |
| Циклы установки | 50 |
Параметры подключения
| Наименование, подключение | Питание X21 |
|---|---|
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 18 мм |
| Сечение жесткого провода | 0,75 мм² ... 16 мм² |
| Сечение проводника AWG | 20 ... 4 |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,75 мм² ... 10 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,75 мм² ... 16 мм² |
| Наименование, подключение | Выходы X1 ... X4 |
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 10 мм |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,25 мм² ... 1,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,25 мм² ... 2,5 мм² |
| Наименование, подключение | Дистанционная сигнализация X31 |
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 10 мм |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,25 мм² ... 1,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,25 мм² ... 2,5 мм² |
Стандарты и предписания
| Стандарты/нормативные документы | DIN EN 50178 1997 |
|---|---|
| DIN EN 61000-6-2:2005 | |
| DIN EN 61000-6-3:2007+A1:2011 | |
| DIN EN 60068-2-6 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
