Возможные производители: KLEMSAN

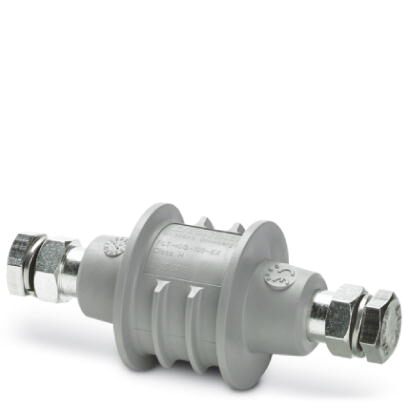

Разделительный искровой разрядник для взрывоопасных зон с пластиковым покрытием и соединителями с резьбой M10. Для непрямого соединения/заземления отдельных частей производственной установки при разрядах молнии.
Окружающие условия
| Степень защиты | IP67 (согласно МЭК 60529) |
|---|---|
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 60 °C |
| Высота | ≤ 2000 м (amsl (выше уровня моря)) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 95 % (согласно DIN ISO 60068-2-30 способ 1) |
Общие сведения
| Тип монтажа | Резьбовой монтаж |
|---|---|
| Цвет | серый цвет A RAL 7042 |
| Конструкция | Модуль с резьбовым соединением |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
Дальнейшие описания

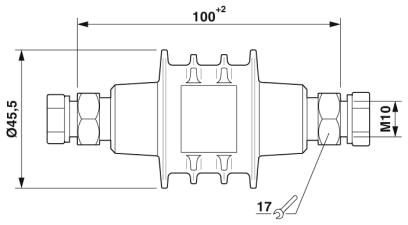

| Указание | Тип подключения: винтовые зажимы (DIN 933), M10x25, размер под ключ: 17 мм, пружинное кольцо (DIN 7980), размер: 10 |
|---|
Защитная цепь
| Номинальный импульсный ток утечки In (8/20) мкс | 100 кA |
|---|---|
| Максимальный импульсный ток утечки Imax (8/20) µs (экранированное заземление) | 100 кA |
| Переменное напряжение срабатывания Uaw | ≤ 0,5 кВ |
| Расчетное предельное переменное напряжение UwAC | 250 В AC |
| Расчетное предельное постоянное напряжение UwDC | 354 В DC |
| Расчетное импульсное напряжение срабатывания Ur imp | ≤ 1,25 кВ |
| Расчетный переменный ток утечки | 500 A / 0,2 c (при 50/60 Гц, макс. ток утечки при воздействии напряжения помех в месте монтажа) |
| Время срабатывания tA | ≤ 100 нс |
Параметры соединения
| Наименование, подключение | Фланец |
|---|---|
| Тип подключения | Болты для зажимов |
| Резьба винтов | M10 |
Соответствия / сертификаты
| ATEX | II 2 G Ex d IIC T6 Gb |
|---|---|
| II 2 D Ex tb IIIC T80 °C Db IP 66/67 | |
| IECEx | Ex d IIC T6 Gb |
| Ex tb IIIC T80 °C Db IP66/67 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
