Возможные производители: KLEMSAN

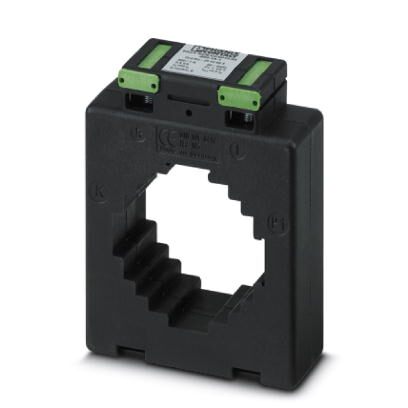

Шинный трансформатор, первичный ток 800 А перем. тока; вторичный ток 1 А перем. тока; класс точности 1; номинальная мощность 2,5 ВА

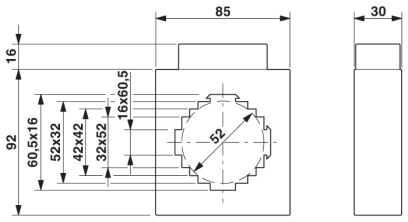

Размеры
Ширина | 30 мм |
---|---|
Ширина при альтернативном монтаже | 85 мм |
Высота | 108 мм |
Высота при альтернативном монтаже | 108 мм |
Глубина | 85 мм |
Глубина при альтернативном монтаже | 30 мм |
Круглый проводник первичной цепи (диаметр) | 52 мм |
Круглый проводник первичной цепи (ширина) | 60 мм |
Круглый проводник первичной цепи (высота) | 15 мм |
Указание по размерам | 2 |
Круглый проводник первичной цепи (ширина) | 50 мм |
Круглый проводник первичной цепи (высота) | 10 мм |
Условия окружающей среды
Температура окружающей среды (при эксплуатации) | -25 °C ... 40 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -25 °C ... 40 °C |
Допустимая отн. влажность воздуха (при эксплуатации) | Эксплуатация только в помещениях, без выпадения конденсата |
Общая информация
Вид преобразователя | Вставной преобразователь |
---|---|
Класс точности | 1 |
Допускает официальную поверку | нет |
Материал корпуса | PA 6.6 |
Входные данные
Номинальный ток термической стойкости | Ith = 60 * In |
---|---|
Номинальный длительный ток термической стойкости | Id = 1,2 * In |
Номинальный импульсный ток | Idyn = 2,5 * Ith |
Номинальная частота: Стандартный преобразователь | 50 Гц ... 60 Гц |
Номинальная частота: прошедший поверку преобразователь | 50 Гц |
Коэффициент ограничения максимального тока | FS 5 |
Номинальная мощность | 2,5 ВА |
Номинальный первичный ток Ipn | 0 A ... 800 A |
Номинальный вторичный ток Isn | 1 A AC |
Параметры подключения 1
Тип подключения | Винтовые зажимы |
---|---|
Сечение гибкого провода | 2x 2,5 мм² ... 4 мм² () |
Стандарты и предписания
Стандарты / нормативные документы | EN 50178 |
---|---|
EN 61869 | |
Расчетное напряжение изоляции | 1 кВ (Фаза/нейтраль) |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
---|---|
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
