Возможные производители: KLEMSAN

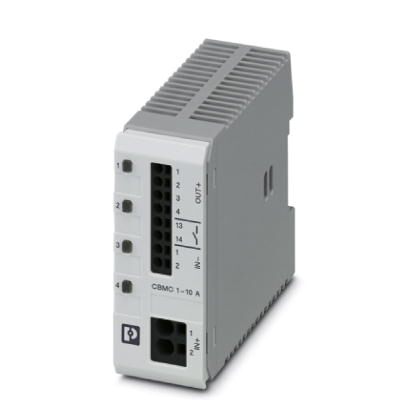

Многоканальный электронный автоматический выключатель для защиты четырех потребителей сети 24 В пост. тока при перегрузке или коротком замыкании. С электронной блокировкой настроенных номинальных токов. Для установки на несущих DIN-рейках.
Преимущества для Вас
- Простая замена устройств без изменения проекта благодаря компактной конструкции и индивидуальным возможностям настройки
- Возможность настройки цепей тока при помощи однокнопочной системы управления светодиодных клавиш
- Дополнительная защита от нежелательного изменения параметров тока благодаря электронному замку
- Мгновенное понимание рабочего состояния при помощи желтого, красного и зеленого индикаторов
Окружающие условия
Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
Определение влажности | 96 ч, 95 % ОВ, 40 °C |
Высота | ≤ 2000 м (amsl (выше уровня моря)) |
Удары (при эксплуатации) | 30г (МЭК 60068-2-27, тест Ea) |
Вибрация (при эксплуатации) | 10 Гц ... 57,6 Гц (Амплитуда ±0,35 мм; согласно МЭК 60068-2-6, Test Fc) |
57,6 Гц … 150 Гц (Ускорение 5g; согласно МЭК 60068-2-6, Test Fc) | |
Степень защиты | IP20 |
Общие сведения
Класс воспламеняемости согласно UL 94 | V-0 |
---|---|
Тип монтажа | Монтажная рейка: 35 мм |
Цвет | светло-серый RAL 7035 |
Полюсов | 4 |
Степень защиты | III |

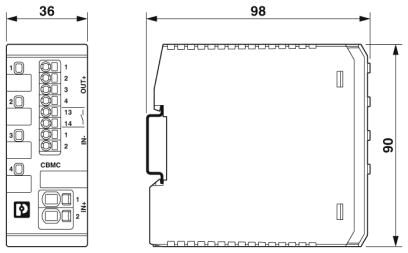

Конструкция | Модуль для установки на монтажную рейку, неразъемный |
Электрические данные
Тип предохранителей | электрон. |
---|---|
Расчетное импульсное напряжение | 0,5 кВ |
Рабочее напряжение | 18 В DC ... 30 В DC |
Номинальное напряжение | 24 В DC |
Номинальный ток IN | макс. 40 A DC (IN+) |
макс. 40 A DC (на полюс клеммы при шунтировании других устройств при помощи IN+) | |
1 / 2 / 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 A DC (настройка для каждого выходного канала) | |
Допуск измерения I | ± 15 % |
Устойчивость к обратной связи | макс. 35 В DC |
Отказоустойчивый элемент | 15 A DC (на выходной канал) |
КПД | > 99 % |
Ток покоя I0 | тип. 33 мА |
Рассеиваемая мощность | тип. 0,8 Вт (на холостом ходу) |
Время инициализации модуля | 1,6 c |
Время ожидания после отключения канала | 5 c (при перегрузке / короткое замыкание) |

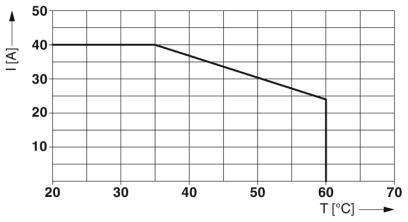

Ухудшение показателей от температуры | 24 A DC (при 60 °C) |
28 A DC (при 54 °C) | |
32 A DC (при 47 °C) | |
36 A DC (при 41 °C) | |
40 A DC (при 35 °C) | |
Тип срабатывания | E (электрон.) |
Требуемые номиналы предохранителей | не требуется, встроенный элемент Fail-Safe |
Электрическая прочность | макс. 35 В DC (Цепь нагрузки) |
MTBF (IEC 61709, SN 29500) | 8403361 ч (при 25 °C с нагрузкой 21 %) |
3067484 ч (при 40 °C с нагрузкой 34,25 %) | |
534188 ч (при 35 °C с нагрузкой 100 %) | |
Время на отключение в цепи нагрузки | ≤ 10 мс (при коротком замыкании > 2,0 x IN) |
1 c (1,2 ... 2,0 x IN) | |
Отключение при пониженном напряжении в цепи нагрузки | ≤ 17,8 В DC (активный) |
≥ 18,8 В DC (неактивный) | |
Отключение при перегрузке в цепи нагрузки | ≥ 30,5 В DC (активный) |
≤ 29,5 В DC (неактивный) | |
Макс. емкостная нагрузка в цепи нагрузки | 45000 мкФ (В зависимости от настроек тока и доступного тока короткого замыкания) |
Контакт дистанционной индикации
Наименование, подключение | Цепь удаленного оповещения |
---|---|
Функция переключения | Замыкатель |
Длина снятия изоляции | 10 мм |
Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
Сечение проводника AWG | 24 ... 12 |
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,25 мм² ... 1,5 мм² |
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,25 мм² ... 2,5 мм² |
Рабочее напряжение DC | 0 В DC ... 30 В DC |
Рабочий ток DC (постоянный) | 100 мА DC |
Сигнализация
Светодиод канала выключен | выкл. (Канал отключен) |
---|---|
Светодиод канала зеленый | горит (Канал включен) |
Светодиод канала желтый | горит (Канал включен, нагрузка канала > 80 %) |
мигает (Включение режима программирования) | |
Светодиод канала красный | горит (Канал выключен, активирована защита от пониженного или повышенного напряжения) |
Горит временно (Канал выключен, фаза охлаждения 5 с, сработала защита от перегрузки или короткого замыкания) | |
мигает (Канал выключен, готовность к включению, сработала защита от перегрузки или короткого замыкания) | |
мигает двукратно (Канал выключен, превышение общей границы по току устройства 40 A) |
Параметры подключения
Наименование, подключение | Главная цепь тока IN+ |
---|---|
Тип подключения | Зажимы Push-in |
Длина снятия изоляции | 15 мм |
Сечение жесткого провода | 0,2 мм² ... 10 мм² |
Сечение проводника AWG | 24 ... 8 |
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,25 мм² ... 4 мм² |
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,25 мм² ... 6 мм² |
Наименование, подключение | Главная цепь тока IN- |
Тип подключения | Зажимы Push-in |
Длина снятия изоляции | 10 мм |
Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
Сечение проводника AWG | 24 ... 12 |
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,25 мм² ... 1,5 мм² |
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,25 мм² ... 2,5 мм² |
Наименование, подключение | Главная цепь тока OUT |
Тип подключения | Зажимы Push-in |
Длина снятия изоляции | 10 мм |
Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
Сечение проводника AWG | 24 ... 12 |
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,25 мм² ... 1,5 мм² |
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,25 мм² ... 2,5 мм² |
Стандарты и предписания
Стандарты/нормативные документы | EN 61000-6-2 |
---|---|
EN 61000-6-3 | |
EN 60068-2-6 | |
EN 60068-2-27 | |
EN 60068-2-78 | |
EN 50178 | |
UL 2367 | |
UL 508 |
Environmental Product Compliance
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
