Артикул:
2906059
Внутренний код:
PC-2906059
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Характеристики
Вес, шт
—
284,300 GRM
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

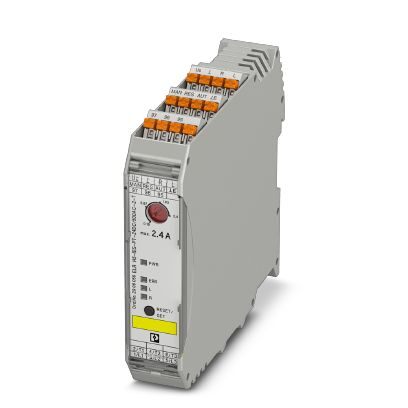

Гибридный пускатель для реверсирования 3-фазных электродвиг. до 550 В перем. тока, вход. пост. ток 24 В, выход. ток 2,4 A, аварийный останов, настраиваемая схема отключения при перегрузке, повышенная стойкость к переходным напряжениям и разъем push-in.
Преимущества для Вас
- Ширина 22,5 мм
- Уровень безопасности согласно МЭК 61508-1: SIL 3, ISO 13849: PL e
- Сокращение объема соединительных проводников
- Экономия монтажного пространства
- Продолжительный срок службы
- 3-фазные шлейфовые перемычки
- Регулируемый ток для биметаллической функции
- Износоустойчивая коммутация
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | 5 °C ... 70 °C (Cоблюдайте кривые) |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Степень защиты | IP20 |
| IP20 |
Питание устройства
| Расчетное напряжение питания цепи управления US | 24 В DC |
|---|---|
| Диапазон напряжения питания цепи управления | 19,2 В DC ... 30 В DC |
| Номинальный ток питания цепи управления IS | 40 мА |
| Наименование защиты | Защита от перенапр. |
| Защита от переполюсовки |
Входные данные
| Наименование, вход | Вход управляющего сигнала, справа / слева |
|---|---|
| Номинальное напряжение цепи управления UC | 24 В DC |
| Диапазон напряжения срабатывания | 19,2 В DC ... 30 В DC |
| Номинальный ток цепи управления IC | 5 мА |
| Порог срабатывания | 9,6 В (Сигнал «0») |
| 19,2 В (Сигнал «1») | |
| Уровень переключения | |
| Время отключения, типовое | |
| Наименование защиты | Защита от переполюсовки |
Выходные данные выхода нагрузки
| Наименование, выход | Выход перемен. тока |
|---|---|
| Расчетное импульсное напряжение Ue | 500 В AC |
| Диапазон рабочих напряжений | 42 В AC ... 550 В AC |
| Расчетный рабочий ток Ie | 2,4 A (AC-51) |
| 2,4 A (AC-53a) | |
| Частота сети | 50/60 Гц |
| Диапазон токовой нагрузки | 180 мА ... 2,4 A (см. Изменение хар-к) |
| Характеристика срабатывания согласно МЭК 60947-4-2 | Класс 10A |
| Время охлаждения | 20 мин. |
| Ток утечки | 0 мА |
| Наименование защиты | Защита от перенапр. |
Выходные данные выхода обратного сигнала
| Наименование, выход | Выход обратного сигнала |
|---|---|
| Указание | Сигнал обратной связи: Сухой переключающий контакт, сигнальный контакт |
| Исполнение контакта | 1 переключающий контакт |
| Коммутационная способность согласно МЭК 60947-5-1 | 3 A (230 В, AC15) |
| 2 A (24 В, DC13) |
Общие сведения
| Частота коммутации | ≤ 2 Гц (зависимый от нагрузки) |
|---|---|
| Монтажное положение | Вертикальное (горизонтальная монтажная рейка, отвод двигателя снизу) |
| Тип монтажа | Установка на монтажной рейке |
| Указания по монтажу | установка в ряд, расстояние см. на графике изменения характеристик |
| Режим работы | 100 % ED |
| Рассеиваемая мощность, макс. | 3,3 Вт |
| Рассеиваемая мощность, мин. | 1,1 Вт |
| Индикация рабочего напряжения | LED зел. |
| Индикатор состояния | LED желт. |
| Индикация ошибок | СИД красн. |
Параметры подключения 1
| Наименование, подключение | Цепь управления |
|---|---|
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 10 мм |
| Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 14 |
Параметры подключения 2
| Наименование, подключение | Цепь нагрузки |
|---|---|
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 10 мм |
| Сечение жесткого провода | 0,2 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 14 |
Данные UL
| SCCR | 100 кA (480 В AC (предохранитель 30 A класс CC / 30 A класс J (High-Fault))) |
|---|---|
| 5 кA (480 В AC (предохранитель 20 A RK5 (Standard-Fault))) | |
| FLA | 2,4 A (480 В AC) |
| Group installation | 20 A (class RK5, SCCR 5kA, #24 - 14 AWG max. solid and stranded) |
| 30 A (class CC or J, SCCR 100kA, #24 - 14 AWG max, solid and stranded) | |
| Category code | NLDX / NRNT |
Изоляционные характеристики
| Расчетное напряжение изоляции | 500 В |
|---|---|
| Расчетное импульсное напряжение | 6 кВ |
| Категория перенапряжения | III |
| Степень загрязнения | 2 |
| Наименование | Изоляционные характеристики между управляющим входным и питающим напряжением, цепью вспомогательного тока и силовой электрической цепью |
| Изоляция | Безопасное разделение (МЭК 60947-1/EN 50178) при рабочем напряжении ≤ 300 В AC |
| Базовая изоляция (МЭК 60947-1) при рабочем напряжении 300 ... 500 В перем. тока | |
| Безопасное разделение (EN 50178) при рабочем напряжении 300 ... 500 B AC | |
| Наименование | Изоляционные характеристики между управляющим входным и питающим напряжением и цепью вспомогательного тока |
| Изоляция | Безопасное разделение (МЭК 60947-1) при цепи вспомогательного тока ≤ 300 В AC |
| Безопасное разделение (EN 50178) при цепи вспомогательного тока ≤ 300 В перем. тока |
Стандарты и предписания
| Наименование | Стандарты / нормативные документы |
|---|---|
| Стандарты / нормативные документы | МЭК 60947-1 |
| EN 60947-4-2 | |
| МЭК 61508 | |
| ISO 13849 | |
| ATEX | II (2) G [Ex e] [Ex d] [Ex px] |
| II (2) D [Ex t] [Ex p] |
Допуски / соответствия
| Уровень совокупной безопасности согласно МЭК 61508 | ≤ 3 (Безопасное отключение) |
|---|---|
| 2 (Защита электродвигателя) | |
| Категория согласно ISO 13849 | ≤ 3 (Безопасное отключение) |
| Уровень эффективности согласно ISO 13849 | ≤ e (Безопасное отключение) |
| ATEX | II (2) G [Ex e] [Ex d] [Ex px] |
| II (2) D [Ex t] [Ex p] | |
| Свидетельство ЕС об утверждении типового образца | PTB 07 ATEX 3145 |
| Сертификат UL | NLDX.E228652 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 5.0 | 27024002 |
|---|---|
| eCl@ss 5.1 | 27024000 |
| eCl@ss 6.0 | 27024000 |
| eCl@ss 7.0 | 27024002 |
| eCl@ss 8.0 | 27024002 |
| eCl@ss 9.0 | 27370905 |
