Артикул:
2906231
Внутрений код:
PC-2906231
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
66,1 кб
Характеристики
Вес, шт
—
400,700 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
84 920.83 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

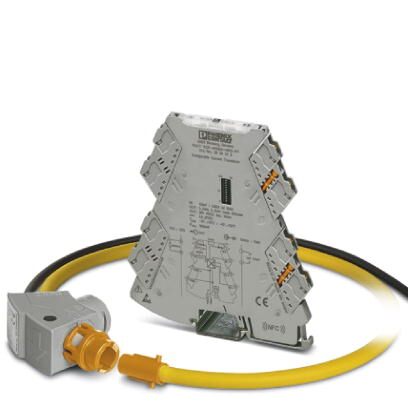

Комплект состоит из усилителя с развязкой 4 цепей с винтовым зажимом и пояса Роговского длиной 300 мм и диаметром 95 мм для измерения переменного тока на сборных шинах и силовых кабелях.
На выходе усилитель выдает 8 различных нормированных сигналов и имеет коммутационный выход.
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -30 °C ... 80 °C (Измерительная катушка) |
|---|---|
| -40 °C ... 70 °C (Измер. преобразователь) | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C (Измерительная катушка) |
| -40 °C ... 85 °C (Измер. преобразователь) | |
| Макс. рабочая высота | > 4000 м |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (без выпадения конденсата) |
| Степень защиты измерительной катушки | IP67 (не проверено согласно UL) |
| Степень защиты измерительного преобразователя | IP20 |
| Помехоустойчивость | EN 61000-6-2 В случае электромагнитных помех возможны незначительные отклонения. |
Питание измерительного преобразователя
| Номинальное напряжение питания | 24 В DC |
|---|---|
| Диапазон номинального напряжения питания | 9,6 В DC ... 30 В DC |
| Потребляемая мощность | ≤ 1 Вт (при IOUT = 20 мА, 9,6 В DC, 600 Ω нагрузка) |
Входные данные измерительной катушки
| Диапазон измерения частоты | 40 Гц ... 20000 Гц |
|---|---|
| Ошибка позиционирования | |
| Нелинейность | 0,1 % |
Входные данные измерительного преобразователя
| Измерительные диапазоны (ток) | 100 A 250 A 400 A 630 A 1000 A 1500 A 2000 A 4000 A |
|---|---|
| Конфигурируемый / программируемый | настраивается DIP-переключателем |
Сигнальный вход измерительного преобразователя
| Входной сигнал (при 50 Гц) | 100 мВ (1000 A) |
|---|---|
| Входное полное сопротивление | > 100 кΩ |
Выход сигнала измерительной катушки
| Выходной сигнал (при 50 Гц) | 100 мВ (без нагрузки, при 1000 А) |
|---|---|
| Выходное напряжение (на холостом ходу) | VOUT = M * dI/dt |
| Выходное напряжение (синусоидальное, на холостом ходу) | 100 мВ (VOUT = 2 * π * M * f * I (M = 0,318 мкГн; пример: при 50 Гц; I = 1000 A)) |
Выход сигнала измерительного преобразователя
| Выходной сигнал, ток | 0 мА ... 20 мА (настраивается DIP-переключателем) |
|---|---|
| 4 мА ... 20 мА (настраивается DIP-переключателем) | |
| 0 мА ... 10 мА (настраивается DIP-переключателем) | |
| 2 мА ... 10 мА (настраивается DIP-переключателем) | |
| 0 мА ... 21 мА (настраивается с помощью ПО) | |
| Выходной сигнал, напряжение | 0 В ... 10 В (настраивается DIP-переключателем) |
| 2 В ... 10 В (настраивается DIP-переключателем) | |
| 0 В ... 5 В (настраивается DIP-переключателем) | |
| 1 В ... 5 В (настраивается DIP-переключателем) | |
| 0 В ... 10,5 В (настраивается с помощью ПО) | |
| Нагрузка / выходная нагрузка, выход тока | ≤ 600 Ω (20 мА) |
Общие характеристики измерительной катушки
| Длина измерительной катушки | 300 мм |
|---|---|
| Диаметр измерительной катушки | 8,3 мм ±0,2 мм |
| Длина сигнального провода | 3000 мм |
| Конструкция кабеля, сигнальная линия | 2x 0,22 мм (Сигнал (луженый)) |
| 1x 0,22 мм (Экран (луженый)) | |
| Материал катушки | Elastollan |
| Материал корпуса | PC |
| Изоляция | двойная изоляция |
| Расчетное напряжение изоляции | 1000 В AC (rms CAT III) |
| 600 В AC (rms CAT IV) | |
| Испытательное напряжение | 10,45 кВ (пост. ток / 1 мин) |
| Базовая точность | |
| UL, США / Канада | UL 61010 Recognized |
Общие характеристики измерительного преобразователя
| Ошибка передачи, макс. | ≤ 0,5 % (конечного значения диапазона) |
|---|---|
| Диапазон частот | 16 Гц ... 1000 Гц |
| Материал корпуса | PBT |
| Испытательное напряжение | 3 кВ (50 Гц, 1 мин) |
| UL, США / Канада | UL 508 Listed |
Общие характеристики
| Стандарты / нормативные документы | МЭК 61010-1 |
|---|---|
| МЭК 61010-2-032 | |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
| Типичные ошибки измерений |
Параметры подключения 1
| Наименование, подключение | Сторона измерительного преобразователя |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 10 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 1,5 мм² |
| Сечение гибкого провода | 0,2 мм² ... 1,5 мм² |
| Сечение проводника AWG | 26 ... 16 |
| Момент затяжки | 0,5 Нм ... 0,6 Нм |
Стандарты и предписания
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
|---|---|
| Излучение помех | EN 61000-6-4 |
| Стандарты / нормативные документы | МЭК 61010-1 |
| МЭК 61010-2-032 | |
| Расчетное напряжение изоляции | 300 В |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
| гальваническая развязка | Усиленная изоляция согласно МЭК 61010-1 |
| Соответствие нормам | Соответствие CE |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
