Артикул:
2906282
Внутрений код:
PC-2906282
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Характеристики
Норма упаковки
—
12
Вес, шт
—
154,030 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
24 770.49 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

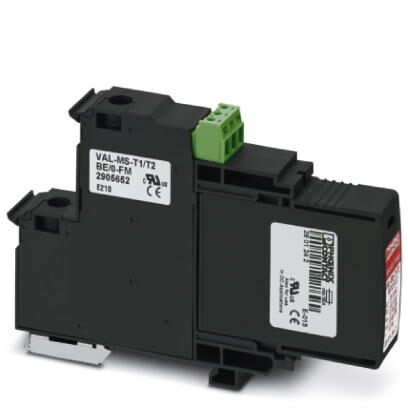

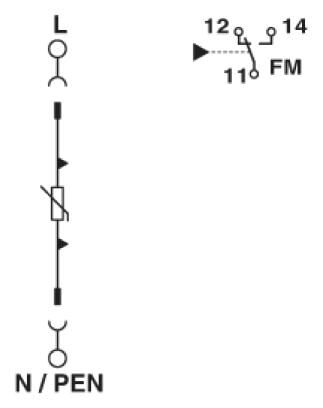

Универсальный молниеотвод / УЗИП на базе варисторов для 1-фазных цепей электропитания с общим проводником N и PE (2-проводная система: L1, PEN), с контактом удаленного оповещения.
Окружающие условия
| Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Высота | макс. 2000 м |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Удары (при эксплуатации) | 25г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Вибрация (при эксплуатации) | 5г (10 ... 500 Гц / 2,5 ч / X, Y, Z) |
Общие сведения
| Класс испытания согл. МЭК | I / II |
|---|---|
| T1 / T2 | |
| I | |
| Тип EN | T1 / T2 |
| Система энергоснабжения IEC | DC |
| Защитная цепь | L-PEN |
| (L+) - (L-) | |
| (L-) - PE | |
| (L+) - PE | |
| Тип монтажа | Монтажная рейка: 35 мм |
| Цвет | черный |
| Материал корпуса | PBT |
| Степень загрязнения | 2 |
| Класс воспламеняемости согласно UL 94 | V0 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Полюсов | 1 |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, контакт для дистанционной передачи сигнала |
Защитная цепь
| Номинальное напряжение UN | -48 В DC (RRH) |
|---|---|
| 60 В DC | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Макс. напряжение при длит. нагрузке UC | 75 В AC |
| 100 В DC | |
| Макс. напряжение при длительной нагрузке UC (L-N) | 75 В AC |
| 100 В DC | |
| Макс. напряжение при длительной нагрузке UC (L-PEN) | 75 В AC |
| 100 В DC | |
| 75 В AC | |
| 100 В DC | |
| 75 В AC | |
| 100 В DC | |
| Номинальный ток IL | 80 A |
| 80 A | |
| Ток защитного проводника IPE | ≤ 0,6 мА |
| ≤ 0,6 мА | |
| Потребляемая мощность в режиме ожидания ПК | ≤ 45 mVA |
| ≤ 45 mVA | |
| Номинальный импульсный ток утечки In (8/20) мкс | 12,5 кA |
| Номинальный импульсный разрядный ток In (8/20) мкс (L-N) | 12,5 кA |
| Номинальный импульсный ток утечки In (8/20) мкс (L-PEN) | 12,5 кA |
| Максимальный импульсный ток утечки Imax (8/20) мкс | 30 кA |
| 30 кA | |
| Максимальный импульсный ток утечки Imax (8/20) мкс (L-N) | 30 кA |
| 30 кA | |
| 30 кA | |
| Максимальный импульсный ток утечки Imax (8/20) мкс (L-РЕN) | 30 кA |
| 30 кA | |
| 30 кA | |
| Ток разряда молнии(10/350)мкс, заряд | 6,25 Ас |
| Ток разряда молнии (10/350)мкс, удельная энергия | 39 кДж/Ω |
| Ток разряда молнии (10/350)мкс, пиковое значение тока Iimp | 12,5 кA |
| 12,5 кA | |
| Испытательный разрядный ток (10/350) мкс (L-N), зарядка | 6,25 Ас |
| 6,25 Ас | |
| 6,25 Ас | |
| Испытательный разрядный ток (10/350) мкс (L-N), удельная энергия | 39 кДж/Ω |
| 39 кДж/Ω | |
| 39 кДж/Ω | |
| Испытательный разрядный ток (10/350) мкс (L-N), пиковое значение тока Iimp | 12,5 кA |
| 12,5 кA | |
| 12,5 кA | |
| Стойкость к короткому замыканию ISCCR | 25 кA |
| Уровень защиты Up | ≤ 0,4 кВ |
| Уровень защиты Up (L-N) | ≤ 0,4 кВ |
| Уровень защиты Up (L-PEN) | ≤ 0,4 кВ |
| Остаточное напряжение Ures | ≤ 0,4 кВ (при In) |
| ≤ 0,35 кВ (При 10 кА) | |
| ≤ 0,3 кВ (при 5 кА) | |
| ≤ 0,275 кВ (при 4 кА) | |
| ≤ 0,25 кВ (При 3 кА) | |
| Характеристика TOV при UT | 100 В AC (5 с / режим устойчивости) |
| 130 В DC (5 с / режим устойчивости) | |
| Характеристика TOV при UT (L-N) | 100 В AC (5 с / режим устойчивости) |
| 130 В DC (5 с / режим устойчивости) | |
| Характеристика TOV при UT (L-PEN) | 100 В AC (5 с / режим устойчивости) |
| 130 В DC (5 с / режим устойчивости) | |
| Время срабатывания tA | ≤ 25 нс |
| Время срабатывания tA (L-N) | ≤ 25 нс |
| Время срабатывания tA (L-PEN) | ≤ 25 нс |
| Макс. номинал входного предохранителя при V-образном проходном подключении | 80 A AC (gG - 16 мм²) |
| 80 A AC (gG - 16 мм²) | |
| Макс. номинал входного предохранителя при подключении ответвлений | 160 A AC (gG) |
| 160 A AC (gG) |
Индикатор / Дистанционная сигнализация
| Функция переключения | Переключающий контакт |
|---|---|
| Рабочее напряжение | 5 В AC ... 250 В AC |
| 125 В AC (UL) | |
| 125 В DC (200 мА DC) | |
| Рабочий ток | 5 мA AC ... 1,5 A |
| 1 A (UL) | |
| 1 A (30 В DC) | |
| Тип подключения | Винтовые зажимы |
| Резьба винтов | M2 |
| Момент затяжки | 0,25 Нм |
| 4 lbf-in. (UL) | |
| Длина снятия изоляции | 7 мм |
| Сечение гибкого провода | 0,14 мм² ... 1,5 мм² |
| Сечение жесткого провода | 0,14 мм² ... 1,5 мм² |
| Сечение проводника AWG | 28 ... 16 |
| 30 ... 14 (UL) |
Параметры соединения
| Тип подключения | Винтовые зажимы |
|---|---|
| Резьба винтов | M5 |
| Момент затяжки | 3 Нм ... 4,5 Нм (UL) |
| 27 lbf-in. ... 40 lbf-in. (UL) | |
| Длина снятия изоляции | 16 мм |
| Сечение гибкого провода | 1,5 мм² ... 25 мм² |
| Сечение жесткого провода | 1,5 мм² ... 35 мм² |
| Сечение проводника AWG | 15 ... 2 |
| 10 ... 2 (UL) |
Спецификации UL
| Тип SPD | 1CA |
|---|---|
| Максимальное напряжение длительной нагрузки MCOV | 75 В AC |
| Максимальное напряжение длительной нагрузки MCOV (L-N) | 75 В AC |
| Максимальное напряжение длительной нагрузки MCOV (L-G) | 75 В AC |
| Максимальное напряжение длительной нагрузки MCOV (L+) - (L-) | 100 В DC |
| Максимальное напряжение длительной нагрузки MCOV (L+/L-) - G | 100 В DC |
| Номинальное напряжение | 60 В DC |
| Защитная цепь | L-L |
| L-G | |
| (L+) - (L-) | |
| (L+) - G | |
| (L-) - G | |
| Система распределения энергии | Single phase |
| Ограничитель номинального напряжения VPR | 400 В |
| Ограничитель номинального напряжения VPR (L-N) | 400 В |
| Измеренное предельное напряжение MLV | 1240 В |
| Измеренное предельное напряжение MLV (L-G) | 1240 В |
| Измеренное предельное напряжение MLV (L+) - (L-) | 1230 В |
| Номинальный импульсный разрядный ток In | 20 кA |
| Номинальный импульсный разрядный ток In (L-G) | 20 кA |
| Номинальный импульсный разрядный ток In (L+) - (L-) | 20 кA |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
