Артикул:
2906857
Внутрений код:
PC-2906857
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Характеристики
Вес, шт
—
24,620 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

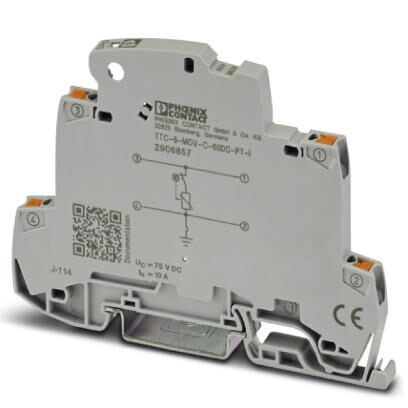

Устройство средней защиты от перенапряжений со встроенным индикатором состояния для сигнального проводника с заземленным опорным потенциалом.
Преимущества для Вас
- Компактная установка благодаря небольшой ширине всего 6,2 мм
- Сигнализация без дополнительной энергии при помощи механического индикатора статуса
- Опциональный модуль удаленного оповещения контролирует до 40 устройств без дополнительной разводки
- Быстрая установка устройств защиты от перенапряжений без использования инструмента благодаря технологии подключения Push-in
- Безопасная эксплуатация при перегрузке благодаря встроенному механизму разъединения
- Средняя защита от перенапряжений при помощи варистора
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Высота | ≤ 4000 м (amsl (выше уровня моря)) |
| Степень защиты | IP20 (с торцевой крышкой) |
Общие сведения
| Материал корпуса | PBT |
|---|---|
| Класс воспламеняемости согласно UL 94 | V-0 |
| Цвет | серый цвет A RAL 7042 |
| Тип монтажа | Монтажная рейка: 35 мм |
| Конструкция | Модуль для установки на монтажную рейку, неразъемный |
| Направление действие | Line-Earth Ground |
Защитная цепь
| Класс испытания согл. МЭК | C1 |
|---|---|
| C2 | |
| C3 | |
| Номинальное напряжение UN | 60 В DC |
| Макс. напряжение при длит. нагрузке UC | 75 В DC |
| 53 В AC | |
| Расчетный ток | 10 A (60 °C) |
| Эффективный рабочий ток IC при UC | ≤ 100 мкA |
| Ток защитного проводника IPE | ≤ 100 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 2 кA |
| Уровень защиты Up (жила-земля) | ≤ 200 В (C1 - 600 A) |
| ≤ 270 В (C2 - 4 кB) | |
| ≤ 190 В (C3 - 25 A) | |
| ≤ 200 В (C3 - 35 A) | |
| Время срабатывания tA (фаза-земля) | ≤ 25 нс |
| Вносимое затухание aE, асим. | тип. 0,3 дБ (≤ 200 кГц / 150 Ом) |
| Максимальная частота fg (3 дБ), асим. (PE) в системах сопротивлением 150 Ом | тип. 650 кГц |
| Емкость (фаза-земля) | 5 нФ |
| Сопротивление на каждую цепь | ≤ 100 мΩ |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | cветовой |
| Устойчивость к импульсному току (фаза-земля) | C1 - 600 A |
| C2 - 2 кA | |
| C3 - 35 A |
Характеристики клемм
| Тип подключения | Зажимы Push-in |
|---|---|
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
Стандарты и предписания
| Стандарты/нормативные документы | МЭК 61643-21 2000 + поправка 2001 + A1:2008, измененный + A2:2012 |
|---|---|
| EN 61643-21 2001 + A1:2009 + A2:2013 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130801 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
Документы
Техническая документация
109 кб
