Артикул:
2907903
Внутрений код:
PC-2907903
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
67,2 кб
Характеристики
Вес, шт
—
222,220 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

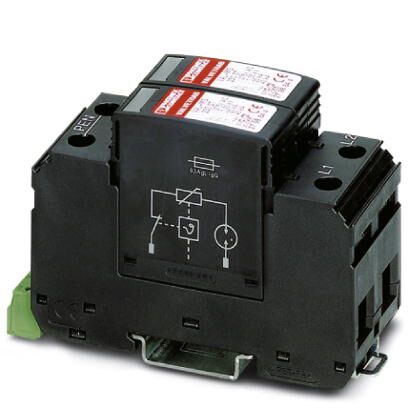

2-полюсный разрядник для защиты от перенапряжений, устанавка на DIN-рейку, для схемы 2+0, термодинамический контроль, визуальный индикатор неисправностей / контакт для дистанц. передачи сигнала.
Преимущества для Вас
- С сухим контактом для дистанционной передачи сигналов
- Расцепитель на каждом штекере
- Механические ключи для всех гнезд
- Многоканальные разрядники 2-го типа
- Вставной комбинированный разрядник для защиты от импульсных перенапряжений, тип 2
- Визуальный механический индикатор состояния отдельных разрядников
Указание
| Торговое ограничение | Эти изделия предназначены исключительно для экспорта в страны, не входящие в ЕС и европейское экономическое пространство. |
|---|
Окружающие условия
| Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Высота | ≤ 2000 м (amsl (выше уровня моря)) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Удары (при эксплуатации) | 25г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Вибрация (при эксплуатации) | 5г (10 ... 500 Гц / 2,5 ч / X, Y, Z) |
Общие сведения
| Система энергоснабжения IEC | TN-C |
|---|---|
| Материал корпуса | PA 6.6 |
| PBT | |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Цвет | черный |
| Стандарты для воздушных путей и путей утечки | МЭК 60664-1 |
| DIN EN 61643-11 | |
| Тип монтажа | Монтажная рейка: 35 мм |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Полюсов | 2 |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, контакт для дистанционной передачи сигнала |
| Направление действие | 2L-PEN |
Защитная цепь
| Класс испытания согл. МЭК | II |
|---|---|
| T2 | |
| Тип EN | T2 |
| Номинальное напряжение UN | 240/415 В AC ("звезда") |
| Макс. напряжение при длительной нагрузке UC (L-PEN) | 350 В AC |
| Характеристика TOV при UT | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Номинальный ток IL | 80 A |
| Ток защитного проводника IPE | ≤ 10 мкA |
| Потребляемая мощность в режиме ожидания ПК | ≤ 4 mVA |
| Импульсный ток утечки Imax (8/20) мкс, максимальный | 20 кA |
| Номинальный импульсный ток утечки In (8/20) мкс | 10 кA |
| Пиковое напряжение срабатывания при 6 кВ (1,2/50)мкс (L-PE) | ≤ 1,5 кВ |
| Сопротивление изоляции Riso | > 1 ГΩ (100 В пост. тока) |
| Уровень защиты Up (L-N) | ≤ 1,5 кВ |
| Время срабатывания tA | ≤ 100 нс |
| Макс. номинал входного предохранителя при подключении ответвлений | 125 A AC (gG) |
| Макс. номинал входного предохранителя при V-образном проходном подключении | 80 A AC (gG) |
| Стойкость к короткому замыканию ISCCR | 25 кA |
Подключение цепи защиты
| Тип подключения | Винтовые зажимы |
|---|---|
| Способ подключения | Клеммный модуль с двойным подключением |
| Резьба винтов | M5 |
| Момент затяжки | 4,5 Нм |
| 30 lbf-in. (UL) | |
| Длина снятия изоляции | 16 мм |
| Сечение гибкого проводника мин. | 1,5 мм² |
| Сечение гибкого проводника макс. | 25 мм² |
| Сечение жесткого проводника мин. | 1,5 мм² |
| Сечение жесткого проводника макс. | 35 мм² |
| Сечение проводника AWG | 15 ... 2 |
| 10 ... 2 (UL) | |
| Тип подключения | Вилочный наконечник |
Контр.контакт
| Наименование, подключение | Контакт для дистанционной передачи сигнала неисправности |
|---|---|
| Функция переключения | Переключающий контакт |
| Тип подключения | Винтовые зажимы |
| Резьба винтов | M2 |
| Момент затяжки | 0,25 Нм |
| 4 lbf-in. (UL) | |
| Длина снятия изоляции | 7 мм |
| Сечение гибкого проводника мин. | 0,14 мм² |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение жесткого проводника мин. | 0,14 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение проводника AWG | 28 ... 16 |
| 30 ... 14 (UL) |
Данные NEMA / UL
| Максимальное напряжение длительной нагрузки MCOV (L-L) | 700 В AC |
|---|---|
| Максимальное напряжение длительной нагрузки MCOV (L-N) | 350 В AC |
| Ограничитель номинального напряжения (VPR L-L) | 1,8 кВ |
| Номинальный ток утечки In (L-L) | 10 кA |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
