Возможные производители: KLEMSAN

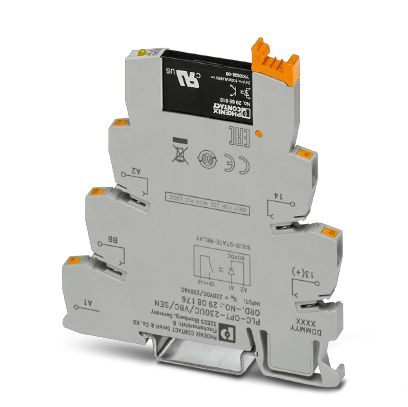

PLC-INTERFACE для функций ввода на PLC logic, с разъемом рush-in и вставным миниатюрным полупроводниковым реле, для монтажной рейки, 1 замыкающий контакт, вход: 230 В перем. тока/220 В пост. тока
Окружающие условия
Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
---|---|
Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
Входные данные
Входное номинальное напряжение UN | 230 В AC (220 В DC) |
---|---|
220 В DC | |
Диапазон входных напряжений относительно UN | 0,8 ... 1,1 |
Диапазон входных напряжений | 184 В AC ... 253 В AC |
176 В DC ... 242 В DC | |
Порог срабатывания, сигнал "0", относительно UN | ≤ 0,3 |
Порог срабатывания, сигнал "1", относительно UN | ≥ 0,8 |
Типовой входной ток при UN | 3,5 мА |
Время включения, типовое | 3 мс (Для UN) |
Время отключения, типовое | 5 мс (Для UN) |
Индикация рабочего напряжения | LED желт. |
Наименование защиты | Мостовой выпрямитель |
Частота передачи | 10 Гц |
Мощность потерь при номинальных условиях | 0,81 Вт |
Выходные данные
Диапазон выходного напряжения | 5 В DC ... 30 В DC |
---|---|
Макс. ток продолжительной нагрузки | 3 мА |
Ограничение верхнего предела напряжения | > 56 В |
Падение напряжения при макс. рабочем токе | ≤ 1 В |
Выходная коммутация | 2 проводная, изолированная |
Наименование защиты | Защита от переполюсовки |
Защита от перенапр. | |
Защитная цепь / модуль | Диод защиты от переполюсовки |
Параметры подключения на стороне входа
Наименование, подключение | Сторона входа |
---|---|
Тип подключения | Зажимы Push-in |
Длина снятия изоляции | 8 мм |
Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
Сечение проводника AWG | 26 ... 14 |
Общие сведения
Испытательное напряжение, вход / выход | 2,5 кВ (50 Гц, 1 мин) |
---|---|
Монтажное положение | на выбор |
Указания по монтажу | устанавливаются в ряд без промежутков |
Режим работы | 100 % ED |
Класс воспламеняемости согласно UL 94 | V0 |
Стандарты и предписания
Наименование | Стандарты / нормативные документы |
---|---|
Стандарты / нормативные документы | МЭК 60664 |
EN 50178 | |
Изоляция | Основная изоляция |
Степень загрязнения | 2 |
Категория перенапряжения | III |
Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
---|---|
Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
