Возможные производители: KLEMSAN

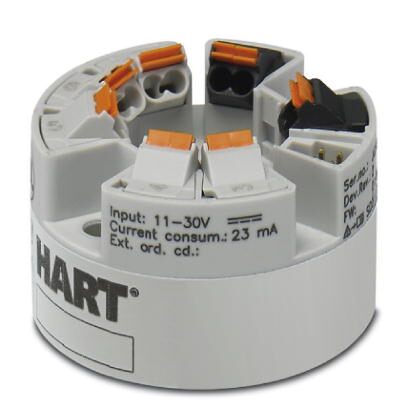

Измерительный преобразователь с питанием от выходного контура передает до двух сигналов датчиков RTD и TC, а также датчиков сопротивления и напряжения по протоколу связи HART или 4 ... 20 мА, с возможностью конфигурации. SIL 2/3, искробезопасность.
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -40 °C ... 85 °C |
|---|---|
| -40 °C ... 70 °C (SIL активен) | |
| Температура окружающей среды (хранение/транспорт) | -50 °C ... 100 °C |
| Макс. рабочая высота | ≤ 4000 м (через NN) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (допускается выпадение конденсата) |
Входные данные
| Применяемые типы датчиков (RTD) | Платиновый, никелевый, медный датчики: 2-, 3-, 4-проводн. |
|---|---|
| Применяемые типы датчиков (TC) | A, B, C, D, E, J, K, L, N, R, S, T, U |
| Диапазон сопротивлений, линейн. | 10 Ω ... 2000 Ω (Мин. измерительный диапазон: 10 Ω) |
Выходные данные
| Выходной сигнал, ток | 4 мА ... 20 мА (HART) |
|---|---|
| 20 мА ... 4 мА (HART) | |
| макс. выходной ток | 23 мА |
Питание
| Диапазон напряжения питания | 11 В ... 42 В (Стандартный) |
|---|---|
| 11 В ... 32 В (SIL активен) | |
| 11 В ... 30 В (Ex) | |
| Потребляемый ток, макс. | 23,5 мА |
Параметры подключения 1
| Тип подключения | Зажимы Push-in |
|---|---|
| Длина снятия изоляции | 10 мм |
| Сечение жесткого провода | 0,2 мм² ... 1,5 мм² |
| Сечение гибкого провода | 0,2 мм² ... 1,5 мм² |
| Сечение проводника AWG | 24 ... 16 |
Общие сведения
| Категория перенапряжения | II |
|---|---|
| Степень загрязнения | 2 |
| Указания по монтажу | Установка в присоединител. головку согл. DIN 43729 форма В |
| Соответствие нормам | Соответствие CE |
| ATEX | II 1G Ex ia IIC T6...T4 Ga |
| II 2G Ex ia IIC T6...T4 Gb | |
| IECEx | Ex ia IIC T6...T4 Ga |
| Ex ia IIC T6...T4 Gb | |
| UL, США / Канада | UL 61010 Recognized |
| FM | NI / Class I / Div. 1, 2 / Group ABCD T6/T5/T4 |
| CSA | Exia / Class I / Group ABCD T6/T5/T4 |
Стандарты и предписания
| Соответствие нормам | Соответствие CE |
|---|---|
| ATEX | II 1G Ex ia IIC T6...T4 Ga |
| II 2G Ex ia IIC T6...T4 Gb | |
| IECEx | Ex ia IIC T6...T4 Ga |
| Ex ia IIC T6...T4 Gb | |
| UL, США / Канада | UL 61010 Recognized |
| FM | NI / Class I / Div. 1, 2 / Group ABCD T6/T5/T4 |
| IS / Class I / Div. 1, 2 / Group ABCD | |
| CSA | Exia / Class I / Group ABCD T6/T5/T4 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
