Артикул:
2909533
Внутрений код:
PC-2909533
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Характеристики
Норма упаковки
—
10
Тип управляющего напряжения
—
120V AC/DC
Вес, шт
—
66,480 GRM
Контакты перекидные
—
1
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
3 684.32 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

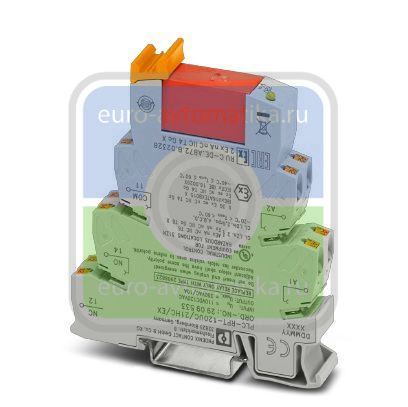

PLC-INTERFACE, в комплекте из основной клеммы 14 мм, устанавливаемой на несущей рейке, с зажимом push-in и вставного реле с силовым контактом 10 А, 1 переключающего контакта, входное напряжение 120 В AC/110 В DC. Допуск согласно ATEX/IECEx (зона 2) и зоне Ex классу I, разделу 2.
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C (UL) |
|---|---|
| -40 °C ... 60 °C (ATEX / IECEx) | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Активная часть
| Входное номинальное напряжение UN | 120 В AC |
|---|---|
| 110 В DC | |
| Типовой входной ток при UN | 4,5 мА |
| Время срабатывания, типовое | 7 мс |
| Время возврата, типовое | 10 мс |
| Защитная схема | Мостовой выпрямитель Мостовой выпрямитель |
| Индикация рабочего напряжения | LED желт. |
| Мощность потерь при номинальных условиях | 0,54 Вт |
Контактная часть
| Исполнение контакта | 1 переключающий контакт |
|---|---|
| Тип коммутационного контакта | Одинарный контакт |
| Материал контакта | AgNi |
| Максимальное напряжение переключения | 250 В AC/DC (Если напряжение между одинаковыми клеммами расположенных рядом модулей превышает 250 В (L1, L2, L3), то необходимо установить разделительную пластину PLC-ATP. Затем мостовое соединение потенциалов производится с помощью FBST 8-PLC...или...FBST 500...) |
| Минимальное напряжение переключения | 12 В (при 10 мА) |
| Минимальный коммутационный ток | 10 мА (при 12 В) |
| Максимальный пусковой ток | 30 A (300 мс) |
| Макс. ток продолжительной нагрузки | 10 A |
| 6 A (Значение приведено для группы контактов 12. Если на группу контактов установлена перемычка, то нормальное значение.) | |
| Мощность отключения (активная нагрузка), максимальная | 240 Вт (при 24 В DC) |
| 58 Вт (При 48 В DC) | |
| 48 Вт (При 60 В DC) | |
| 50 Вт (При 110 В DC) | |
| 80 Вт (При 220 В DC) | |
| 2500 ВА (При 250 В AC) | |
| Мощность отключения (активная нагрузка), максимальная, при наличии перемычки | 144 Вт (При 24 В DC Значение приведено для группы контактов 12. Если на группу контактов установлена перемычка, то нормальное значение.) |
| 1500 ВА (При 250 В AC Значение приведено для группы контактов 12. Если на группу контактов установлена перемычка, то нормальное значение.) | |
| Коммутационная способность | 2 A (при 24 В, DC13) |
| 0,2 A (при 110 В, DC13) | |
| 0,2 A (при 250 В, DC13) | |
| 6 A (при 24 В, AC15) | |
| 6 A (при 120 В, AC15) | |
| 6 A (при 250 В, AC15) |
Общие сведения
| Испытательное напряжение, обмотка реле / релейный контакт | 4 кВ AC (50 Гц, 1 мин) |
|---|---|
| Режим работы | 100 % ED |
| Степень защиты | RT II (Реле) |
| IP20 (Установочный блок реле) | |
| Долговечность механическая | 3x 107 коммутационных циклов |
| ATEX | II 3G Ex ec nC IIC T4 Gc |
| Свидетельство ЕС об утверждении типового образца | IBExU16ATEXB015 X |
| IECEx | Ex ec nC IIC T4 Gc |
| Сертификат МЭК по взрывозащищенности | IECEx IBE 16.0029X |
| UL, США | Class I, Zone 2, AEx nA nC IIC T6 |
| UL, США / Канада | Class I, Div. 2, Groups A, B, C, D |
| UL, Канада | Class I, Zone 2, Ex nA nC IIC Gc T6 X |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
Параметры подключения на стороне входа
| Наименование, подключение | Активная часть |
|---|---|
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| 0,2 мм² ... 2,5 мм² (Отдельный кабельный наконечник) | |
| 2x 0,5 мм² ... 1 мм² (Сдвоенный кабельный наконечник) | |
| Сечение проводника AWG | 26 ... 14 |
Параметры подключения на стороне выхода
| Наименование, подключение | Контактная часть |
|---|---|
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| 0,2 мм² ... 2,5 мм² (Отдельный кабельный наконечник) | |
| 2x 0,5 мм² ... 1 мм² (Сдвоенный кабельный наконечник) | |
| Сечение проводника AWG | 26 ... 14 |
Стандарты и предписания
| Наименование | Стандарты / нормативные документы |
|---|---|
| Стандарты / нормативные документы | МЭК 60664 |
| EN 50178 | |
| EN 60079-0, -7, -15 | |
| Расчетное напряжение изоляции | 250 В AC |
| Расчетное импульсное напряжение | 6 кВ |
| Изоляция | Безопасное разделение, усиленная изоляция |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Класс воспламеняемости согласно UL 94 | V0 |
| Соответствие нормам | Соответствие CE |
| ATEX | II 3G Ex ec nC IIC T4 Gc |
| IECEx | Ex ec nC IIC T4 Gc |
| UL, США | Class I, Zone 2, AEx nA nC IIC T6 |
| UL, США / Канада | Class I, Div. 2, Groups A, B, C, D |
| UL, Канада | Class I, Zone 2, Ex nA nC IIC Gc T6 X |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 5.0 | 27371601 |
|---|---|
| eCl@ss 5.1 | 27371600 |
| eCl@ss 6.0 | 27371600 |
| eCl@ss 7.0 | 27371601 |
| eCl@ss 8.0 | 27371601 |
| eCl@ss 9.0 | 27371601 |
