Артикул:
2909909
Внутрений код:
PC-2909909
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Характеристики
Вес, шт
—
27,580 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
10 673.21 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

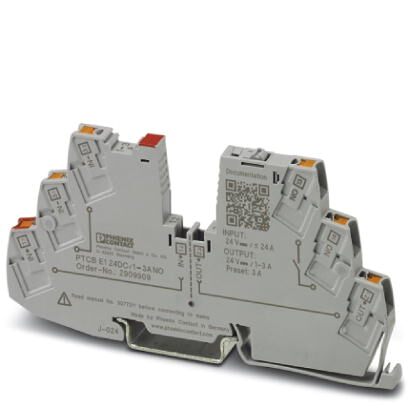

Одноканальный электронный автоматический выключатель для защиты потребителей сети 24 В DC при перегрузке и коротком замыкании. Простое распределение потенциалов при помощи компонентов из системы клеммных блоков CLIPLINE complete. С электронной блокировкой настроенных номинальных токов. Для установки на несущих DIN-рейках.
Преимущества для Вас
- Простота создания приложений благодаря совместимости с клеммными блоками CLIPLINE complete
- Больше места в электрошкафу: самая узкая защита шириной всего 6 мм
- Гибкость применения и реальное использование вместо хранения на складе благодаря широким возможностям настройки одного и того же устройства
- Создание конструкций с учетом необходимого уровня защиты и индивидуальных требований
- Оптимальная защита проводов и датчиков, а также цепей тока NEC класса 2 при помощи дополнительного внутреннего предохранителя на выходе
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Определение влажности | 96 ч, 95 % ОВ, 40 °C |
| Высота | ≤ 2000 м (amsl (выше уровня моря)) |
| Удары (при эксплуатации) | 30г (МЭК 60068-2-27, тест Ea) |
| Вибрация (при эксплуатации) | 10 Гц ... 59,6 Гц (Амплитуда ±0,35 мм; согласно МЭК 60068-2-6, Test Fc) |
| 59,6 Гц … 150 Гц (Ускорение 5g; согласно МЭК 60068-2-6, Test Fc) | |
| Степень защиты | IP20 |
Общие сведения
| Класс воспламеняемости согласно UL 94 | V-0 |
|---|---|
| Тип монтажа | Монтажная рейка: 35 мм |
| Цвет | серый цвет A RAL 7042 |
| Полюсов | 1 |
| Степень защиты | III |
| Конструкция | Модуль для установки на монтажную рейку, неразъемный |
Электрические данные
| Тип предохранителей | электрон. |
|---|---|
| Расчетное импульсное напряжение | 0,5 кВ |
| Рабочее напряжение | 18 В DC ... 27,5 В DC |
| Номинальное напряжение | 24 В DC |
| Номинальный ток IN | 24 A DC (Полный ток, вход) |
| 3 A DC (Выход номинального тока) | |
| 1 / 2 / 3 A DC (pегулируется) | |
| Допуск измерения I | ± 15 % |
| Устойчивость к обратной связи | макс. 35 В DC |
| Отказоустойчивый элемент | 4 A DC |
| КПД | > 99 % |
| Ток покоя I0 | тип. 12 мА |
| Рассеиваемая мощность | тип. 0,3 Вт (на холостом ходу) |
| Время инициализации модуля | 1 c |
| Время ожидания после отключения канала | 5 c (при перегрузке / короткое замыкание) |

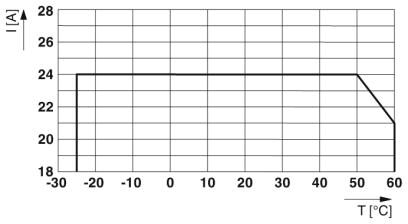

| Ухудшение показателей от температуры | 21 A (Полный ток при 60 °C) |
| 24 A (Полный ток при 50 °C) | |
| 3 A (Канальный ток при 60 °C) | |
| 3 A (Канальный ток при 50 °C) | |
| Тип срабатывания | E (электрон.) |
| Требуемые номиналы предохранителей | не требуется, встроенный элемент Fail-Safe |
| Электрическая прочность | макс. 35 В DC (Цепь нагрузки) |
| Падение напряжения | 0,06 В (при 2 А) |
| MTBF (IEC 61709, SN 29500) | 28571428 ч (при 25 °C с нагрузкой 21 %) |
| 14084507 ч (при 40 °C с нагрузкой 34,25 %) | |
| 2053388 ч (при 60 °C с нагрузкой 100 %) | |
| Время на отключение в цепи нагрузки | ≤ 10 мс (при коротком замыкании > 2,0 x IN) |
| 1 c (1,2 ... 2,0 x IN) | |
| Отключение при пониженном напряжении в цепи нагрузки | ≤ 17,8 В DC (активный) |
| ≥ 18,8 В DC (неактивный) | |
| Отключение при перегрузке в цепи нагрузки | ≥ 27,5 В DC (активный) |
| ≤ 27 В DC (неактивный) | |
| Макс. емкостная нагрузка в цепи нагрузки | 20000 мкФ (В зависимости от настроек тока и доступного тока короткого замыкания) |
Контакт дистанционной индикации
| Наименование, подключение | Цепь удаленного оповещения |
|---|---|
| Функция переключения | Замыкатель |
| Длина снятия изоляции | 10 мм |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 14 |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,2 мм² ... 2,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,2 мм² ... 2,5 мм² |
| Рабочее напряжение DC | 0 В DC ... 30 В DC |
| Рабочий ток DC (постоянный) | 100 мА DC |
Сигнализация
| Светодиод канала выключен | выкл. (Канал отключен) |
|---|---|
| Светодиод канала зеленый | горит (Канал включен) |
| Светодиод канала желтый | горит (Канал включен, нагрузка канала > 80 %) |
| мигает (Включение режима программирования) | |
| Светодиод канала красный | горит (Канал выключен, активирована защита от пониженного или повышенного напряжения) |
| Горит временно (Канал выключен, фаза охлаждения 5 с, сработала защита от перегрузки или короткого замыкания) | |
| мигает (Канал выключен, готовность к включению, сработала защита от перегрузки или короткого замыкания) | |
| мигает быстро (Канал отключен, напряжение помех на выходе, возможно ошибка при установке) |
Параметры подключения
| Наименование, подключение | Главная цепь тока IN+ |
|---|---|
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 10 мм |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,2 мм² ... 2,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,2 мм² ... 2,5 мм² |
| Наименование, подключение | Главная цепь тока IN- |
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 10 мм |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,2 мм² ... 2,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,2 мм² ... 2,5 мм² |
| Наименование, подключение | Главная цепь тока OUT |
| Тип подключения | Зажимы Push-in |
| Длина снятия изоляции | 10 мм |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 12 |
| Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом | 0,2 мм² ... 2,5 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки | 0,2 мм² ... 2,5 мм² |
Стандарты и предписания
| Стандарты/нормативные документы | EN 61000-6-2 |
|---|---|
| EN 61000-6-3 | |
| EN 60068-2-78 | |
| EN 50178 | |
| EN 60068-2-6 | |
| EN 60068-2-27 | |
| UL 508 | |
| UL 2367 | |
| UL 1310 Class 2 Power Units |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
