Возможные производители: KLEMSAN

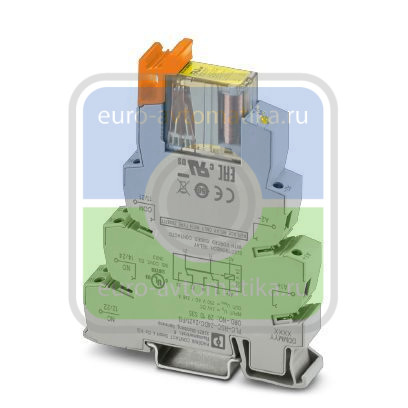

Релейная система PLC-INTERFACE, состоящая из базового модуля и вставного реле защиты с принудительно управляемыми контактами согласно DIN EN 50205, Винтовые зажимы, 2x переключающих контакта, с принудительным размыканием, Входное напряжение: 24 В DC
Описание изделия
Модуль реле сопряжения с принудительной коммутацией допущен для промышленного использования в соответствии с UL 508 cULus. Требования для типа A в соответствии с DIN EN 50205 выполнены при расключении 1 замыкающий / 1 размыкающий контакт.
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 85 °C |
Активная часть

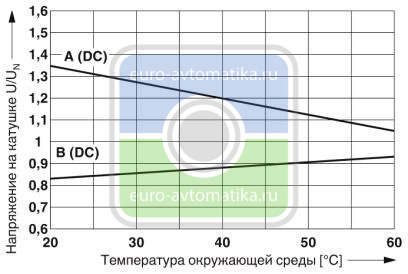

| Входное номинальное напряжение UN | 24 В DC |
|---|---|
| Диапазон входных напряжений относительно UN | см. диаграмму |
| Типовой входной ток при UN | 30 мА |
| Время срабатывания, типовое | 10 мс |
| Время возврата, типовое | 10 мс |
| Напряжение на катушке | 24 В DC |
| Защитная схема | Защитный диод |
| Индикация рабочего напряжения | LED желт. |
Контактная часть

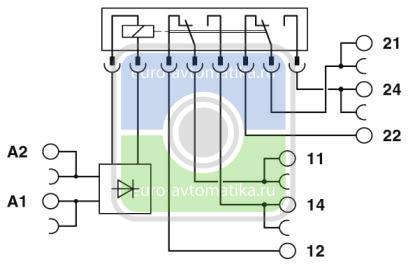

| Исполнение контакта | 2x переключающих контакта, с принудительным размыканием |
|---|---|
| Тип коммутационного контакта | Одинарный контакт |
| Материал контакта | AgNi |
| Контакты с принудительной коммутацией по EN 50205 | тип B |
| Максимальное напряжение переключения | 250 В AC/DC |
| Минимальное напряжение переключения | 5 В (10 мА) |
| Минимальный коммутационный ток | 10 мА (5 В) |
| Максимальный пусковой ток | 6 A |
| Макс. ток продолжительной нагрузки | 6 A |
| Мощность отключения (активная нагрузка), максимальная | 144 Вт (24 В DC) |
| 288 Вт (48 В DC) | |
| 88 Вт (110 В DC) | |
| 110 Вт (220 В DC) | |
| 1500 ВА (500 В AC) | |
| Коммутационная способность минимальная | 150 мВт |
| Коммутационная способность | 3 A (24 В, DC13) |
| 3 A (230 В, AC15) |
Параметры подключения на стороне входа
| Наименование, подключение | Активная часть |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| 0,2 мм² ... 2,5 мм² (Отдельный кабельный наконечник) | |
| 2x 0,5 мм² ... 1,5 мм² (Сдвоенный кабельный наконечник) | |
| Сечение проводника AWG | 26 ... 14 |
Параметры подключения на стороне выхода
| Наименование, подключение | Контактная часть |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| 0,2 мм² ... 2,5 мм² (Отдельный кабельный наконечник) | |
| 2x 0,5 мм² ... 1,5 мм² (Сдвоенный кабельный наконечник) | |
| Сечение проводника AWG | 26 ... 14 |
Общие сведения
| Испытательное напряжение, обмотка реле / релейный контакт | 4 кВeff (50 Гц, 1 мин) |
|---|---|
| Испытательное напряжение, переключающий контакт / переключающий контакт | 2,5 кВeff (50 Гц, 1 мин) |
| Режим работы | 100 % ED |
| Степень защиты | IP20 (Установочный блок реле) |
| RT II (Реле) | |
| Долговечность механическая | прибл. 107 коммутационных циклов |
| UL, США | UL 508 |
| UL 508 Recognized | |
| UL, США / Канада | cUL 508 |
| cUL 508 одобр. | |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| B10d | 600000 Циклы (AC1; 250 V / 6 A; 1 NO) |
| 900000 Циклы (AC1; 250 V / 3 A; 1 NO) | |
| 1800000 Циклы (AC1; 250 V / 1,5 A; 1 NO) | |
| 180000 Циклы (AC15; 250 V / 3 A; 1 NO) | |
| 560000 Циклы (AC15; 250 V / 2 A; 1 NO) | |
| 4600000 Циклы (AC15; 250 V / 0,75 A; 1 NO) | |
| 360000 Циклы (DC13; 24 V / 3 A; 1 NO) | |
| 740000 Циклы (DC13; 24 V / 1,5 A; 1 NO) | |
| 4200000 Циклы (DC13; 24 V / 0,75 A; 1 NO) |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
