Возможные производители: KLEMSAN

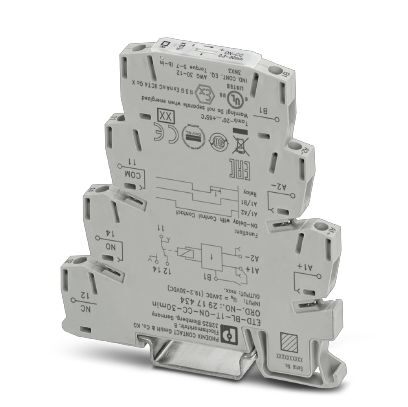

Реле времени с задержкой включения (с управляющим контактом), с регулируемым временным промежутком (0,3 - 30 минут), с винтовыми зажимами
Описание изделия
Компактные реле времени в корпусе 6,2 мм для управления временными характеристиками.
Настройка времени осуществляется спереди с помощью ручки настройки с рифлёной головкой со шкалой, которая для предотвращения случайного сбоя настройки утоплена в корпус. Для настройки используйется отвертка (ширина стержня 2,5 мм).
Поставляются компактные реле времени, обеспечивающие настройку времени в различных диапазонах и оснащенные винтовыми, пружинными зажимами, а также зажимами Push-in.
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 65 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 80 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 15 % ... 85 % |
| Помехоустойчивость | EN 61000-6-2 |
| В случае электромагнитных помех возможны незначительные отклонения. |
Активная часть
| Диапазон входных напряжений | 24 В DC (19,2 ... 30 В DC) |
|---|---|
| Функция | ON-CC: задержка включения с управляющим контактом |
| Диапазон настройки времени | 0,3 мин. ... 30 мин. |
Контактная часть
| Исполнение контакта | 1 сухой переключающий контакт |
|---|---|
| Выходные предохранители | 6,3 A (быстродействующий) |
Общие сведения
| Индикатор состояния | LED зел. (питание) |
|---|---|
| Желтый светодиод (реле активно) | |
| Долговечность механическая | прибл. 2x 107 коммутационных циклов |
| Монтажное положение | на выбор |
| Указания по монтажу | на стандартную рейку NS 35 по EN 60715 |
| Цвет | cерый |
| Тип изоляционного материала, корпус | Полиамид РА, самозатухающий |
| Допустимая отн. влажность воздуха (при эксплуатации) | 15 % ... 85 % |
| Расчетное напряжение изоляции | 300 В AC (согласно EN 50178) |
| Соответствие нормам | Соответствие CE |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X |
| UL, США / Канада | UL/C-UL, зарегистрированный UL 508 |
| GL | GL EMC 1 C |
Параметры подключения 1
| Тип подключения | Винтовые зажимы |
|---|---|
| Длина снятия изоляции | 8 мм |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| Сечение проводника AWG | 30 ... 12 |
| Момент затяжки | 0,6 Нм ... 0,8 Нм |
| 5 lbf-in. ... 7 lbf-in. |
Управляющий контакт
| Наименование, подключение | с потенциалом, клеммы A1-B1 |
|---|---|
| Длительность управляющего импульса | мин. 50 мс |
Стандарты и предписания
| Электромагнитная совместимость | Соответствует Директиве по ЭМС 2004/108/EG |
|---|---|
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | EN 61000-6-2 |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2006/95/ЕС |
| Класс воспламеняемости согласно UL 94 | V0 |
| Соответствие нормам | Соответствие CE |
| ATEX | II 3 G Ex nA nC IIC T4 Gc X |
| UL, США / Канада | UL/C-UL, зарегистрированный UL 508 |
| GL | GL EMC 1 C |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 5.0 | 27371701 |
|---|---|
| eCl@ss 5.1 | 27371700 |
| eCl@ss 6.0 | 27371700 |
| eCl@ss 7.0 | 27371790 |
| eCl@ss 8.0 | 27371605 |
| eCl@ss 9.0 | 27371605 |
