Артикул:
2920272
Внутрений код:
PC-2920272
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Характеристики
Вес, шт
—
393,000 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
18 275.36 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

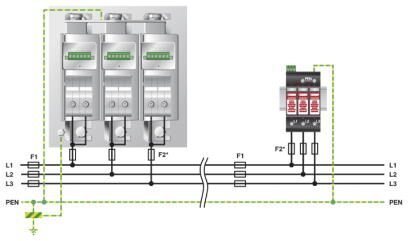

Разрядник для защиты от импульсных перенапряжений, для 4-проводных систем электропитания (L1, L2, L3, PEN), состоит из базового элемента с контактом для дистанционной передачи сигнала и защитного штекера, для монтажа на NS 35.
Размеры
| Высота | 98,7 мм |
|---|---|
| Ширина | 53,4 мм |
| Глубина | 65,7 мм (вкл. монтажная рейка 7,5 мм) |
| Единица шага | 3 TE |
Окружающие условия
| Степень защиты | IP20 (только при использовании всех клеммных зажимов) |
|---|---|
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C |
| Высота | ≤ 2000 м (amsl (выше уровня моря)) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % |
| Удары (при эксплуатации) | 25г (Полусинусоида / 11 мс / 3x X, Y, Z) |
| Вибрация (при эксплуатации) | 5г (10 ... 500 Гц / 2,5 ч / X, Y, Z) |
Общие сведения
| Класс испытания согл. МЭК | II |
|---|---|
| T2 | |
| Тип EN | T2 |
| Система энергоснабжения IEC | TN-C |
| IT | |
| Защитная цепь | L-PE |
| L-PEN | |
| Тип монтажа | Монтажная рейка: 35 мм |
| Цвет | иссиня-чёрный RAL 9005 |
| Материал корпуса | PA 6.6 |
| PBT | |
| Степень загрязнения | 2 |
| Расстояние до активных и заземленных компонентов | 8 мм |
| Класс воспламеняемости согласно UL 94 | V-0 |
| Конструкция | Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках |
| Полюсов | 3 |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | световая, контакт для дистанционной передачи сигнала |
Дальнейшие описания
| Указание | Для использования в любых системах низкого напряжения между L-PEN. Только для использования в ИТ-системах между L-PE, если корпусы низковольтного оборудования соединены с системой заземления трансформаторной подстанции. (общее заземление высоковольтной трансформаторной подстанции и корпусов низковольтной энергопотребляющей установки. RE = RA согласно МЭК 60364-4-442 / VDE 0100-442 рис. 44D / пример a) |
|---|
Защитная цепь
| Номинальное напряжение UN | 554/960 В AC (TN-C) |
|---|---|
| 690 В AC (IT) | |
| Номинальная частота fN | 50 Гц (60 Гц) |
| Макс. напряжение при длит. нагрузке UC | 760 В AC |
| Номинальный ток IL | 80 A |
| Ток защитного проводника IPE | ≤ 1,5 мА |
| Потребляемая мощность в режиме ожидания ПК | ≤ 1200 mVA |
| Номинальный импульсный ток утечки In (8/20) мкс | 15 кA |
| Максимальный импульсный ток утечки Imax (8/20) мкс | 30 кA |
| Стойкость к короткому замыканию ISCCR | 25 кA |
| Уровень защиты Up | ≤ 2,9 кВ |
| Остаточное напряжение Ures | ≤ 2,9 кВ (при In) |
| ≤ 2,7 кВ (При 10 кА) | |
| ≤ 2,5 кВ (при 5 кА) | |
| ≤ 2,3 кВ (При 3 кА) | |
| Характеристика TOV при UT | 1000 В AC (5 с / режим устойчивости) |
| 1056 В AC (120 мин / режим безопасного сбоя) | |
| Время срабатывания tA | ≤ 25 нс |
| Макс. номинал входного предохранителя при V-образном проходном подключении | 80 A (gG) |
| Макс. номинал входного предохранителя при подключении ответвлений | 100 A (gG) |
Индикатор / Дистанционная сигнализация
| Функция переключения | Переключающий контакт |
|---|---|
| Рабочее напряжение | 5 В AC ... 250 В AC |
| 30 В DC | |
| Рабочий ток | 5 мA AC ... 1,5 A AC |
| 1 A DC | |
| Тип подключения | Штекерное / винтовое подключение COMBICON |
| Резьба винтов | M2 |
| Момент затяжки | 0,25 Нм |
| Длина снятия изоляции | 7 мм |
| Сечение гибкого провода | 0,14 мм² ... 1,5 мм² |
| Сечение жесткого провода | 0,14 мм² ... 1,5 мм² |
| Сечение проводника AWG | 28 ... 16 |
Параметры соединения
| Тип подключения | Винтовые зажимы |
|---|---|
| Резьба винтов | M5 |
| Момент затяжки | 3 Нм (1,5 мм² ... 16 мм²) |
| 4,5 Нм (25 мм² ... 35 мм²) | |
| Длина снятия изоляции | 16 мм |
| Сечение гибкого провода | 1,5 мм² ... 25 мм² |
| Сечение жесткого провода | 1,5 мм² ... 35 мм² |
| Сечение проводника AWG | 15 ... 2 |
| Тип подключения | Вилочный наконечник |
| Сечение гибкого провода | 1,5 мм² ... 16 мм² |
Спецификации UL
| Тип SPD | 4CA |
|---|---|
| Максимальное напряжение длительной нагрузки MCOV (L-L) | 1500 В AC |
| Максимальное напряжение длительной нагрузки MCOV (L-G) | 750 В AC |
| Номинальное напряжение | 690 В AC |
| Защитная цепь | L-L |
| L-G | |
| Система распределения энергии | Delta |
| Номинальная частота | 50/60 Гц |
| Измеренное предельное напряжение MLV (L-L) | 4810 В |
| Измеренное предельное напряжение MLV (L-G) | 2560 В |
| Номинальный импульсный разрядный ток In (L-L) | 10 кA |
| Номинальный импульсный разрядный ток In (L-G) | 10 кA |
Индикатор / дистанционная сигнализация UL
| Рабочее напряжение | 125 В AC |
|---|---|
| Рабочий ток | 1 A AC |
| Момент затяжки | 4 lbf-in. |
| Сечение проводника AWG | 30 ... 14 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
|---|---|
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130805 |
| eCl@ss 8.0 | 27130805 |
| eCl@ss 9.0 | 27130805 |
