Артикул:
2920638
Внутрений код:
PC-2920638
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
104,8 кб
Характеристики
Норма упаковки
—
14
Вес, шт
—
32,290 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

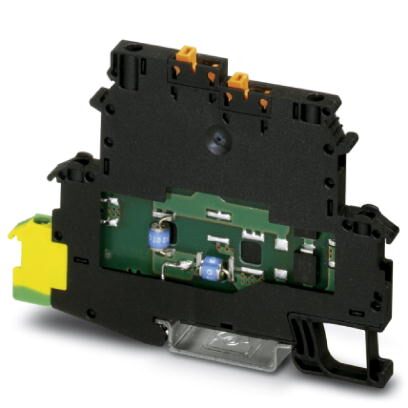

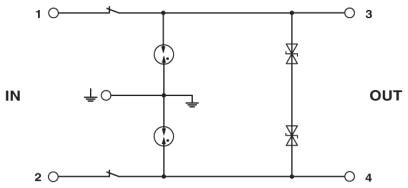

Двухъярусная электротехническая клемма с двухступенчатой защитой от импульсных перенапряжений для одной двухпроводной сигнальной цепи, чувствительной к общему сопротивлению, ножевые разъединители в обеих сигнальных цепях, раздельное подключение PE, номинальное напряжение: 24 В постоянного тока.
Преимущества для Вас
- Варианты с ножевыми размыкателями и без них
- Защита двухпроводных цепей без потенциала земли, в которых установка дополнительных сопротивлений для развязки ступеней защиты может вызвать проблемы
- Многоуровневые электротехнические клеммы с винтовыми зажимами
- Разблокирование сигнальных цепей ножевым размыкателем
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -40 °C ... 80 °C |
|---|---|
| Высота | ≤ 2000 м (amsl (выше уровня моря)) |
| Степень защиты | IP20 (с торцевой крышкой) |
Общие сведения
| Материал корпуса | PA 6.6 |
|---|---|
| Класс воспламеняемости согласно UL 94 | V-0 |
| Цвет | иссиня-чёрный RAL 9005 |
| Тип монтажа | Монтажная рейка: 35 мм |
| Конструкция | Двухъярусные клеммы с PE-основанием - раздельное подключение PE |
| Полюсов | 2 |
| Направление действие | Line-Line & Line-Earth Ground |
Защитная цепь
| Класс испытания согл. МЭК | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Номинальное напряжение UN | 24 В DC |
| Макс. напряжение при длит. нагрузке UC | 30 В DC |
| 21 В AC | |

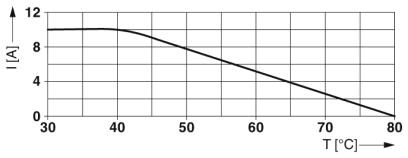

| Расчетный ток | 10 A (40 °C) |
| Эффективный рабочий ток IC при UC | ≤ 5 мкA |
| Ток защитного проводника IPE | ≤ 2 мкA |
| Номинальный импульсный ток утечки In (8/20) мкс (проводник-проводник) | 300 A |
| Номинальный импульсный ток утечки In (8/20) мкс (фаза-земля) | 5 кA |
| Отводимый импульсный ток Iimp (10/350) мкс (жила-земля) | 500 A |
| Общий максимальный импульсный ток утечки Itotal (8/20) мкс | 10 кA |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-фаза) | 60 A |
| Номинальный импульсный ток Ian (10/1000)мкс (фаза-земля) | 100 A |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), импульсн. | ≤ 45 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), импульсн. | ≤ 650 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-фаза), статич. | ≤ 45 В |
| Ограничение выходного напряжения при 1 кВ/мкс, (фаза-земля), статич. | ≤ 650 В |
| Остаточное напряжение при In (фаза-фаза) | ≤ 55 В |
| Остаточное напряжение при Ian (10/1000) мкс (фаза-фаза) | ≤ 50 В |
| Уровень защиты Up (жила-жила) | ≤ 50 В (C1 - 500 В / 250 А) |
| Время срабатывания tA (фаза-фаза) | ≤ 1 нс |
| Время срабатывания tA (фаза-земля) | ≤ 100 нс |
| Вносимое затухание aE, сим. | тип. 0,1 дБ (≤1 МГц / 50 Ом) |
| тип. 0,1 дБ (≤ 400 кГц / 150 Ом) | |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 50 Ом | тип. 7 МГц |
| Максимальная частота fg (3 дБ), сим. в системах сопротивлением 150 Ом | тип. 2 МГц |
| Емкость (фаза-фаза) | |
| Сопротивление на каждую цепь | |
| Сообщение, неисправность устройства для защиты от импульсных перенапряжений | нет |
| Номинал предохранителя, макс. | 10 A (gL/gG/C) |
| Устойчивость к импульсному току (фаза-фаза) | C1 - 500 В / 250 A |
| C3 - 25 A | |
| Устойчивость к импульсному току (фаза-земля) | C2 - 10 кВ / 5 кA |
| D1 - 500 A |
Характеристики клемм
| Тип подключения | Винтовые зажимы |
|---|---|
| Тип подключения ВХОД | Винтовые клеммы |
| Тип подключения ВЫХОД | Винтовые клеммы |
| Резьба винтов | M3 |
| Момент затяжки | 0,6 Нм |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 14 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27140201 |
|---|---|
| eCl@ss 4.1 | 27130801 |
| eCl@ss 5.0 | 27130801 |
| eCl@ss 5.1 | 27130800 |
| eCl@ss 6.0 | 27130800 |
| eCl@ss 7.0 | 27130807 |
| eCl@ss 8.0 | 27130807 |
| eCl@ss 9.0 | 27130807 |
