Возможные производители: KLEMSAN

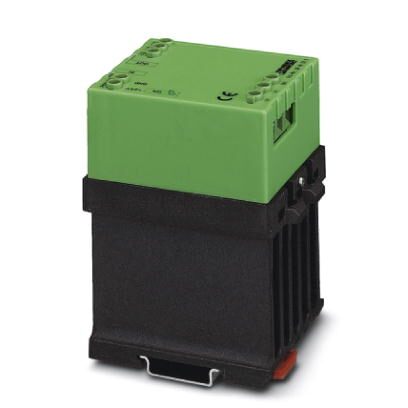

Электронное реле контроля нагрузки, для прямого управления потребителями, подключенными к 3-фазной цепи питания, со световым индикатором и защитной схемой, выход: 110 - 440 В AC / 3 x 9 A
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Степень защиты | IP20 |
| IP20 |
Входные данные
| Наименование, вход | Вход управляющего сигнала, справа / слева |
|---|---|
| Номинальное напряжение цепи управления UC | 24 В DC |
| Диапазон напряжения срабатывания | 19,2 В DC ... 28,8 В DC |
| Диапазон напряжений относительно UC | 0,8 ... 1,2 |
| Номинальный ток цепи управления IC | 16 мА |
| Время отклика в режиме нормальной нагрузки | 20 мс |
| Частота передачи | 1 Гц (при сos φ = 0,5) |
| Защитная схема | Защита от переполюсовки Диод защиты от переполюсовки |
| Защита от перенапр. | |
| Индикатор состояния | LED желт. |
Выходные данные выхода нагрузки
| Наименование, выход | Выход перемен. тока |
|---|---|
| Расчетное импульсное напряжение Ue | 400 В AC |
| Диапазон рабочих напряжений | 110 В AC ... 440 В AC |
| Диапазон токовой нагрузки | 150 мА ... 9 A (см. Изменение хар-к) |
| Ток утечки | тип. 7 мА |
| Остаточное напряжение | тип. 1,5 В |
| Импульсный ток | 230 A (tp = 10 мс, при 25 °C) |
| Наименование защиты | RC-звено |
| Защитная цепь / модуль | RC-звено |
| Наименование защиты | Защита от перенапр. |
Общие сведения
| Испытательное напряжение, вход / выход | 2,5 кВ |
|---|---|
| Частота коммутации | макс. 10 Гц (при сos φ = 0,5) |
| Монтажное положение | Вертикально (монтажная рейка горизонтальная) |
| Указания по монтажу | устанавливаются в ряд с промежутком > 20 мм |
| Режим работы | 100 % ED |
Параметры подключения 1
| Наименование, подключение | Цепь управления |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 6 мм² |
| Сечение гибкого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 10 |
Параметры подключения 2
| Наименование, подключение | Цепь нагрузки |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 6 мм² |
| Сечение гибкого провода | 0,2 мм² ... 4 мм² |
| Сечение проводника AWG | 24 ... 10 |
Стандарты и предписания
| Наименование | Воздушный путь и путь утечки между цепями |
|---|---|
| Стандарты / нормативные документы | EN 50178 |
| Изоляция | Основная изоляция |
| Наименование | Требования к электростанции |
| Соответствующие требованиям по ЭМВ | |
| Стандарты / нормативные документы | EN 61000-6-2 |
| EN 61000-6-4 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
