Возможные производители: KLEMSAN

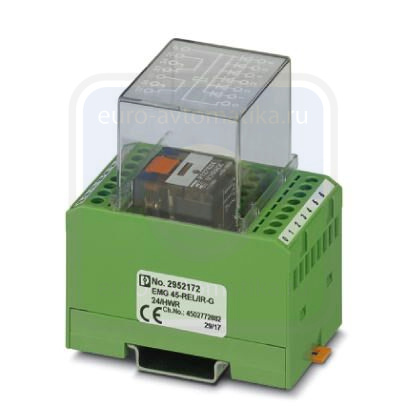

Релейный модуль со впаянными промышленными реле, контакты: 2 переключающих, для передачи сигналов общей неисправности, со входной диодной сборкой с общим катодом (6 диодов 1N4007), конденсатором, установленным параллельно катушке, и общим световым индикатором, входное напряжение 24 В DC
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
Активная часть
| Входное номинальное напряжение UN | 24 В DC |
|---|---|
| Диапазон входных напряжений относительно UN | 0,85 ... 1,1 |
| Типовой входной ток при UN | около 31 мА |
| Время срабатывания, типовое | около 14 мс |
| Время возврата, типовое | около 16 мс |
| Защитная схема | Развязывающие диоды Развязывающие диоды |
| Конденсатор конденсатор | |
| Индикация рабочего напряжения | СИД красный |
| Сопротивление катушки | 777 Ω |
| Номинальная потребляемая мощность | около 740 мВт |
| Мощность потерь при номинальных условиях | 0,74 Вт |
Контактная часть
| Исполнение контакта | Одиночный, 2 переключающих |
|---|---|
| Тип коммутационного контакта | Одинарный контакт |
| Материал контакта | AgNi |
| Максимальное напряжение переключения | 250 В AC/DC |
| Максимальный пусковой ток | 5 A |
| Макс. ток продолжительной нагрузки | 3 A |
| Мощность отключения (активная нагрузка), максимальная | 750 ВА |
Общие сведения
| Испытательное напряжение, обмотка реле / релейный контакт | 2 кВ AC (50 Гц, 1 мин) |
|---|---|
| Долговечность механическая | > 107 коммутационных циклов |
| Монтажное положение | на выбор |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Вес нетто (SAP) | 128,8 г |
Параметры подключения на стороне входа
| Наименование, подключение | Активная часть |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
Параметры подключения на стороне выхода
| Наименование, подключение | Контактная часть |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
Стандарты и предписания
| Стандарты / нормативные документы | DIN VDE 0110b, Gr. C для 250 В AC |
|---|---|
| DIN EN 50178/DIN VDE 0160 (соотв. разделы) | |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 5.0 | 27371601 |
|---|---|
| eCl@ss 5.1 | 27371600 |
| eCl@ss 6.0 | 27371600 |
| eCl@ss 7.0 | 27371601 |
| eCl@ss 8.0 | 27371601 |
| eCl@ss 9.0 | 27371601 |
