Возможные производители: KLEMSAN

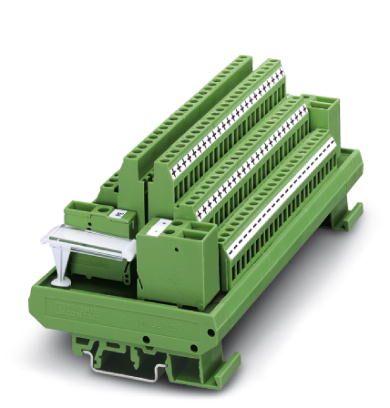

Модуль VARIOFACE с тремя шинами для распределения потенциалов (+, -, PE), монтаж на рейку NS 35/7,5 или NS 32
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Степень защиты | IP20 |
| IP20 |
Общие сведения
| Номинальное напряжение UN | 250 В AC/DC |
|---|---|
| Макс. нагрузочная способность на ответвление | 16 A |
| Суммарный ток | 16 A (на потенциал) |
| Разъем для подачи потенциала | на каждый потенциал (+): 2 питающие / 48 разветвляющих клемм на каждый потенциал (-) 2 питающие-/ 24 разветвляющие клеммы на каждый потенциал (PE) 2 питающие-/ 72 разветвляющих клемм |
| Монтажное положение | на выбор |
| Степень защиты | IP20 |
Параметры подключения 1
| Наименование, подключение | Питание |
|---|---|
| Тип подключения | Винтовые зажимы |
| Резьба винтов | M3 |
| Количество точек подключения | 3 |
| Сечение жесткого провода | 0,5 мм² ... 6 мм² |
| Сечение гибкого провода | 0,5 мм² ... 4 мм² |
| Сечение проводника AWG | 20 ... 10 |
Параметры подключения 2
| Наименование, подключение | Распределение |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,2 мм² ... 4 мм² |
| Сечение гибкого провода | 0,2 мм² ... 2,5 мм² |
| Сечение проводника AWG | 24 ... 12 |
Стандарты и предписания
| Стандарты / нормативные документы | МЭК 60664 |
|---|---|
| DIN EN 50178 | |
| Расчетное напряжение изоляции | 250 В |
| Расчетное импульсное напряжение | 2,2 кВ (Функциональная изоляция) |
| Степень загрязнения | 2 |
| Категория перенапряжения | II |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
