Возможные производители: KLEMSAN

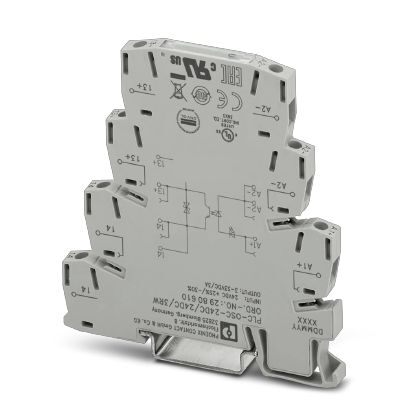

PLC-INTERFACE для ж/д транспорта, состоит из основной клеммы с винтовым зажимом и встроенным миниатюрным полупроводниковым реле, диапазон: 0,7 x UN до 1,25 x UN, диапазон температуры: -25 °C до +70 °C, 1 замыкающий контакт, вход: 24 В DC, выход: 3-33 В DC/3 A
Условия окружающей среды
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
Входные данные
| Входное номинальное напряжение UN | 24 В DC |
|---|---|
| Диапазон входных напряжений относительно UN | 0,7 ... 1,25 |
| Диапазон входных напряжений | 16,8 В DC ... 30 В DC |
| Порог срабатывания, сигнал "0", относительно UN | ≤ 0,3 |
| Порог срабатывания, сигнал "1", относительно UN | ≥ 0,6 |
| Типовой входной ток при UN | 8,5 мА |
| Время включения, типовое | 40 мкс |
| Время отключения, типовое | 200 мкс |
| Индикатор состояния | LED желт. |
| Наименование защиты | Защита от переполюсовки |
| Защитная цепь / модуль | Диод защиты от переполюсовки |
| Частота передачи | 300 Гц |
| Мощность потерь при номинальных условиях | 0,2 Вт |
Выходные данные
| Диапазон выходного напряжения | 3 В DC ... 33 В DC |
|---|---|
| Макс. ток продолжительной нагрузки | 3 A |
| Падение напряжения при макс. рабочем токе | ≤ 200 мВ |
| Выходная коммутация | 2 проводная, изолированная |
| Наименование защиты | Защита от переполюсовки |
| Защита от перенапр. | |
| Защитная цепь / модуль | Диод защиты от переполюсовки |
Параметры подключения 1
| Наименование, подключение | Сторона входа |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| Сечение проводника AWG | 26 ... 14 |
Параметры подключения 2
| Наименование, подключение | Сторона выхода |
|---|---|
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 8 мм |
| Резьба винтов | M3 |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| Сечение проводника AWG | 26 ... 14 |
Общие сведения
| Монтажное положение | на выбор |
|---|---|
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Класс воспламеняемости согласно UL 94 | V0 |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
Стандарты и предписания
| Подключение согласно стандарту | CUL |
|---|---|
| Наименование | Стандарты / нормативные документы |
| Стандарты / нормативные документы | DIN EN 50155/VDE 0115-200 (соответствующие разделы) |
| DIN EN 50178 | |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 5.0 | 27371001 |
|---|---|
| eCl@ss 5.1 | 27371000 |
| eCl@ss 6.0 | 27371600 |
| eCl@ss 7.0 | 27371604 |
| eCl@ss 8.0 | 27371604 |
| eCl@ss 9.0 | 27371604 |
