Артикул:
2981431
Внутрений код:
PC-2981431
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
84,6 кб
Характеристики
Вес, шт
—
423,600 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
73 178.50 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

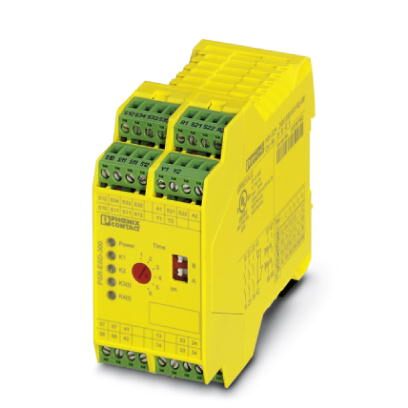

Реле безопасности для контроля аварийного останова и защитной дверцы до SIL 3 или кат. 4, PL e (EN ISO 13849), 1- или 2-канальный режим, автомат. или ручная активация, 3 замык. контакт, 1 размык. контакт, 2 замык. контакта с задержкой отключения от 0,2 с до 300 с, вставная пружинная клемма
Преимущества для Вас
- Макс. 3 контакта без задержки срабатывания и 2 - с задержкой
- Ручной контроль и автоматическая активация
- До кат. 3/4 и PL d/ e согласно ISO 13849-1, SILCL 3 согласно МЭК 62061, SIL 3 согласно МЭК 61508
- Для контроля аварийного останова и положения защитных дверей, а также анализа сигналов от световых барьеров
- Этикетки для защиты от изменения настроек времени (PSR-ESD-300) или электронная защита доступа (PSR-ESD-30)
- Одно- и двухканальное управление
- Регулируемое время задержки в диапазоне 0,2 с ... 300 с (24 ступени)
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -20 °C ... 55 °C (Cоблюдайте кривые) |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Макс. допустимая влажность воздуха (хранение/транспортировка) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Рабочая высота | ≤ 2000 м (через NN) |
Входные данные
| Расчетное напряжение питания цепи управления US | 24 В DC -15 % / +10 % |
|---|---|
| Номинальный ток питания цепи управления IS | тип. 155 мА |
| Потребляемая мощность на US | тип. 3,72 Вт |
| Пусковой ток | 200 мА (при US) |
| s/Ix на S10) | |
| s/Ix на S12) | |
| > -60 мА (при Us/Ix на S22) | |
| s/Ix на S34) | |
| S/Ix на S35) | |
| Потребляемый ток | s/Ix на S10) |
| s/Ix на S12) | |
| > -40 мА (при Us/Ix на S22) | |
| 0 мА (при Us/Ix на S34) | |
| S/Ix на S35) | |
| Напряжение входной, пусковой и обратной цепи | 24 В DC -15 % / +10 % |
| Время срабатывания, типовое | |
| Тип. время притяжения при Us | |
| Время возврата, типовое | |
| Синхронность, вход 1/2 | ∞ |
| Время возврата в состояние готовности | |
| Индикация рабочего напряжения | 1 x СИД зеленый. |
| Индикатор состояния | 4 x LED зел. |
| Защитная схема | Защита от перенапр. Cтабилитроны |
| Частота переключения максимальная | 0,5 Гц |
| Макс. допустимое сопротивление кабельной системы | около 22 Ω (Входная и пусковая цепь при US) |
| Время фильтрации | 1 мс (на A1 при резком падении напряжения при Us) |
| макс. 1,5 мс (на S10, S12; ширина тестового импульса) | |
| 7,5 мс (к S10, S12; частота тестового импульса) | |
| Частота тестового импульса = 5 x ширина тестового импульса |
Выходные данные
| Исполнение контакта | 5 цепей активации |
|---|---|
| 1 сигнальная цепь | |
| Материал контакта | AgSnO2 |
| Максимальное напряжение переключения | 250 В AC/DC (Следует учитывать кривую нагрузки) |
| Минимальное напряжение переключения | 5 В AC/DC |
| Макс. ток продолжительной нагрузки | 6 A (Замыкающий контакт, учитывайте кривые изменения характеристик) |
| 6 A (Размыкатель) | |
| Максимальный пусковой ток | 20 A (Δt 100 мс, контакты без задержки) |
| 8 A (контакты с задержкой срабатывания) | |
| Минимальный пусковой ток | 10 мА |
| Среднеквадрат. значение суммарного тока | 55 A2 (Cоблюдайте кривые) |
| Мощность отключения (активная нагрузка), максимальная | 144 Вт (24 В постоянного тока, τ = 0 мс) |
| 288 Вт (48 В постоянного тока, τ = 0 мс) | |
| 110 Вт (110 В пост. тока, τ = 0 мс, контакты с задержкой: 77 Вт) | |
| 88 Вт (220 В постоянного тока, τ = 0 мс) | |
| 1500 ВА (250 В перем. тока, τ = 0 мс, контакты с задержкой: 2000 ВА) | |
| Мощность отключения (индуктивная нагрузка), максимальная | 42 Вт (24 В пост. тока, τ = 40 мс, контакты с задержкой: 48 Вт) |
| 42 Вт (48 В пост. тока, τ = 40 мс, контакты с задержкой: 40 Вт) | |
| 42 Вт (110 В пост. тока, τ = 40 мс, контакты с задержкой: 35 Вт) | |
| 42 Вт (220 В пост. тока, τ = 40 мс, контакты с задержкой: 33 Вт) | |
| Коммутационная способность минимальная | 50 мВт |
| Долговечность механическая | 10x 106 коммутационных циклов |
| Коммутационная способность (360/ч коммутац. циклов) | 4 A (24 В DC) |
| 4 A (230 В AC) | |
| Выходные предохранители | 10 A gL / gG (Замыкатель) |
| 6 A gL / gG (Размыкатель) |
Общие сведения
| Тип реле | Электромеханическое реле с контактами с принудительной коммутацией согласно EN 50205 |
|---|---|
| Нормальный режим работы | 100 % ED |
| Вес нетто | 423,6 г |
| Монтажное положение | на выбор |
| Тип монтажа | Установка на монтажной рейке |
| Степень защиты | IP20 |
| IP54 | |
| Мин. степень защиты на месте установки | IP54 |
| Материал корпуса | PBT |
| Цвет корпуса | желтый |
Характеристики клемм
| Тип подключения | Пружинный зажим |
|---|---|
| вставной | да |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 16 |
| Длина снятия изоляции | 8 мм |
Параметры техники безопасности
| Категория останова | 0 |
|---|---|
| 1 | |
| Наименование | МЭК 61508 - высокие требования |
| Уровни совокупной безопасности (SIL) | 3 (для контактов с задержкой SIL 2) |
| Наименование | МЭК 61508 - низкие требования |
| Уровни совокупной безопасности (SIL) | 3 (для контактов с задержкой SIL 2) |
| Наименование | EN ISO 13849 |
| Уровень эффективности (PL) | e (для контактов с задержкой PL d) |
| Категория | 4 (Контакты без задержки срабатывания) |
| 3 (контакты с задержкой срабатывания) | |
| Наименование | EN 62061 |
| Ограничение претензий касательно класса безопасности (SIL CL) | 3 (для контактов с задержкой SILCL 2) |
Стандарты и предписания
| Наименование | Воздушный путь и путь утечки между цепями |
|---|---|
| Стандарты / нормативные документы | DIN EN 50178/VDE 0160 |
| Расчетное напряжение изоляции | 250 В AC |
| Расчетное импульсное напряжение / изоляция | Базовая изоляция 4 кВ: между всеми токовыми цепями и корпусом. Безопасное разделение, усиленная изоляция 6 кВ: между 13/14, 23/24, 33/34 и остальными токовыми цепями между 13/14, 23/24, 33/34 |
| Степень загрязнения | 2 |
| Категория перенапряжения | III |
| Ударопрочность | 15г |
| Вибрация (при эксплуатации) | 10 Гц ... 150 Гц, 2г |
| Соответствие нормам | Соответствие CE |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27371102 |
|---|---|
| eCl@ss 4.1 | 27371102 |
| eCl@ss 5.0 | 27371901 |
| eCl@ss 5.1 | 27371900 |
| eCl@ss 6.0 | 27371800 |
| eCl@ss 7.0 | 27371819 |
| eCl@ss 8.0 | 27371819 |
| eCl@ss 9.0 | 27371819 |
