Возможные производители: KLEMSAN

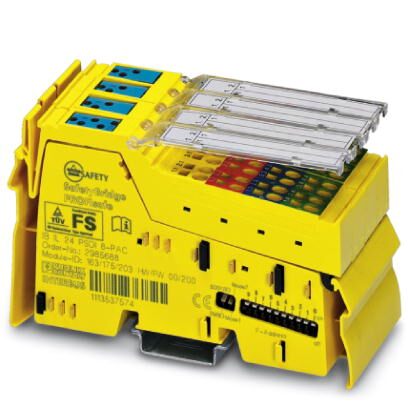

Модуль цифрового ввода для систем обеспечения безопасности SafetyBridge, INTERBUS-Safety и PROFIsafe, степень защиты IP20. Модуль оснащается 4 безопасными цифровыми входами (двухканальное исполнение) или 8 безопасными цифровыми входами (одноканальное исполнение).
Описание изделия
Модуль безопасности представляет собой модуль ввода серии Inline, предназначенный для подключения к любой точке системы SafetyBridge, INTERBUS-Safety или PROFIsafe. Скорость передачи (500 кбод или 2 Мбод) задается с помощью установленного на модуле переключателя. В пределах станции должна быть настроена одна скорость передачи. Модуль оснащается четырьмя безопасными цифровыми входами (двухканальное исполнение) или восемью цифровыми входами (одноканальное исполнение).
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 85 % (Обеспечьте принятие мер по предотвращению избыточной влажности воздуха в рамках допустимого температурного диапазона. ) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 85 % (Обеспечьте принятие мер по предотвращению избыточной влажности воздуха в рамках допустимого температурного диапазона. ) |
| Давление воздуха (эксплуатации) | 80 кПа ... 108 кПа (до 2000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 66 кПа ... 108 кПа (до 3500 м над уровнем моря) |
| Степень защиты | IP20 |
Интерфейсы
| Наименование | Локальная шина Inline |
|---|---|
| Количество каналов | 2 |
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 500 кбит/с / 2 Мбит/с (переключаемый) |
Цифровые входы
| Наименование, вход | Цифровые входы |
|---|---|
| Описание входа | МЭК 61131-2, тип 3 |
| Тип подключения | Пружинный зажим |
| Способ подключения | 2-, 3-, 4-проводной |
| Количество входов | 4 (при двуканальной разводке) |
| 8 (при одноканальной разводке) | |
| Время срабатывания, типовое | См. технические данные |
| Входное напряжение | 24 В DC (через тактовые выходы UT1 и UT2 или внешнее питание) |
| Диапазон входных напряжений, сигнал "0" | -3 В DC ... 5 В DC |
| Диапазон входных напряжений, сигнал "1" | 11 В DC ... 30 В DC |
| Диапазон входных напряжений | -3 В DC ... 30 В DC |
| Типичный входной ток одного канала | 4,2 мА (при 24 В) |
Питание электронного модуля
| Электропитание | 24 В DC (с помощью регулятора напряжения) |
|---|---|
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC |
Общие сведения
| Тип монтажа | Монтажная рейка |
|---|---|
| Вес нетто | 349,4 г |
| Указания по значениям массы | cо штекером |
Потенциалы Inline
| Наименование | Питание логической схемы (UL) |
|---|---|
| Электропитание | 7,5 В DC (см. инструкции по технике безопасности) |
| Потребляемый ток | макс. 180 мА |
| Наименование | Напряжение питания главной цепи (UM) |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | тип. 25 мА (повышение уровня энергопотребления на входах при подаче питания через тактовые выходы, повышение уровня энергопотребления подключенных датчиков при подаче питания через тактовые выходы) |
| макс. 825 мА (см. инструкции по технике безопасности) | |
| Наименование | Питание сегментных цепей (US) |
Параметры техники безопасности
| Наименование | МЭК 61508 - высокие требования |
|---|---|
| Уровни совокупной безопасности (SIL) | макс. 3 (двуканальный; в зависимости от параметров и разводки) |
| Наименование | МЭК 61508 - низкие требования |
| Уровни совокупной безопасности (SIL) | макс. 3 (двуканальный; в зависимости от параметров и разводки) |
| Наименование | EN ISO 13849 |
| Уровень эффективности (PL) | макс. e (двуканальный; в зависимости от параметров и разводки) |
| Категория | макс. 4 (двуканальный; в зависимости от параметров и разводки) |
| Наименование | EN 62061 |
| Ограничение претензий касательно класса безопасности (SIL CL) | макс. 3 (двуканальный; в зависимости от параметров и разводки) |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27240409 |
|---|---|
| eCl@ss 4.1 | 27240409 |
| eCl@ss 5.0 | 27250604 |
| eCl@ss 5.1 | 27242900 |
| eCl@ss 6.0 | 27242600 |
| eCl@ss 7.0 | 27242604 |
| eCl@ss 8.0 | 27242604 |
| eCl@ss 9.0 | 27242604 |
