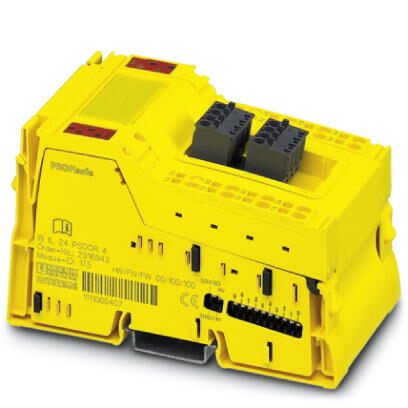

Релейный выходной модуль для децентрализованных систем обеспечения безопасности INTERBUS-Safety и PROFIsafe, класс защиты IP20. Модуль оснащается 4 безопасными релейными выходами с двумя контактами каждый.
Описание изделия
Модуль безопасности представляет собой модуль вывода серии Inline, предназначенный для подключения к любой точке системы SafetyBridge, INTERBUS-Safety или PROFIsafe. Скорость передачи (500 кбод или 2 Мбод) задается с помощью установленного на модуле переключателя. В пределах станции должна быть настроена одна скорость передачи. Модуль имеет четыре безопасных релейных выхода, на каждый из которых приходится по два релейных контакта.
Окружающие условия
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
|---|---|
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 85 % (Обеспечьте принятие мер по предотвращению избыточной влажности воздуха в рамках допустимого температурного диапазона. ) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 85 % (Обеспечьте принятие мер по предотвращению избыточной влажности воздуха в рамках допустимого температурного диапазона. ) |
| Давление воздуха (эксплуатации) | 80 кПа ... 108 кПа (до 2000 м над уровнем моря) |
| Давление воздуха (хранение / транспортировка) | 66 кПа ... 108 кПа (до 3500 м над уровнем моря) |
| Степень защиты | IP20 |
Интерфейсы
| Наименование | Локальная шина Inline |
|---|---|
| Количество каналов | 2 |
| Тип подключения | Распределитель Inline |
| Скорость передачи данных | 500 кбит/с / 2 Мбит/с (переключаемый) |
Питание электронного модуля
| Электропитание | 24 В DC (с помощью регулятора напряжения) |
|---|---|
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC |
Потенциалы Inline
| Наименование | Питание логической схемы (UL) |
|---|---|
| Электропитание | 7,5 В DC (см. инструкции по технике безопасности) |
| Потребляемый ток | макс. 360 мА |
| Наименование | Напряжение питания главной цепи (UM) |
| Электропитание | 24 В DC |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая все отклонения и коэффициент пульсации) |
| Потребляемый ток | тип. 30 мА (все выходы установлены; плюс ток исполнительных элементов) |
| макс. 0,03 A | |
| Наименование | Питание сегментных цепей (US) |
| Электропитание | 24 В |
Релейный выход
| Количество выходов | 4 (Реле безопасности с 2 сухими контактами) |
|---|---|
| Тип подключения | Пружинный зажим |
| Способ подключения | 2-проводная схема |
| Ток переключения | мин. 5 мА |
| макс. 4 A | |
| Коммутационная способность | мин. 60 мВт |
| Макс. ток продолжительной нагрузки | 4 A |
| Напряжение переключения | 24 В DC (Штекер Inline) |
| 250 В AC/DC (Штекер COMBICON) | |
| Диапазон напряжений переключения | 5 В AC/DC ... 30 В AC/DC (Штекер Inline) |
| 5 В AC/DC ... 250 В AC/DC (Штекер COMBICON) | |
| Ток переключения | мин. 5 мА |
| макс. 4 A | |
| Коммутационная способность | мин. 60 мВт |
Параметры техники безопасности
| Наименование | МЭК 61508 - высокие требования |
|---|---|
| Уровни совокупной безопасности (SIL) | макс. 3 (двуканальный; в зависимости от параметров и разводки) |
| Наименование | МЭК 61508 - низкие требования |
| Уровни совокупной безопасности (SIL) | макс. 3 (двуканальный; в зависимости от параметров и разводки) |
| Наименование | EN ISO 13849 |
| Уровень эффективности (PL) | макс. e (двуканальный; в зависимости от параметров и разводки) |
| Категория | макс. 4 (двуканальный; в зависимости от параметров и разводки) |
| Наименование | EN 62061 |
| Ограничение претензий касательно класса безопасности (SIL CL) | макс. 3 (двуканальный; в зависимости от параметров и разводки) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
