Артикул:
0709123
Внутрений код:
PC-709123
Если Вы готовы рассматривать аналоги, просьба сообщить об этом при запросе.
Возможные производители: KLEMSAN
Возможные производители: KLEMSAN
Техническая документация
84 кб
Характеристики
Норма упаковки
—
10
Цвет
—
серый
Сечение провода кв.мм
—
50
Вес, шт
—
86,140 GRM
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
1 283.73 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

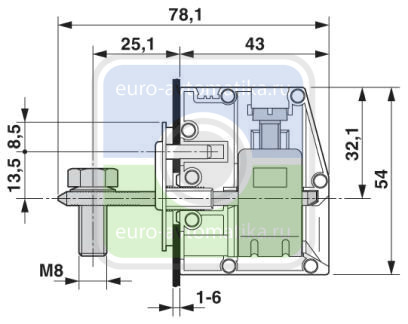

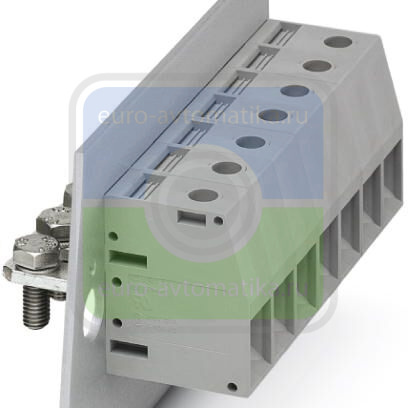

Проходная клемма, тип подключения: Винтовые зажимы, Подсоединение кабельного наконечника, полюсов: 1, ток нагрузки: 150 A, cечение: 16 мм² - 50 мм², AWG 6 - 1/0, yгол между направлениями подключения провода и установки разъема: 0 °, ширина: 18,8 мм, цвет: cерый
Преимущества для Вас
- Простота формирования блоков с помощью вариантов с защелками
- Простота монтажа обеих частей клеммы путем обычного соединения
- Изолированный корпус с защитой от прикосновений новой конструкции
- Варианты для заливки обеспечивают наилучшую герметизацию
- Встроенная защелка обеспечивает возможность автоматического крепления на стенках изолированных корпусов разной толщины
- Универсальный винтовой разъем со стопором
Общие сведения
| Количество ярусов | 1 |
|---|---|
| Количество точек подключения | 2 |
| Номинальное сечение | 50 мм² |
| Цвет | cерый |
| Изоляционный материал | PA |
| Класс воспламеняемости согласно UL 94 | V0 |
| Максимальный ток нагрузки | 150 A |
| Расчетное импульсное напряжение | 8 кВ |
| Степень загрязнения | 3 |
| Категория перенапряжения | III |
| Группа изоляционного материала | I |
| Подключение согласно стандарту | МЭК 60947-7-1 |
| Номинальный ток IN | 150 A |
| Максимальный ток нагрузки | 150 A |
| Номинальное напряжение UN | 690 В |
| Открытая боковая стенка | Нет |
| Полюсов | 1 |
Характеристики клемм
| Указание | Клеммная втулка |
|---|---|
| Сторона подключения | снаружи |
| Тип подключения | Винтовые зажимы |
| Указание | Внимание: В разделе загрузок Вы найдете разрешение на использование продукции, размеры сечений для подключения и указания для подключения алюминиевых проводников. |
| Сечение жесткого проводника мин. | 16 мм² |
| Сечение жесткого проводника макс. | 50 мм² |
| Сечение гибкого проводника мин. | 16 мм² |
| Сечение гибкого проводника макс. | 50 мм² |
| Сечение провода AWG мин. | 6 |
| Сечение провода AWG макс. | 1/0 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 10 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 50 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 10 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 50 мм² |
| 2 жестких провода одинакового сечения, мин. | 6 мм² |
| 2 жестких провода одинакового сечения, макс. | 16 мм² |
| 2 гибких провода одинакового сечения, мин. | 10 мм² |
| 2 гибких провода одинакового сечения, макс. | 16 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. | 6 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. | 16 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. | 6 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. | 10 мм² |
| Длина снятия изоляции | 24 мм |
| Калиберная пробка | B10 |
| Резьба винтов | M6 |
| Мин. момент затяжки | 6 Нм |
| Момент затяжки, макс. | 8 Нм |
| Сторона подключения | внутри |
| Тип подключения | Подсоединение кабельного наконечника |
| Резьба винтов | M8 |
| Мин. момент затяжки | 12 Нм |
| Момент затяжки, макс. | 15 Нм |
Стандарты и предписания
| Подключение согласно стандарту | CSA |
|---|---|
| МЭК 60947-7-1 | |
| Класс воспламеняемости согласно UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e |
|---|---|
| Не содержит опасных веществ, выходящих за пределы пороговых значений |
Классификация
eCl@ss
| eCl@ss 4.0 | 27141131 |
|---|---|
| eCl@ss 4.1 | 27141131 |
| eCl@ss 5.0 | 27141134 |
| eCl@ss 5.1 | 27141100 |
| eCl@ss 6.0 | 27141100 |
| eCl@ss 7.0 | 27141134 |
| eCl@ss 8.0 | 27141134 |
| eCl@ss 9.0 | 27141134 |
