Возможные производители: KLEMSAN

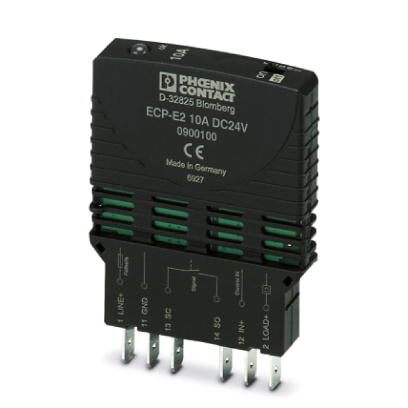

Электронный защитный выключатель, полюсов: 1, тип подключения: Винтовые зажимы, ширина: 12,5 мм, тип предохранителей: электрон., тип предохранителя: Автомат, тип монтажа: на основной элемент, Цвет: черный
Преимущества для Вас
- Обладает преимуществами ограничения тока
- Выходное напряжение импульсного источника остается стабильным
- Достаточное энергоснабжение всех рабочих цепей нагрузки
- Реагирует быстрее импульсного источника на перегрузку и короткое замыкание
- Используется с импульсными источниками питания
- Также возможно дистанционное управление ECP-E2 через управляющий вход (12), например, с помощью ПЛК
Общие сведения
| Указания по монтажу | При установке в ряд без охлаждения при естественной конвекции номинальный ток устройства в следствие термического воздействия при продолжительной эксплуатации (100 % ED) должен составлять макс. 80 %. В установках и механизмах должны применяться специальные меры для исключения повторного запуска частей установки (напр. использование контроллера с функцией безопасности). Параллельное подсоединение большого количества защитных выключателей недопустимо. |
|---|---|
| Тип монтажа | на основной элемент |
| Цвет | черный |
| Полюсов | 1 |
| Категория перенапряжения_GRP | II |
| Изоляционный материал | PA66/6 |
| Класс воспламеняемости согласно UL 94 | V0 |
Электрические данные
| Предохранитель | электрон. |
|---|---|
| Тип предохранителя | Автомат |
| Расчетное импульсное напряжение | 0,5 кВ |
| Рабочее напряжение | 24 В DC |
| 24 В DC (при 50 °C (UL 2367, UL 508, ANSI/ISA 12.12.01)) | |
| 18 В DC ... 32 В DC | |
| Номинальный ток IN | 10 A |
| Требуемые номиналы предохранителей | не требуется, встроенный элемент Fail-Safe |
| Электрическая прочность | макс. 32 В DC (Цепь нагрузки) |
| Степень загрязнения | 2 |
| Категория перенапряжения_GRP | II |
| Группа изоляционного материала | I |
| Коммутационная способность ICN | активное ограничение тока |
| Диапазон тока покоя I0 | тип. 25 мА ±5 мА (во включенном состоянии) |
Размеры
| Высота | 60 мм |
|---|---|
| Ширина | 12,5 мм |
| Глубина | 70 мм |
| Высота NS 35/7,5 | 144 мм |
| Высота NS 35/15 | 151,5 мм |
| Комбинированный модуль, высота | 115 мм |
| Ширина комбинированного модуля | 38 мм |
| Комбинированный модуль, глубина | 112,5 мм |
Окружающие условия
| Степень защиты | IP30 (Область срабатывания) |
|---|---|
| Температура окружающей среды (при эксплуатации) | 0 °C ... 50 °C (без выпадения конденсата) |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27141116 |
|---|---|
| eCl@ss 4.1 | 27141116 |
| eCl@ss 5.0 | 27141116 |
| eCl@ss 5.1 | 27141100 |
| eCl@ss 6.0 | 27141100 |
| eCl@ss 7.0 | 27141116 |
| eCl@ss 8.0 | 27141116 |
| eCl@ss 9.0 | 27141116 |
