Возможные производители: KLEMSAN

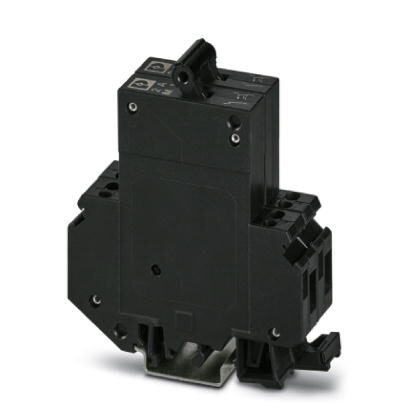

Автоматические выключатели с тепловыми и электромагнитными расцепителями, 2-полюсные, полуинертного типа, 1 замыкающий контакт и 1 размыкающий контакт, с универсальными монтажными ножками для установки на NS 32 или NS 35
Общие сведения
| Количество ярусов | 2 |
|---|---|
| Количество точек подключения | 4 |
| Тип монтажа | Монтажная рейка: 35 мм |
| Цвет | черный |
| Полюсов | 2 |
| Категория перенапряжения_GRP | II |
| Изоляционный материал | PA66 |
| Класс воспламеняемости согласно UL 94 | V-2 |
Электрические данные
| Тип предохранителя | Автомат |
|---|---|
| Расчетное импульсное напряжение | 2,5 кВ |
| Номинальное напряжение | 250 В AC (3 AC 433 В) |
| 65 В DC | |
| Номинальный ток IN | 2 A |
| Сопротивление изоляции Riso | > 100 MΩ (500 В постоян. тока) |
| Измеренная коммутационная способность короткого замыкания Icn | 400 A |
| 2500 A (32 В DC) | |
| Коммутационная способность короткого замыкания Ik | 5000 A () |
| 2000 A (UL 1077: 65 В DC) | |
| Электрическая прочность | 3000 В AC (Область срабатывания) |
| 3000 В AC (От основного к вспомогательному электроконтуру) | |
| 1500 В AC (полюс к полюсу) | |
| Макс. кол-во коммутационных циклов | 10000 (при 1 x In, индукт.) |
| Степень загрязнения | 2 |
| Категория перенапряжения_GRP | II |
| Группа изоляционного материала | II |
Окружающие условия
| Степень защиты | IP30 (Область срабатывания) |
|---|---|
| IP20 (Участок подсоединения) | |
| Температура окружающей среды (при эксплуатации) | -30 °C ... 60 °C |
Параметры подключения
| Сечение жесткого проводника мин. | 0,2 мм² |
|---|---|
| Сечение жесткого проводника макс. | 6 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение гибкого проводника макс. | 4 мм² |
| Сечение провода AWG мин. | 24 |
| Сечение провода AWG макс. | 10 |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин. | 0,25 мм² |
| Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс. | 4 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, мин. | 0,25 мм² |
| Сечение гибкого проводника с кабельным наконечником, с пластмассовой втулкой, макс. | 2,5 мм² |
| 2 жестких провода одинакового сечения, мин. | 0,2 мм² |
| 2 жестких провода одинакового сечения, макс. | 0,75 мм² |
| 2 гибких провода одинакового сечения, мин. | 0,2 мм² |
| 2 гибких провода одинакового сечения, макс. | 0,75 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, мин. | 0,25 мм² |
| 2 гибких провода одинакового сечения, без пластмассовой втулки AEH, макс. | 1 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, мин. | 0,5 мм² |
| 2 гибких провода одинакового сечения, с пластмассовой втулкой TWIN-AEH, макс. | 2,5 мм² |
| Тип подключения | Винтовые зажимы |
| Длина снятия изоляции | 12 мм |
| Калиберная пробка | A3 |
| Резьба винтов | M3 |
| Мин. момент затяжки | 0,6 Нм |
| Момент затяжки, макс. | 0,8 Нм |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
Классификация
eCl@ss
| eCl@ss 4.0 | 27141116 |
|---|---|
| eCl@ss 4.1 | 27141116 |
| eCl@ss 5.0 | 27141116 |
| eCl@ss 5.1 | 27141100 |
| eCl@ss 6.0 | 27141100 |
| eCl@ss 7.0 | 27141116 |
| eCl@ss 8.0 | 27141116 |
| eCl@ss 9.0 | 27141116 |
