Артикул:
72728
Внутрений код:
EAT-72728
Характеристики
Номинальный ток, А
—
6.3
Вид
—
Номинальный непрерывный ток, А
—
6.3
Настройка расцепителя перегрузки Ir, А
—
6.3
Настройка электромагнитного расцепителя
—
88
Номинальный ток АС-15 при 220В, 230В, 240В; А
—
Винтовые
Все характеристики
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
12 535.30 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
|
Ассортимент
|

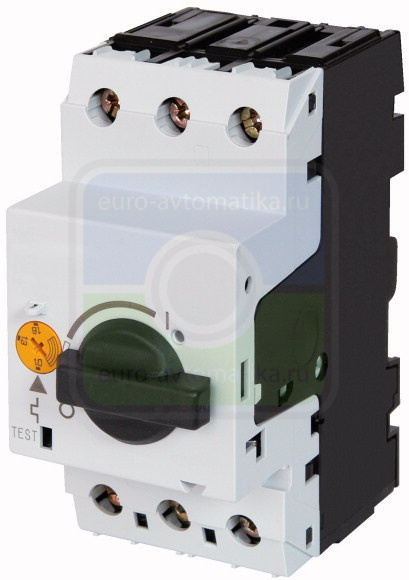

Автомат защиты двигателя PKM0 до 32 A | ||||||
|
Основная функция
|
Только защита от короткого замыкания | ||||||
|
|
|
||||||
|
Примечание
|
Подходит также для двигателей класса эффективности IE3. Устройства, совместимые с IE3, обозначаются логотипом на упаковке. |
||||||
|
Техника присоединения
|
Винтовые клеммы | ||||||
|
графические условные обозначения
|
|
||||||
|
макс. расчетная рабочая мощность
|
|||||||
|
AC-3
|
|||||||
|
220 В 230 В 240 В
|
P | кВт | 1.1 | ||||
|
380 В 400 В 415 В
|
P | кВт | 2.2 | ||||
|
440 В
|
P | кВт | 3 | ||||
|
500 В
|
P | кВт | 3 | ||||
|
660 B 690 B
|
P | кВт | 4 | ||||
|
измеренный ток длительной нагрузки
|
Iu | A | 6.3 | ||||
|
диапазон установки
|
|||||||
|
Расцепители короткого замыкания
|
|||||||
|
макс.
|
Irm | A | 97.7 | ||||
указания
|
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
|
Технические характеристики для подтверждения типа конструкции
|
|||
|
Номинальный ток для указания потери мощности
|
In | A | 6.3 |
|
Потеря мощности на полюс, в зависимости от тока
|
Pvid | W | 0 |
|
Потеря мощности оборудования, в зависимости от тока
|
Pvid | W | 5.68 |
|
Статическая потеря мощности, не зависит от тока
|
Pvs | W | 0 |
|
Способность отдавать потери мощности
|
Pve | W | 0 |
|
Мин. рабочая температура
|
°C | -25 | |
|
Макс. рабочая температура
|
°C | 55 | |
|
Проверка конструкции IEC/EN 61439
|
|||
|
10.2 твёрдость материалов и деталей
|
|||
|
10.2.2 Коррозионная стойкость
|
Требования производственного стандарта выполнены. | ||
|
10.2.3.1 Нагревостойкость изоляции
|
Требования производственного стандарта выполнены. | ||
|
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве
|
Требования производственного стандарта выполнены. | ||
|
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве
|
Требования производственного стандарта выполнены. | ||
|
10.2.4 Устойчивость к ультрафиолетовому излучению
|
Требования производственного стандарта выполнены. | ||
|
10.2.5 Подъём
|
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
|
10.2.6 Испытание на удар
|
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
|
10.2.7 Ярлыки
|
Требования производственного стандарта выполнены. | ||
|
10.3 Класс защиты изоляции
|
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
|
10.4 Воздушные промежутки и пути утечки тока
|
Требования производственного стандарта выполнены. | ||
|
10.5 Защита от удара электрическим током
|
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
|
10.6 Монтаж оборудования
|
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
|
10.7 Внутренние электрические цепи и соединения
|
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
|
10.8 Подключения проводов, введённых снаружи
|
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
|
10.9 Свойства изоляции
|
|||
|
10.9.2 Электрическая прочность при рабочей частоте
|
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
|
10.9.3 Прочность по отношению к импульсному напряжению
|
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
|
10.9.4 Проверка оболочек кабелей из изолирующего материала
|
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
|
10.10 Нагрев
|
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
|
10.11 Стойкость к коротким замыканиям
|
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
|
10.12 Электромагнитная совместимость
|
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
|
10.13 Механическая функция
|
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / Motor protection circuit-breaker (EC000074) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Motor protection circuit-breaker (ecl@ss8.1-27-37-04-01 [AGZ529013]) | |||
|
Overload release current setting
|
A | 0 - 0 | |
|
Adjustment range undelayed short-circuit release
|
A | 98 - 98 | |
|
Thermal protection
|
No | ||
|
Phase failure sensitive
|
No | ||
|
Switch off technique
|
Magnetic | ||
|
Rated operating voltage
|
V | 690 - 690 | |
|
Rated permanent current Iu
|
A | 6.3 | |
|
Rated operation power at AC-3, 230 V
|
kW | 1.1 | |
|
Rated operation power at AC-3, 400 V
|
kW | 2.2 | |
|
Type of electrical connection of main circuit
|
Screw connection | ||
|
Type of control element
|
Turn button | ||
|
Device construction
|
Built-in device fixed built-in technique | ||
|
With integrated auxiliary switch
|
No | ||
|
With integrated under voltage release
|
No | ||
|
Number of poles
|
3 | ||
|
Rated short-circuit breaking capacity lcu at 400 V, AC
|
kA | 150 | |
|
Degree of protection (IP)
|
IP20 | ||
|
Height
|
mm | 93 | |
|
Width
|
mm | 45 | |
|
Depth
|
mm | 76 |
Документы
Техническая документация
568,1 кб
Дилерский сертификат
56 кб
Номинальный ток, А
6.3
Вид
Номинальный непрерывный ток, А
6.3
Настройка расцепителя перегрузки Ir, А
6.3
Настройка электромагнитного расцепителя
88
Номинальный ток АС-15 при 220В, 230В, 240В; А
Винтовые
Максимальная мощность двигателя , АС-3, 380В, 400В, 415В, кВт
1.1
Максимальная мощность двигателя , АС-3, 440В, кВт
2.2
Максимальная мощность двигателя , АС-3, 500В, кВт
3
Максимальная мощность двигателя , АС-3, 660В, 690В, кВт
3
