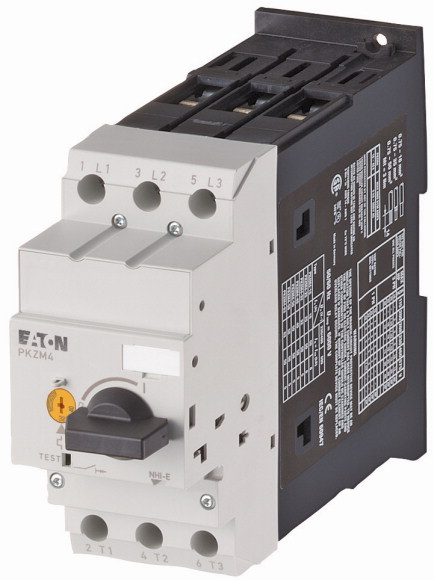

PKZM4-58 Автоматические выключатели защиты двигателя MOELLER / EATON (арт.222394)

Артикул: 222394

Внутренний код: EAT-222394

Дилерский сертификат 56 кб

Техническая документация 632 кб

Предварительный просмотр в 3D

Характеристики

Номинальный ток, А

—

Вид

—

Автоматический выключатель защиты двигателя

Номинальный непрерывный ток, А

—

Настройка расцепителя перегрузки Ir, А

—

50-58

Вид зажимов

—

Винтовые

Настройка расцепителя КЗ Irm, А

—

812

Все характеристики

• Cрок поставки 2-7 дней - 18 шт.

Цена

34 593.11 руб./шт

Розница

по запросу

Мелкоопт

по запросу

Среднеопт

по запросу

Суперопт

по запросу

В корзину

Купить в 1 клик

Рассчитать доставку

Короткий срок поставки

Клиентский сервис

Доступная цена

Товар сертифицирован

Программа поставок

Ассортимент

Автомат защиты двигателя PKZM4 до 65 A

Основная функция

Защита двигателя

Примечание

Подходит также для двигателей класса эффективности IE3.
Устройства, совместимые с IE3, обозначаются логотипом на упаковке.

Техника присоединения

Винтовые клеммы

графические условные обозначения

макс. расчетная рабочая мощность

AC-3

220 В 230 В 240 В

кВт

380 В 400 В 415 В

кВт

440 В

кВт

500 В

кВт

660 B 690 B

кВт

диапазон установки

Расцепитель перегрузки

I_r

50 - 58

Расцепители короткого замыкания

макс.

I_rm

899

указания


Дополнительное оснащение	Страница
3 стандартных вспомогательных контакта	? 072896
5 сигнализаторов срабатывания	? 072898
6 расцепителей рабочих токов, расцепителей минимального напряжения	? 073187
Чувствительность к выпадению фаз согласно IEC/EN 60947-4-1, VDE 0660 часть 102
возможна фиксация на DIN-рейке IEC/EN 60715, с высотой 7,5 или 15 мм
PTB 10 ATEX 3012, учесть руководство	? 266165

Технические характеристики

Общая информация
Стандарты и положения			IEC/EN 60947, VDE 0660
Стойкость к климатическим воздействиям			Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30
Температура окружающей среды
Хранение		°C	- 40 - 80
разомкнут		°C	-25 - +55
в капсульном корпусе		°C	- 25 - 40
установочное положение
Направление подвода питания			любая
Класс защиты
Устройство			IP20
Соединительные клеммы			IP00
защита от прикосновения			защита от прикосновения пальцами и тыльной стороной кистей рук
Удароустойчивость, импульс полусинуса 10 мс согласно IEC 60068-2-27		g	15
Высота установки		M	макс. 2000
Поперечные сечения соединения главного провода
Винтовые клеммы
одножильный		мм²	1 x (1 - 50) 2 x (1 - 35)
тонкопроволочный с оконечной муфтой согласно DIN 46228		мм²	1 x (1 - 35) 2 x (1 - 35)
одно- или многожильные		AWG	14 - 2
Длина зачистки		мм	14
Момент затяжки соединительных винтов
Главный провод		Нм	3.3
Цепи главного тока
Номинальная устойчивость к импульсу	U_imp	В перем. тока	6000
Категория перенапряжения / степень загрязнения			III/3
Номинальное напряжение	U_e	В перем. тока	690
Измеренный ток длительной нагрузки = расчетный рабочий ток	I_u = I_e	A	58 открыт 58 закапсюлирован
Номинальная частота	f	Гц	40 - 60
Электрические тепловые потери (3-полюсный прогретый)		W	28,2
Механический срок службы	Переключения	x 10⁶	0.03
Электрический срок службы (AC-3 при 400 В)	Переключения	x 10⁶	0.03
максимальная частота коммутаций		S/h
макс. частота коммутаций		S/h	40
стойкость к коротким замыканиям
Пост. ток (DC)
стойкость к коротким замыканиям		кА	60
Указание			до 250 В
Коммутационная способность двигателя
AC-3 (до 690 В)		A	65
DC-5 (до 250 В)		A	63 (3 контакта в серии)
Расцепитель
Температурная компенсация
согласно IEC/EN 60947, VDE 0660		°C	- 5 … 40
Рабочий диапазон		°C	- 25 … 55
Остаточная ошибка температурной компенсации для T > 40 °C			0.25 %/K
Диапазон установок расцепителей перегрузки		x I_u	0.6 - 1
Расцепители короткого замыкания			Базовое устройство, фиксированно установленное: 15,5 x I_u
Допуск расцепителя короткого замыкания			± 20%
Чувствительность к выпадению фаз			IEC/EN 60947-1-1, VDE 0660 часть 102
Опробованные рабочие характеристики
Коммутационная способность
максимальная мощность двигателя
трехфазн.
460 В 480 В		л.с.	40
575 В 600 В		л.с.	50
Номинальный ток короткого замыкания, тип E		SCCR
240 В		kA	50
480 Y / 277 B		kA	50
требуемое дополнительное оснащение			BK50/3-PKZ4-E
Номинальный ток короткого замыкания, групповая защита		SCCR
600 В кор. замык.
SCCR (предохранитель)		kA	42
Макс. предохранитель		A	600
SCCR (CB)		kA	42
макс. CB		A	600

Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)

Технические характеристики для подтверждения типа конструкции
Номинальный ток для указания потери мощности	I_n	A	58
Потеря мощности на полюс, в зависимости от тока	P_vid	W	9.4
Потеря мощности оборудования, в зависимости от тока	P_vid	W	28.2
Статическая потеря мощности, не зависит от тока	P_vs	W	0
Способность отдавать потери мощности	P_ve	W	0
Мин. рабочая температура		°C	-25
Макс. рабочая температура		°C	55
Проверка конструкции IEC/EN 61439
10.2 твёрдость материалов и деталей
10.2.2 Коррозионная стойкость			Требования производственного стандарта выполнены.
10.2.3.1 Нагревостойкость изоляции			Требования производственного стандарта выполнены.
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве			Требования производственного стандарта выполнены.
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве			Требования производственного стандарта выполнены.
10.2.4 Устойчивость к ультрафиолетовому излучению			Требования производственного стандарта выполнены.
10.2.5 Подъём			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.6 Испытание на удар			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.2.7 Ярлыки			Требования производственного стандарта выполнены.
10.3 Класс защиты изоляции			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.4 Воздушные промежутки и пути утечки тока			Требования производственного стандарта выполнены.
10.5 Защита от удара электрическим током			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.6 Монтаж оборудования			Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
10.7 Внутренние электрические цепи и соединения			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.8 Подключения проводов, введённых снаружи			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9 Свойства изоляции
10.9.2 Электрическая прочность при рабочей частоте			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.3 Прочность по отношению к импульсному напряжению			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.9.4 Проверка оболочек кабелей из изолирующего материала			Находится в сфере ответственности компании, монтирующей распределительные устройства.
10.10 Нагрев			Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
10.11 Стойкость к коротким замыканиям			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.12 Электромагнитная совместимость			Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств.
10.13 Механическая функция			Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)

Low-voltage industrial components (EG000017) / Motor protection circuit-breaker (EC000074)
Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Motor protection circuit-breaker (ecl@ss8.1-27-37-04-01 [AGZ529013])
Overload release current setting	A	50 - 58
Adjustment range undelayed short-circuit release	A	899 - 899
Thermal protection		No
Phase failure sensitive		Yes
Switch off technique		Thermomagnetic
Rated operating voltage	V	690 - 690
Rated permanent current Iu	A	58
Rated operation power at AC-3, 230 V	kW	17
Rated operation power at AC-3, 400 V	kW	30
Type of electrical connection of main circuit		Screw connection
Type of control element		Turn button
Device construction		Built-in device fixed built-in technique
With integrated auxiliary switch		No
With integrated under voltage release		No
Number of poles		3
Rated short-circuit breaking capacity lcu at 400 V, AC	kA	50
Degree of protection (IP)		IP20
Height	mm	140
Width	mm	55
Depth	mm	160

Апробации

Product Standards			IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 No. 60947-4-1-14; CE marking
UL File No.			E36332
UL Category Control No.			NLRV
CSA File No.			165628
CSA Class No.			3211-05
North America Certification			UL listed, CSA certified
Specially designed for North America			No
Suitable for			Branch circuit: Manual type E if used with terminal, or suitable for group installations

Документы

Номинальный ток, А	58
Вид	Автоматический выключатель защиты двигателя
Номинальный непрерывный ток, А	58
Настройка расцепителя перегрузки Ir, А	50-58
Вид зажимов	Винтовые
Настройка расцепителя КЗ Irm, А	812
Максимальная мощность двигателя , АС-3, 220В, 230В, 240В, кВт	17
Максимальная мощность двигателя , АС-3, 380В, 400В, 415В, кВт	30
Максимальная мощность двигателя , АС-3, 440В, кВт	37
Максимальная мощность двигателя , АС-3, 500В, кВт	37
Максимальная мощность двигателя , АС-3, 660В, 690В, кВт	55
