Артикул:
183073
Внутрений код:
EAT-183073
Дилерский сертификат
56 кб
Техническая документация
250,7 кб
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
112 076.54 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок

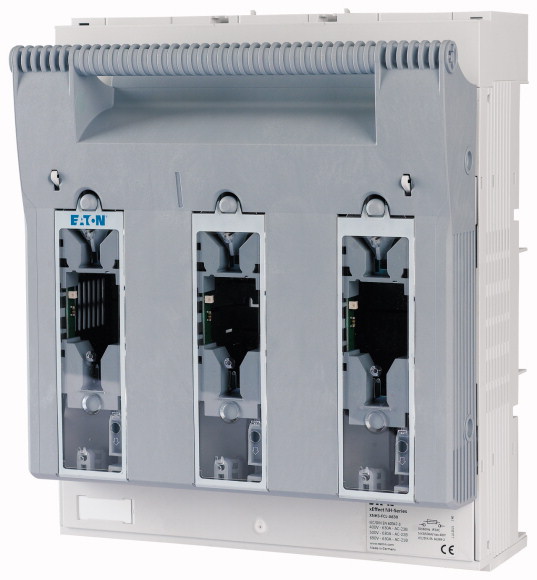

Basic function |
Fuse control - light | ||
Полюсы |
3-полюсн. | ||
Mounting type |
DIN rails Mounting plate |
||
Size |
3 | ||
Type of connection |
Flat connection | ||
Расчетный рабочий ток |
Ie | A | 630 |
Front degree of protection (XNH installed) |
IP20 (Operating status) IP2XC (Contact protection) IP10 (Handle cover open) |
||
Номинальное напряжение |
Ue | В перем. тока | 690 |
Номинальное напряжение |
Ue | В пост. тока | 440 |
Rated conditional short-circuit current |
kA |
120 (500 V) 100 (690 V) |
|
Пожарные свойства |
Self-extinguishing as per UL 94 | ||
Description |
Current paths of electrolytic copper, silver-plated With optical signalling of triggered fuse-links |
Технические характеристики
| Электрический | |||
Стандарты и предписания |
IEC/EN 60947-3 | ||
Номинальное напряжение |
Ue | В перем. тока | 690 |
Номинальное напряжение |
Ue | В пост. тока | 440 |
Расчетный рабочий ток |
Ie | A | 630 |
Номинальная частота |
f | Гц | 40 - 60 |
Номинальные выдерживаемые напряжения изоляции |
Ui | В перем. тока | 800 |
Total heat dissipation at Ith (without fuses) |
Pv | W | 51 |
Heat dissipation at 80% (without fuses) |
Pv | W | 32.5 |
Номинальная устойчивость к импульсу |
Uimp | кВ | 8 |
Категория применения AC-23B |
|||
Номинальное напряжение AC |
Ue | В перем. тока | 400 |
Расчетный рабочий ток |
Ie | A | 630 |
Категория применения AC-22B |
|||
Номинальное напряжение AC |
Ue | В перем. тока | 500 |
Расчетный рабочий ток |
Ie | A | 630 |
Категория применения AC-21B |
|||
Номинальное напряжение AC |
Ue | В перем. тока | 690 |
Расчетный рабочий ток |
Ie | A | 630 |
Категория применения DC-22B |
|||
Rated operating voltage |
Ue | V DC | DC values on request |
Rated operating current |
Ie | A | DC values on request |
Категория применения DC-21B |
|||
Rated operating voltage |
Ue | V DC | DC values on request |
Rated operating current |
Ie | A | DC values on request |
Rated conditional short-circuit current |
kA |
120 (500 V) 100 (690 V) |
|
Rated short-time withstand current |
Icw | kA | 10 |
Предохранитель макс. |
|||
Size according to DIN VDE 0636-2 |
3 / 2 | ||
Max. permitted power loss per fuse link
|
Pv | W | 48 |
Электрический срок службы |
Переключения | 200 | |
| Механический | |||
Front degree of protection (XNH installed) |
IP20 (Operating status) IP2XC (Contact protection) IP10 (Handle cover open) |
||
Температура окружающей среды |
°C | -25 - +55 | |
Rated operating mode |
Permanent operation | ||
Activation |
Dependent manual activation | ||
установочное положение |
вертикально, горизонтально | ||
Высота установки |
M | макс. 2000 | |
Категория перенапряжения / степень загрязнения |
III/3 | ||
RoHS (в соответствии с директивой ЕС 2002/95/EG Европейского Парламента и Совета) |
Yes | ||
Направление подвода питания |
любая | ||
Lockable |
Yes, optional | ||
Sealable |
Yes, Standard | ||
материал |
|||
Материал |
Полиамид | ||
Цвет |
Серый | ||
Пожарные свойства |
Self-extinguishing as per UL 94 | ||
Halogen-free |
Yes | ||
Voltage test |
Yes, sliding inspection windows | ||
Механический срок службы |
Переключения | 800 | |
Стойкость к токам утечки |
CTI 600 | ||
Температуроустойчивость |
°C | 125 | |
| Поперечные сечения соединения | |||
Плоское подключение |
|||
Bolt diameter |
M10 | ||
Cable lug max. width |
mm | 56 | |
Flat busbar |
mm | 50 x 10 | |
Столбчатый зажим |
|||
многожильный |
мм2 | 95 - 300 Cu/Al | |
Медная полоса |
Количество сегментов x ширина x толщина | мм | 6 x 16 x 0,8 - 10 x 32 x 1 |
Столбчатый зажим |
|||
многожильный |
мм2 | auf Anfrage | |
Медная полоса |
Количество сегментов x ширина x толщина | мм | 11 x 21 x 1 |
Призматический зажим |
|||
1 отверстие |
мм2 | 120 - 300 Cu/Al | |
Двойной призматический зажим |
|||
многожильный |
мм2 | 2x (120 - 240) Cu/Al |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 630 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 7.3 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 22 |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Ui = 800 В перем. тока | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / Fuse switch disconnector (EC001040) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Off-load switch, circuit breaker, control switch / Fuse switch disconnector (ecl@ss8.1-27-37-14-01 [AKF058010]) | |||
Version as main switch |
No | ||
Version as safety switch |
No | ||
Max. rated operation voltage Ue AC |
V | 690 | |
Rated permanent current Iu |
A | 630 | |
Rated operation power at AC-23, 400 V |
kW | 0 | |
Conditioned rated short-circuit current Iq |
kA | 120 | |
Rated short-time withstand current lcw |
kA | 3 | |
Suitable for fuses |
NH3 | ||
Number of poles |
3 | ||
With error protection |
Yes | ||
Type of electrical connection of main circuit |
Screw connection | ||
Suitable for ground mounting |
Yes | ||
Suitable for front mounting 4-hole |
No | ||
Suitable for busbar mounting |
No | ||
Type of control element |
Cover grip | ||
Position control element |
Front side | ||
Motor drive optional |
No | ||
Motor drive integrated |
No | ||
Version as emergency stop installation |
No | ||
Degree of protection (IP), front side |
- |
