Артикул:
285556
Внутрений код:
EAT-285556
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
111 016.30 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Расчетные токи утечки |
I?n | A | 0.3 |
Описание |

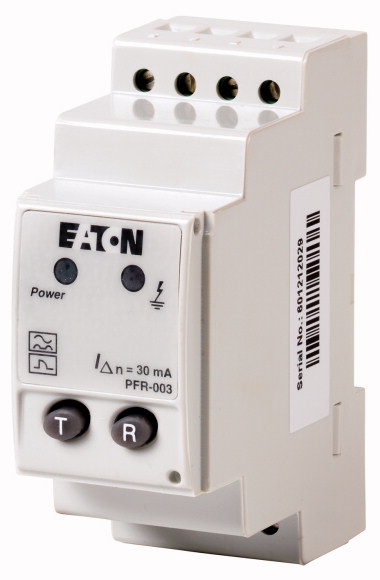

чувствительный к импульсным токам Встроен вспомогательный контакт (1 переключающий контакт) Шинный трансформатор должен быть заказан в комплекте Не проверен UL/CSA |
||
Номинальное управляющее напряжение источника питания |
Us | В | 230 В перем. тока 50/60Гц |
Технические характеристики
| Электрический | |||
Стандарты и предписания |
IEC/EN 60947-2, IEC 755, IEC 1008, IEC 1009 | ||
Чувствительность |
чувствительный к импульсным токам, тип A | ||
Номинальное управляющее напряжение источника питания |
Us | В перем. тока | 230 ±20% (50/60 Гц) |
Расчетная рабочая мощность |
Pe | W | 3 |
Расчетные токи утечки |
I?n | A | 0.3 |
Время задержки |
tv | с | 0,02 (без задержки) |
Релейные контакты |
1 встроенный переключающий контакт | ||
Номинальное напряжение релейных контактов |
В перем./пост. тока | 250/100 | |
Расчетный рабочий ток релейных контактов |
A | 6 | |
| Механический | |||
Монтажный размер колпачков |
мм | 45 | |
Цокольный размер корпуса |
мм | 85 | |
Ширина устройства |
мм | 45 | |
Монтаж |
Быстродействующее крепление для DIN-рейки DIN 46277, IEC/EN 60715 | ||
Клеммы вверху и внизу |
Столбчатые зажимы | ||
Защита клемм |
защита от прикосновения пальцами и тыльной стороной кистей рук BGV A2, согласно VDE 106 часть 100 | ||
Поперечные сечения соединения |
мм? | 2 x 0,75 - 2,5 сплошной, 2 x 0,75 - 1,5 гибкий/с оконечной муфтой | |
| Температура окружающей среды | |||
Эксплуатация |
°C | -10 - +50 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Мин. рабочая температура |
°C | -10 | |
Макс. рабочая температура |
°C | 50 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0
| Low-voltage industrial components (EG000017) / Residual current release for power circuit breaker (EC001021) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Circuit breaker (LV < 1 kV) / Fault current switch for circuit breakers (ecl@ss8.1-27-37-04-11 [AKF009010]) | |||
Rated control supply voltage Us at AC 50HZ |
V | 184 - 276 | |
Rated control supply voltage Us at AC 60HZ |
V | 184 - 276 | |
Rated control supply voltage Us at DC |
V | 0 - 0 | |
Rated fault current |
A | 0.3 - 0.3 | |
Max. power on-delay time |
ms | 20 | |
Delay adjustable |
No | ||
Max. rated operation voltage Ue |
V | 276 |
