Артикул:
283195
Внутрений код:
EAT-283195
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
32 366.67 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Основная функция |
Реверсивный пускатель (комплектные устройства) | |||||||||||
Основное устройство |
MSC | |||||||||||
|
||||||||||||
Примечание |
Подходит также для двигателей класса эффективности IE3. Устройства, совместимые с IE3, обозначаются логотипом на упаковке. |
|||||||||||
Параметры двигателя |
||||||||||||
Расчетная рабочая мощность |
||||||||||||
AC-3 |
||||||||||||
380 В 400 В 415 В |
P | кВт |
0.37 0.55 |
|||||||||
Расчетный рабочий ток |
Ie | A |
1.1 1.5 |
|||||||||
Расчетный ток короткого замыкания 380 - 415 В |
Iq | кА | 150 | |||||||||
диапазон установки |
||||||||||||
Диапазон установок расцепителей перегрузки
|
Ir | A | 1 - 1.6 | |||||||||
без задержки
|
Irm | A | 24,8 | |||||||||
Тип координации |
Тип координации "1" Тип координации "2" |
|||||||||||
графические условные обозначения |
|
|||||||||||
Управляющее напряжение |
24 V DC | |||||||||||
| постоянное напряжение | ||||||||||||
|
Автоматы защиты двигателей PKZM0-1,6 PKZM0-1,6 |
||||||||||||
| силовой контактор DILM7-01(...) | ||||||||||||
|
Набор проводов для реверсивного пускателя Механический модуль перемычки и электрический контактный модуль с реверсивным соединителем PKZM0-XRM12 |
||||||||||||

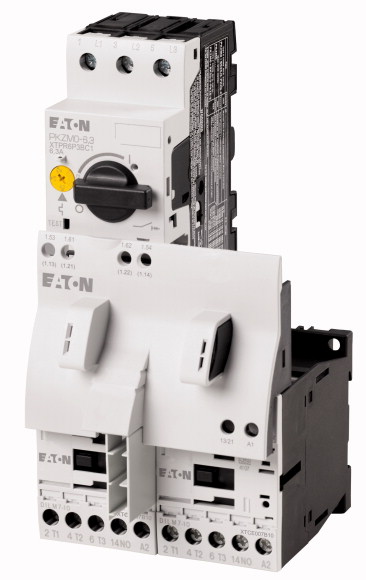

| указания Реверсивные пускатели (комплектные устройства) состоит из автомата защиты двигателей PKZM0 и двух силовых контакторов DILM. При монтаже пускателей до 12 А на DIN рейке без адаптеров на DIN рейке устанавливается только автомат защиты двигателей. Контакторы механически крепятся посредством соединительного модуля. Управляющие провода: до 6 проводов с наружным диаметром до 2,5 мм или 4 провода с наружным диаметром до 3,5 мм. Начиная с 16 A автоматы защиты двигателей и контакторы монтируются на адаптер для установки на DIN рейку. Соединение линий главного тока между PKZ и контактором производится через электрический контактный модуль. Комплектные устройства с механической блокировкой, пускатели до 12 A также имеют электрическую блокировку. При использовании вспомогательного контакта DILA-XHIT… (? 101042) вставные электрические соединители можно вынимать без снятия установленного сверху вспомогательного контакта.
|
Технические характеристики
| Общая информация | |||
Стандарты и предписания |
IEC/EN 60947-4-1, VDE 0660 UL 508 (по запросу) CSA C 22.2 № 14 (по запросу) |
||
установочное положение |
|
||
| Цепи главного тока | |||
Номинальная устойчивость к импульсу |
Uimp | В перем. тока | 6000 |
Категория перенапряжения / степень загрязнения |
III/3 | ||
Номинальное напряжение |
Ue | В | 230 - 415 |
Расчетный рабочий ток |
|||
открытый, 3-полюсный, 50 - 60 Гц |
|||
380 B 400 B |
Ie | A | 1.6 |
| другие технические характеристики | |||
Автоматы защиты двигателей PKZM0, PKE |
Автомат защиты двигателя PKZM0, см. группу продукции Автоматы защиты двигателей/PKZM0 Силовые контакторы DILM, см. группу продукции Силовые контакторы Реле времени DILET, ETR, см. группу продукции "силовые контакторы", "электронные реле времени" |
||
| потребляемая мощность | |||
Управляется постоянным током DC |
Удержание | W | 3 |
| Опробованные рабочие характеристики | |||
Вспомогательный контакт |
|||
Пилотный режим |
|||
Работа от перем. тока |
A600 | ||
Управляется постоянным током DC |
P300 | ||
Общее применение |
|||
Перем. ток (AC) |
В | 600 | |
Перем. ток (AC) |
A | 15 | |
Пост. ток (DC) |
В | 250 | |
Пост. ток (DC) |
A | 1 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 1.6 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 1.9 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 5.7 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 2.6 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 55 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / Motor starter/Motor starter combination (EC001037) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Load breakout, motor breakout / Motor starter combination (ecl@ss8.1-27-37-09-05 [AJZ718010]) | |||
Kind of motor starter |
Reversing starter | ||
With short-circuit release |
Yes | ||
Rated control supply voltage Us at AC 50HZ |
V | 0 - 0 | |
Rated control supply voltage Us at AC 60HZ |
V | 0 - 0 | |
Rated control supply voltage Us at DC |
V | 24 - 24 | |
Voltage type for actuating |
DC | ||
Rated operation power at AC-3, 230 V, 3-phase |
kW | 0.25 | |
Rated operation power at AC-3, 400 V |
kW | 0.55 | |
Rated power, 460 V, 60 Hz, 3-phase |
kW | 0 | |
Rated power, 575 V, 60 Hz, 3-phase |
kW | 0 | |
Rated operation current Ie |
A | 1.5 | |
Rated operation current at AC-3, 400 V |
A | 1.6 | |
Overload release current setting |
A | 1 - 1.6 | |
Rated conditional short-circuit current, type 1, 480 Y/277 V |
A | 0 | |
Rated conditional short-circuit current, type 1, 600 Y/347 V |
A | 0 | |
Rated conditional short-circuit current, type 2, 230 V |
A | 50000 | |
Rated conditional short-circuit current, type 2, 400 V |
A | 50000 | |
Number of auxiliary contacts as normally open contact |
0 | ||
Number of auxiliary contacts as normally closed contact |
0 | ||
Ambient temperature, , upper operating limit |
°C | 60 | |
Temperature compensated overload protection |
Yes | ||
Release class |
CLASS 10 | ||
Type of electrical connection of main circuit |
Screw connection | ||
Type of electrical connection for auxiliary- and control current circuit |
Screw connection | ||
Rail mounting possible |
Yes | ||
Degree of protection (IP) |
IP20 | ||
Supporting protocol for TCP/IP |
No | ||
Supporting protocol for PROFIBUS |
No | ||
Supporting protocol for CAN |
No | ||
Supporting protocol for INTERBUS |
No | ||
Supporting protocol for ASI |
No | ||
Supporting protocol for MODBUS |
No | ||
Supporting protocol for Data-Highway |
No | ||
Supporting protocol for DeviceNet |
No | ||
Supporting protocol for SUCONET |
No | ||
Supporting protocol for LON |
No | ||
Supporting protocol for PROFINET IO |
No | ||
Supporting protocol for PROFINET CBA |
No | ||
Supporting protocol for SERCOS |
No | ||
Supporting protocol for Foundation Fieldbus |
No | ||
Supporting protocol for EtherNet/IP |
No | ||
Supporting protocol for AS-Interface Safety at Work |
No | ||
Supporting protocol for DeviceNet Safety |
No | ||
Supporting protocol for INTERBUS-Safety |
No | ||
Supporting protocol for PROFIsafe |
No | ||
Supporting protocol for SafetyBUS p |
No | ||
Supporting protocol for other bus systems |
No |
