Артикул:
A9XMEA08
Внутрений код:
SE-A9XMEA08
*MSRP (Manufacturer's Suggested Retail Price) - рекомендованная производителем розничная цена. Для получения Вашей индивидуальной стоимости, обратитесь к менеджеру
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
| Продуктовая серия | Acti 9 |
|
|---|---|---|

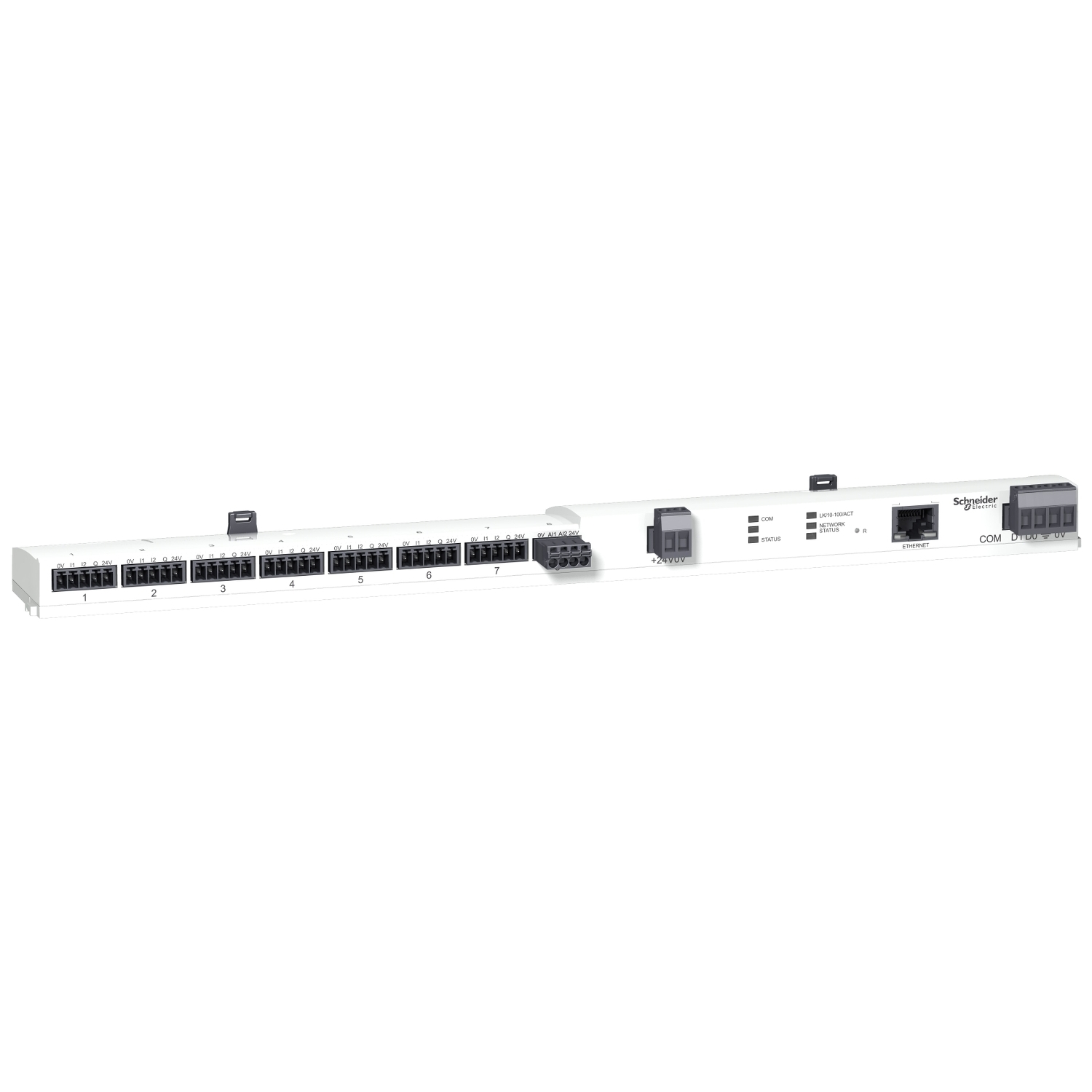

| наименование изделия | Acti 9 Sмartlink |
|
| тип устройства или его аксессуаров | Интеллектуальный модуль связи |
|
| краткое название устройства | Smartlink SI B Ethernet |
|
| Тип применения | Контроль статуса выключателя Измерение энергии E Улучшенный контроль нагрузкой E, U, I, P, Pf Управление нагрузкой |
|
| подсоединенные принадлежности | Up to 7 wired devices |
|
| группа каналов | 1 группа из 7 цифровых каналов 1 группа из 1 цифровых каналов |
|
| потребляемый ток | <= 1.5 A |
|
| [Us] номинальное напряжение сети | 24 В постоянный ток +/- 20 % |
|
| connectivity to devices | Analog input Digital input and output Pulse output meter |
|
| служба обмена данными | Ethernet Modbus TCP/IP сервер Веб-сервер |
|
| web-сервер | Включенная веб-страница Совместимость с контроллером BMS |
|
| веб-сервисы | Веб-страница |
| вх/вых., специализированные согласно приложению | Общий счетчик импульсов Импульсный преобразователь |
|
|---|---|---|
| типы реализуемых защит | Защита максимального напряжения в 33 V постоянный ток для дискретный выход Защита от короткого замыкания для аналоговый вход От обратной полярности для вспом. питание От обратной полярности для вход |
|
| стойкость к кратковременным исчезновениям напряжения питания | 10 мс |
|
| сброс | Сброс заводских настроек в лицевая панель |
|
| тип вх/вых. | 2 входа + 1 выход на цифровой канал 2 входа через аналоговый канал |
|
| тип входа | Напряжение для аналоговый вход, 0...10 V постоянный ток Ток для аналоговый вход, 4...20 mA Приемник тока для дискретный вход, 24 В постоянный ток +/- 20 % в 2.5 мкA |
|
| максимальный постоянный ток | 0.005 A для дискретный вход |
|
| абсолютная погрешность измерения | +/- 1 % полной шкалы для аналоговый вход 12 бит |
|
| постоянная времени электронного фильтра | 2 ms for digital input from state 0 to state 1 2 ms for analog input from state 0 to state 1 |
|
| тип выхода | Текущий источник логической схемы 24 В постоянный ток 100 мА |
|
| падение напряжения | <= 1 В дискретный выход |
|
| макс. пусковой ток | 0,5 A для дискретный выход 3 А для блок питания |
|
| оборудование в комплекте | Set of 1 connector Set of 1 power supply connector Set of 1 bus connector Set of 2 locking clips |
|
| локальная индикация | 1 светодиод желтый цвет для обмен данными 1 светодиод зеленый, оранжевый и красный цвет для NS (состояние сети) 1 светодиод зеленый и желтый цвет для обмен данными (LK/ACT 10/100) 1 светодиод зеленый, оранжевый и красный цвет для состояние |
|
| тип настройки | Адрес Modbus 01...247 для Адресные энкодеры |
|
| монтажное положение | Горизонтально и вертикально, on DIN rail with accessory |
|
| цвет | Белый (RAL 9003) |
|
| местоположение подключения | Спереди |
|
| присоединения | Штыревой разъем кол-во: 1 для цепь питания Штыревой разъем кол-во: 1 для коммуникационная шина Подпружиненная клемма Ti24 кол-во: 7 для дискретный вход/выход, заказывается отдельно Штыревой разъем кол-во: 1 для аналоговый вход RJ45 разъем кол-во: 1 для ETHERNET, заказывается отдельно |
|
| мощность зажимного соединения | 1 x 0.5...1 x 1.5 мм², гибкий с кабельным наконечником для управление 1 x 0.5...1 x 1.5 мм², гибкий без наконечника для управление 1 x 0.5...1 x 1.5 мм², жесткий с кабельным наконечником для управление 1 x 0.5...1 x 1.5 мм², жесткий без наконечника для управление 2 x 0,2...2 x 1,5 мм², гибкий с кабельным наконечником для цепь питания 2 x 0,2...2 x 1,5 мм², гибкий без наконечника для цепь питания 2 x 0,2...2 x 1,5 мм², жесткий с кабельным наконечником для цепь питания 2 x 0,2...2 x 1,5 мм², жесткий без наконечника для цепь питания 2 x 0.25 мм² для кабель со скрученными экранированными парами, гибкий с кабельным наконечником для коммуникационная шина 2 x 0.25 мм² для кабель со скрученными экранированными парами, гибкий без наконечника для коммуникационная шина 2 x 0.25 мм² для кабель со скрученными экранированными парами, жесткий с кабельным наконечником для коммуникационная шина 2 x 0.25 мм² для кабель со скрученными экранированными парами, жесткий без наконечника для коммуникационная шина 2 x 0.25...2 x 1.5 мм² для кабель со скрученными экранированными парами, жесткий с кабельным наконечником для аналоговый вход 2 x 0.25...2 x 1.5 мм² для кабель со скрученными экранированными парами, жесткий без наконечника для аналоговый вход 2 x 0.25...2 x 1.5 мм² для кабель со скрученными экранированными парами, гибкий с кабельным наконечником для аналоговый вход 2 x 0.25...2 x 1.5 мм² для кабель со скрученными экранированными парами, гибкий без наконечника для аналоговый вход |
|
| длина зачистки проводов | 7 мм для цепь питания 7 мм для аналоговый вход 10 мм для управление 7 мм для коммуникационная шина |
|
| тип сети обмена данными | RS485 Modbus RTU, ведущий в 9.6...19.2 кбод с SUB-D 9 разъем ETHERNET Modbus TCP/IP, сервер в 10, 100 Мбит/с с RJ45 разъем |
|
| шаг 9 мм | 0 модули полезный on Din rail |
|
| высота | 22.5 мм |
|
| ширина | 359 мм |
|
| глубина | 42 мм |
|
| масса продукта | 180 г |
|
| совместимость серий продукта | Acti 9: Acti 9 iDPN Acti 9: Acti 9 iDPN Vigi Acti 9: Acti 9 DT40 Acti 9: Acti 9 C40 Acti 9: Acti 9 ITG40 Multi 9: Multi 9 C60 Acti 9: Acti 9 iID Acti 9: Acti 9 iSW-NA Acti 9: Acti 9 iC60 Acti 9: Acti 9 DT60 Acti 9: RCA iC60 Ti24 разъем Linergy: Linergy FM Acti 9: Acti 9 iCT вспомогательный Acti 9: Acti 9 I-NA Acti 9: Acti 9 Reflex iC60 Ti24 разъем Acti 9: iTL вспомогательный Acti 9: iOF+SD 24 Acti 9: iACT24 Acti 9: iATL24 Powerlogic: измеритель импульсного выхода Powerlogic: измеритель Modbus |
|
| интерфейс для конфигурирования при вводе в эксплуатацию | Web-страница Acti 9 Smart test |
| степень защиты IP | IP20 |
|
|---|---|---|
| степень загрязнения | 3 |
|
| характеристики окружающей среды | Corrosive 3C2 conforming to IEC 60721-3-3 Salt mist 2 conforming to IEC 60068-2-52 |
|
| электромагнитная совместимость | Стойкость к электростатическому разряду 8 кВ выброс воздуха IEC 61000-4-2 Стойкость к электростатическому разряду 4 кВ разряд при контакте IEC 61000-4-2 Сопротивление электромагнитным полям 10 V/m 80 МГц...3 ГГц IEC 61000-4-3 Стойкость к коммутационным помехам 2 kV 5...100 кГц блок питания IEC 61000-4-4 Стойкость к коммутационным помехам 1 кВ вход/выход IEC 61000-4-4 Стойкость к коммутационным помехам 1 кВ коммуникационная шина IEC 61000-4-4 Наведенные электромагнитные помехи 10 V 0,15...80 МГц IEC 61000-4-6 Стойкость к электромагнитным полям промышленной частоты 30 A/м IEC 61000-4-8 Излучение класс A 30...1000 МГц IEC 61131-3 Ed.3 Наведенное поле класс A 0,15...30 МГц IEC 61131-2 |
|
| виброустойчивость | 1 gn /±3.5мм, 5...300 Гц, 10 циклов в соответствии с IEC 60068-2-6 |
|
| ударопрочность | 15 gn для 11 мс в соответствии с IEC 60068-2-27 |
|
| огнестойкость | Другие части: 30 с в 650 °C в соответствии с IEC 60695-2-10 На соединительных зажимах: 30 с в 960 °C в соответствии с IEC 60695-2-10 |
|
| подготовка к работе в тропических условиях | 2 |
|
| относительная влажность | 93 % в 40 °C |
|
| рабочая высота | 0...2000 м |
|
| рабочая температура окружающей среды | -25...60 °C |
|
| температура окружающей среды при хранении | -40...80 °C |
| Соответствие экологическому статусу | Продукт категории Green Premium |
|
|---|---|---|
| Директива RoHS (формат даты: YYWW, 2 цифры года и 2 цифры номера недели) | ||
| Регламент REACh | ||
| Экологический профиль продукта | ||
| Инструкция по утилизации продукта | Доступно |
| Период | Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки |
|---|
