Артикул:
ATV71HU40M3S337
Внутрений код:
SE-ATV71HU40M3S337
*MSRP (Manufacturer's Suggested Retail Price) - рекомендованная производителем розничная цена. Для получения Вашей индивидуальной стоимости, обратитесь к менеджеру
Дилерский сертификат
120,4 кб
Техническая документация
116,8 кб
Характеристики
Кол-во фаз
—
3
Мощность
—
4
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован

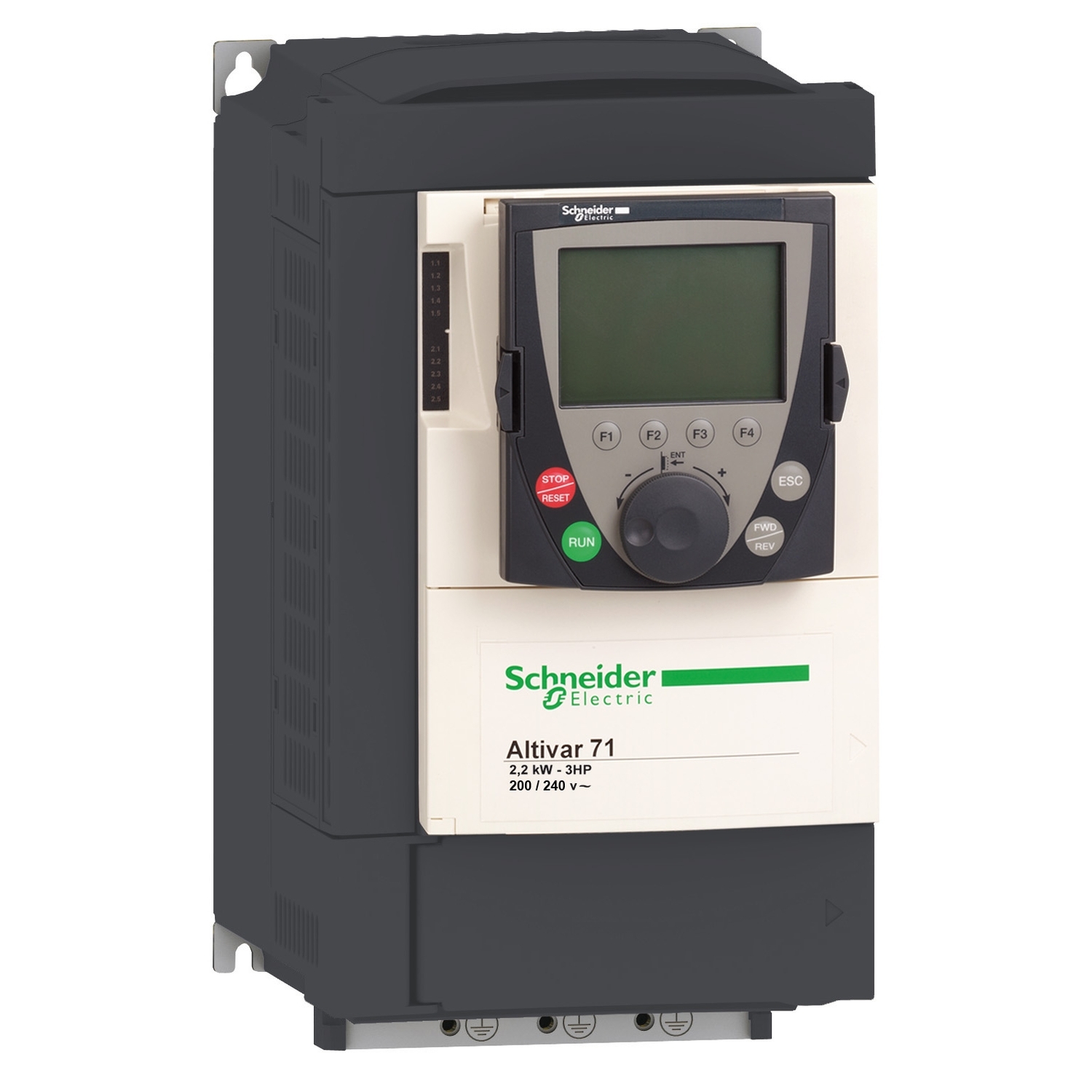

| серия продукта | Altivar 71 |
|
|---|---|---|
| тип устройства или его аксессуаров | Привод с регулируемой частотой вращения |
|
| специальная область применения продукта | Сложное оборудование высокой мощности |
|
| наименование компонента | ATV71 |
|
| мощность двигателя, кВт | 3 кВт при 200...240 В однофазный 4 кВт при 200...240 В 3 фазы |
|
| мощность двигателя, л.с. | 5 лс при 200...240 В 3 фазы |
|
| длина кабеля двигателя | <= 50 м Экранированный кабель <= 100 м Неэкранированный кабель |
|
| напряжение источника питания | 200...240 В (- 15...10 %) |
|
| число фаз сети | 3 фазы Однофазный |
|
| линейный ток | 22 А для 240 В однофазный 3 кВт 22.9 А для 240 В 3 фазы 4 кВт / 5 лс 25.8 А для 200 В 3 фазы 4 кВт / 5 лс 25.9 А для 200 В 3 фазы 3 кВт |
|
| фильтр помех | Встроенный |
|
| стиль сборки | С радиатором |
|
| исполнение | Усиленное исполнение |
|
| полная мощность | 9.5 кВ·А при 240 В 3 фазы 4 кВт / 5 лс 5.3 кВ·А при 240 В однофазный 3 кВт |
|
| предполагаемый линейный Isc | <= 5 кА, 3 фазы <= 5 кА, однофазный |
|
| номинальн. выходной ток | 13.7 А при 4 kHz 230 В 3 фазы 3 кВт 17.5 А при 4 kHz 230 В 3 фазы 4 кВт / 5 лс |
|
| макс. переходной ток | 22.6 А для 2 с однофазный 3 кВт 26.3 А для 60 с 3 фазы 4 кВт / 5 лс 28.8 А для 2 с 3 фазы 4 кВт / 5 лс 20.6 А для 60 с 3 фазы 3 кВт |
|
| выходная частота | 0.1...599 Гц |
|
| номинальн. частота коммутации | 4 kHz |
|
| частота коммутации | 1...16 kHz регулируем. 4...16 kHz с понижающим коэффициентом |
|
| профиль управления асинхронным электродвигателем | ENA (адаптирование энергии) система для несбалансированных нагрузок Векторное регулирование (FVC) с датчиком (вектор тока) Бессенсорное векторное управление (SFVC) (вектор напряжения или тока) Отношение напряжение/частота (2 или 5 точек) |
|
| тип смещения | Нет импеданса для Modbus |
| назначение изделия | Асинхронные электродвигатели Синхронные двигатели |
|
|---|---|---|
| пределы напряжения питания | 170...264 В |
|
| частота сети питания | 50...60 Hz (- 5...5 %) |
|
| ограничения источников питания | 47,5...63 Гц |
|
| диапазон скоростей | 1...100 для асинхронный электродвигатель в режиме замкнутого контура без обратной связи по сигналу скорости 1...50 для синхронный двигатель в режиме замкнутого контура без обратной связи по сигналу скорости 1...1000 для асинхронный электродвигатель в режиме замкнутого контура с обратной связью по сигналу датчика положения |
|
| точность скорость | +/- 0,01 % номинальной скорости для 0,2 Tn ... Tn изменение крутящего момента в режиме замкнутого контура с обратной связью по сигналу датчика положения +/- 10 % номинального проскальзывания для 0,2 Tn ... Tn изменение крутящего момента без обратной связи по сигналу скорости |
|
| точность момента | +/- 15 % в режиме замкнутого контура без обратной связи по сигналу скорости +/- 5 % в режиме замкнутого контура с обратной связью по сигналу датчика положения |
|
| переходная перегрузка по вращающему моменту | 220 % от номинального крутящего момента электродвигателя +/- 10 % для 2 с 170 % от номинального крутящего момента электродвигателя +/- 10 % для 60 с каждые 10 минут |
|
| тормозной момент | <= 150 % с тормозным резистором или резистором для грузоподъемных машин 30 % без тормозного резистора |
|
| профиль управления синхронным двигателем | Векторное регулирование без обратной связи по сигналу скорости |
|
| контур регулирования | Настраиваемый ПИ регулятор |
|
| компенсация проскальзывания вала двигателя | Регулируем. Автоматически при любой нагрузке Недоступно в режиме преобразования напряжение/частота (2 или 5 точек) Подавляемый |
|
| сигнализация | 1 светодиод красный присутствие напряжение привода |
|
| выходное напряжение | <= напряжение питания |
|
| изоляция | Между цепями питания и управления |
|
| тип кабеля | С комплектом NEMA тип 1 : 3-жила кабель UL 508 в 40 °C, медь 75 °C PVC С комплектом для обеспечения степени защиты IP21 и P31 : 3-жила кабель МЭК в 40 °C, медь 70 °C PVC Без монтажного комплекта : 1-жила кабель МЭК в 45 °C, медь 70 °C PVC Без монтажного комплекта : 1-жила кабель МЭК в 45 °C, медь 90 °C XLPE/EPR |
|
| электрическое соединение | AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR зажим 2,5 мм² / AWG 14 L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB зажим 4 mm² / AWG 10 |
|
| момент затяжки | AI1-/AI1+, AI2, AO1, R1A, R1B, R1C, R2A, R2B, LI1...LI6, PWR 0.6 Н-м L1/R, L2/S, L3/T, U/T1, V/T2, W/T3, PC/-, PO, PA/+, PA, PB 1.4 Н-м / 12,3 фунт•дюйм |
|
| питание | Внутреннее питание для регулировочного потенциометра (1 - 10 кОм), 10.5 В пост. ток +/- 5 %, <= 10 мА для защита от перегрузки и короткого замыкания Внутреннее питание, 24 В пост. ток, пределы напряжения 21...27 В, <= 200 мА для защита от перегрузки и короткого замыкания |
|
| номер аналогового входа | 2 |
|
| Тип подключения | AI1-/Al1+ напряжение биполярного источника +/- 10 V пост. ток, входное напряжение 24 В макс., разрешение 11 бит + знак AI2 ток, задаваемый программным способом 0...20 mA, полное сопротивление 242 Ом, разрешение 11 бит AI2 напряжение, задаваемое программным способом 0...10 V пост. ток, входное напряжение 24 В макс., полное сопротивление 30000 Ом, разрешение 11 бит |
|
| длительность выборки | AI1-/Al1+ 2 мс, +/- 0,5 мс для аналоговый вход(ы) Al2 2 мс, +/- 0,5 мс для аналоговых входа вход(ы) LI1...LI5 2 мс, +/- 0,5 мс для дискретный вход(ы) LI6 (если сконфигурирован как логический вход) 2 мс, +/- 0,5 мс для дискретный вход(ы) |
|
| время выполнения команды выключателем | <= 100 мс для STO (останов двигателя при превыш. допустимого вращ. момента) AO1 2 ms, допуск +/- 0,5 мс для аналоговый выход(ы) R1A, R1B, R1C 7 ms, допуск +/- 0,5 мс для дискретный выход(ы) R2A, R2B 7 ms, допуск +/- 0,5 мс для дискретный выход(ы) |
|
| точность | AI1-/Al1+ +/- 0,6 % для изменения температуры 60 °C AI2 +/- 0,6 % для изменения температуры 60 °C AO1 +/- 1 % для изменения температуры 60 °C |
|
| ошибка линеаризации | AI1-/Al1+, AI2 +/- 0,15 % макс. значения AO1 +/- 0,2 % |
|
| номер аналогового выхода | 1 |
|
| тип аналогового выхода | AO1 ток, задаваемый программным способом 0...20 mA, полное сопротивление 500 Ом, разрешение 10 бит AO1 логический выход, конфигурируемый программным способом 10 V <= 20 мА AO1 напряжение, задаваемое программным способом 0...10 V пост. ток, полное сопротивление 470 Ом, разрешение 10 бит |
|
| количество дискретных выходов | 2 |
|
| тип дискретного выхода | R1A, R1B, R1C задаваем. релейная логика Н.О./Н.З., электрическая устойчивость 100000 циклы R2A, R2B задаваем. релейная логика нет, электрическая устойчивость 100000 циклы |
|
| минимальный коммутируемый ток | Задаваем. релейная логика 3 мА в 24 В пост. ток |
|
| макс. коммутируемый ток | R1, R2 - резистивные нагрузка, 5 А при 250 В пер. ток, cos phi = 1, R1, R2 - резистивные нагрузка, 5 А при 30 В пост. ток, cos phi = 1, R1, R2 в индуктивн. загрузка, 2 А в 250 В пер. ток, cos phi = 0,4, R1, R2 - индуктивн. нагрузка, 2 А при 30 В пост. ток, cos phi = 0,4, |
|
| количество дискретных входов | 7 |
|
| тип дискретного входа | LI6 : устанавливаемый переключателем 24 V пост. Тока с уровень 1 ПЛК, полное сопротивление: 3500 Ом PWR : защищенный вход 24 V пост. Тока, полное сопротивление: 1500 Ом в соответствии с ISO 13849-1 уровень d LI1...LI5 : программируемый 24 V пост. Тока с уровень 1 ПЛК, полное сопротивление: 3500 Ом LI6 : датчик PTC, конфигурируемый с помощью переключателя 0...6, полное сопротивление: 1500 Ом |
|
| тип дискретных входов | LI1...LI5 положительная логика (источник), < 5 В (состояние 0), > 11 В (состояние 0) LI1...LI5 отрицательная логика («приемник»), > 16 В (состояние 0), < 10 В (состояние 0) LI6 (если сконфигурирован как логический вход) положительная логика (источник), < 5 В (состояние 0), > 11 В (состояние 0) LI6 (если сконфигурирован как логический вход) отрицательная логика («приемник»), > 16 В (состояние 0), < 10 В (состояние 0) |
|
| программы ускорения и замедления | Авт. изменение наклона х-ки резистором при превышении тормозной способности Линейн., задается отдельно, от 0,01 до 9000 с S, U или по выбранный заказчиком |
|
| торможение до остановки | Подачей пост. тока |
|
| типы реализуемых защит | Привод от превышения предельной скорости Привод от исчезновения фазы на входе Привод откл. в цепи управления Привод исчезновение фазы на входе Привод повышенное напряжение линии питания Привод повышенное напряжение питания Привод сверхток между выходной фазой и землей Привод защита от перегрева Привод перенапряжение на шине пост. тока Привод короткое замыкание между фазами двигателя Привод тепловая защита Двигатель исчезновение фазы двигателя Двигатель отключение питания Двигатель тепловая защита |
|
| сопротивление изоляции | > 1 мОм в 500 В пост. тока отн. земли в течение 1 минуты |
|
| разрешение по частоте | Аналоговый вход 0,024/50 Гц Дисплейный блок 0,1 Гц |
|
| протокол порта обмена данными | CANopen Modbus |
|
| тип разъема | 1 RJ45 для Modbus на лицевой панели 1 RJ45 для Modbus на зажиме Вилка SUB-D 9 на RJ45 для CANopen |
|
| физический интерфейс | 2-проводн. RS 485 для Modbus |
|
| кадр передачи | RTU для Modbus |
|
| скорость передачи | 20 kbps, 50 kbps, 125 kbps, 250 kbps, 500 kbps, 1 Mbps для CANopen 4800 бит/с, 9600 бит/с, 19200 бит/с, 38,4 Кбит/с для Modbus на зажиме 9600 bps, 19200 bps для Modbus на лицевой панели |
|
| формат данных | 8 бит, 1 стоповый бит, чет для Modbus на лицевой панели 8 бит, чет/нечет или без проверки на четность для Modbus на зажиме |
|
| кол-во адресов | 1...247 для Modbus 1...127 для CANopen |
|
| способ доступа | Ведомый для CANopen |
|
| маркировка | CE |
|
| рабочее положение | Вертикальный +/- 10 градусов |
|
| высота | 260 мм |
|
| глубина | 187 мм |
|
| ширина | 155 мм |
|
| масса продукта | 4 кг |
|
| опциональная карта | CC-Link коммуникационная карта Встроенная программируемая плата контроллера DeviceNet коммуникационная карта Ethernet/IP коммуникационная карта Fipio коммуникационная карта Плата расширения вв/выв. Interbus-S коммуникационная карта Интерфейсная плата для датчика положения Modbus Plus коммуникационная карта Modbus TCP коммуникационная карта Modbus/Uni-Telway коммуникационная карта Плата для мостового крана Profibus DP коммуникационная карта Profibus DP V1 коммуникационная карта |
| уровень шума | 54.5 дБ в соответствии с 86/188/EEC |
|
|---|---|---|
| электрическая прочность изоляции | 2830 В постоянный ток между зажимами заземления и питания 4230 В постоянный ток между зажимами управления и питания |
|
| электромагнитная совместимость | Проверка стойкости к наведенным РЧ помехам в соответствии с IEC 61000-4-6 уровень 3 Испытание на невосприимчивость к коммутационным помехам/коротким пакетам в соответствии с IEC 61000-4-4 уровень 4 Испытание стойкости к с электролитическому разряду в соответствии с IEC 61000-4-2 уровень 3 Испытание на стойкость к радиочастотным помехам в соответствии с IEC 61000-4-3 уровень 3 Испытание на стойкость к провалам и кратковременным исчезновениям напряжения в соответствии с IEC 61000-4-11 Невосприимчивость к импульсным помехам 1,2/50 мкс - 8/20 мкс в соответствии с IEC 61000-4-5 уровень 3 |
|
| стандарты | EN 55011 класс A группа 2 EN 61800-3 среда 1 категория C3 EN 61800-3 среда 2 категория C3 EN/IEC 61800-3 EN/IEC 61800-5-1 МЭК 60721-3-3 класс 3C2 UL тип 1 |
|
| сертификация продукта | CSA C-Tick GOST NOM 117 UL |
|
| степень загрязнения | 2 в соответствии с EN/IEC 61800-5-1 |
|
| степень защиты IP | IP20 на верхней части без панели-заглушки на крышке в соответствии с EN/IEC 60529 IP20 на верхней части без панели-заглушки на крышке в соответствии с EN/IEC 61800-5-1 IP21 в соответствии с EN/IEC 60529 IP21 в соответствии с EN/IEC 61800-5-1 IP41 на верхней части в соответствии с EN/IEC 60529 IP41 на верхней части в соответствии с EN/IEC 61800-5-1 IP54 на нижней части в соответствии с EN/IEC 60529 IP54 на нижней части в соответствии с EN/IEC 61800-5-1 |
|
| виброустойчивость | 1,5 мм размах (f = 3...13 Гц) в соответствии с EN/IEC 60068-2-6 1 gn (f = 13...200 Гц) в соответствии с EN/IEC 60068-2-6 |
|
| ударопрочность | 15 gn для 11 мс в соответствии с EN/IEC 60068-2-27 |
|
| относительная влажность | 5...95 % без образования конденсата в соответствии с IEC 60068-2-3 5...95 % без падения капель воды в соответствии с IEC 60068-2-3 |
|
| рабочая температура окружающей среды | -10...50 °C без ухудшения номинальных значений |
|
| температура окружающей среды при хранении | -25...70 °C |
|
| рабочая высота | <= 1000 м без ухудшения номинальных значений 1000...3000 м с уменьшением номинального тока на 1 % при увеличении высоты на 100 м |
| Период | Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки |
|---|
