Артикул:

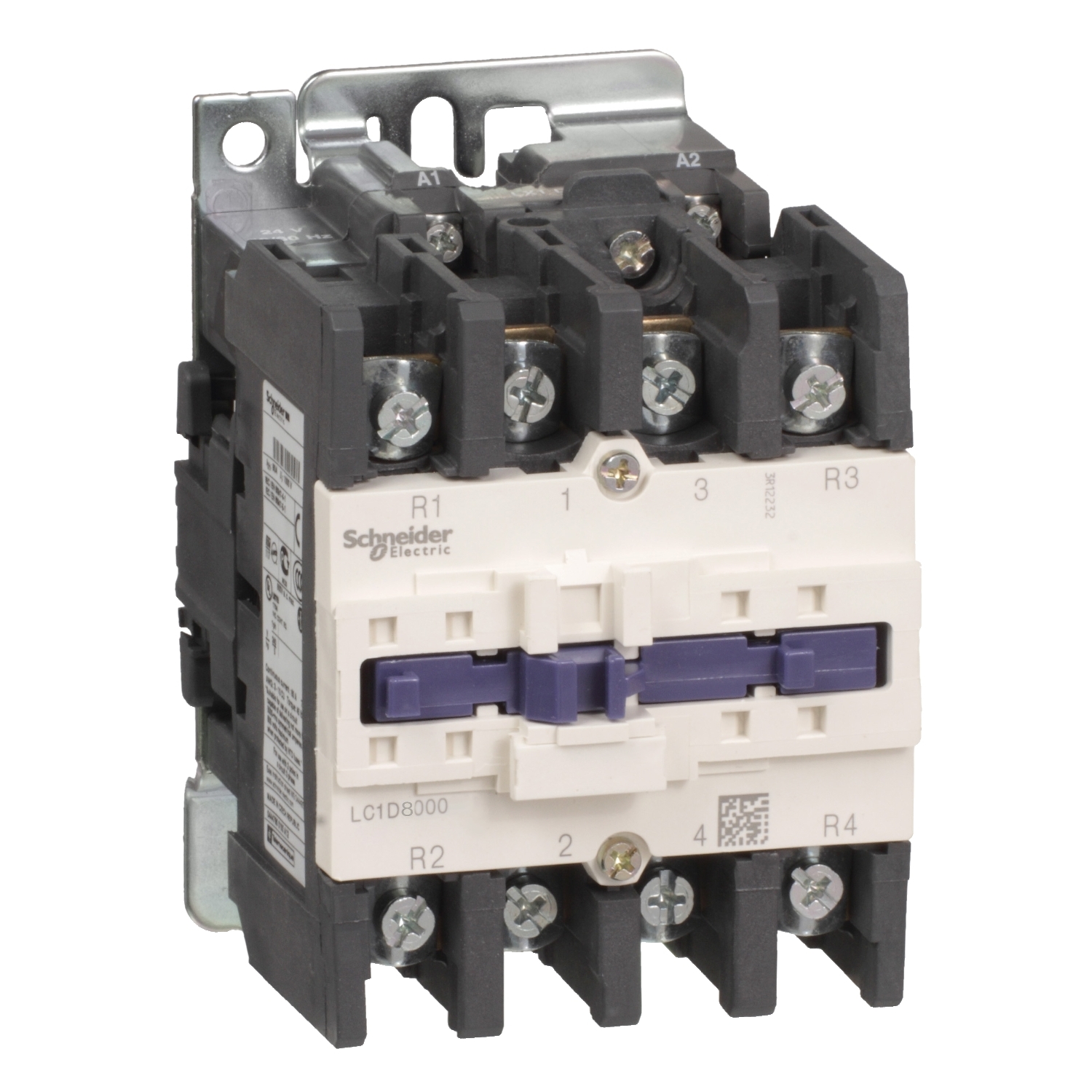

LC1D80004X6
Внутрений код:
SE-LC1D80004X6
*MSRP (Manufacturer's Suggested Retail Price) - рекомендованная производителем розничная цена. Для получения Вашей индивидуальной стоимости, обратитесь к менеджеру
Характеристики
Номинальный ток АС-3, 400В; А
—
125
Тип управляющего напряжения
—
600V AC
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
| диапазон | TeSys |
|
|---|---|---|
| наименование изделия | TeSys D |
|
| тип устройства или его аксессуаров | Контактор |
|
| краткое название устройства | LC1D |
|
| применение контактора | Активная нагрузка |
|
| категория применения | AC-1 |
|
| описание полюсов | 4P |
|
| конфигурация контактов полюса | 4 Н.О. |
|
| [Ue] номинальное рабочее напряжение | <= 690 V переменный ток для силовая цепь <= 300 В постоянный ток 25...400 Hz для силовая цепь |
|
| [Icw] номинальный кратковременно допустимый ток | 125 А (<= 60 °C) в <= 440 V переменный ток AC-1 для силовая цепь |
|
| тип цепи управления | Пер. ток 60 Hz |
|
| напряжение цепи управления | 600 V переменный ток 60 Hz |
|
| [Up] номинальное импульсное выдерживаемое напряжение | В соответствии с IEC 60947 |
|
| категория перенапряжения | III |
|
| [Ith] условный тепловой ток на открытом воздухе | 125 А в <= 60 °C для силовая цепь |
|
| Номинальная включающая способность Irms | 1100 А в 440 V для силовая цепь в соответствии с IEC 60947 |
|
| номинальная отключающая способность | 1100 А в 440 V для силовая цепь в соответствии с IEC 60947 |
|
| [Icw] номинальный кратковременно выдерживаемый ток | 135 А <= 40 °C 10 мин силовая цепь 640 А <= 40 °C 10 с силовая цепь 990 А <= 40 °C 1 с силовая цепь 320 А <= 40 °C 1 мин силовая цепь |
|
| соответствующий номинал предохранителя | 160 А gG в <= 690 V координация тип 2 для силовая цепь 200 А gG в <= 690 V координация тип 1 для силовая цепь |
|
| среднее полное сопротивление | 0.8 мОм в 50 Гц - Ith 125 А для силовая цепь |
|
| [Ui] номинальное напряжение изоляции | 1000 В для силовая цепь в соответствии с IEC 60947-4-1 600 В для силовая цепь сертификации CSA 600 В для силовая цепь сертификации UL |
|
| электрическая износостойкость | 0.8 млн. циклов 125 А AC-1 при Ue <= 440 V |
|
| мощность, рассеиваемая одним полюсом | 12.5 Вт AC-1 |
|
| защитная крышка | Без |
|
| монтажная опора | Монтаж на панель Рейка |
|
| стандарты | CSA C22.2 № 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 |
|
| сертификация продукта | CSA DNV CCC RINA UL LROS (Lloyds register of shipping) BV GOST GL |
|
| присоединения | Цепь управления : винтовой зажим 2 кабель (-и) 1...2,5 мм² - жесткость кабеля: гибкий - с кабельный наконечник Цепь управления : винтовой зажим 1 кабель (-и) 1...4 мм² - жесткость кабеля: гибкий - без кабельный наконечник Цепь управления : винтовой зажим 2 кабель (-и) 1...4 мм² - жесткость кабеля: гибкий - без кабельный наконечник Цепь управления : винтовой зажим 1 кабель (-и) 1...4 мм² - жесткость кабеля: жесткий кабель - без кабельный наконечник Цепь управления : винтовой зажим 2 кабель (-и) 1...4 мм² - жесткость кабеля: жесткий кабель - без кабельный наконечник Цепь управления : винтовой зажим 1 кабель (-и) 1...2,5 мм² - жесткость кабеля: гибкий - с кабельным наконечником Силовая цепь : разъем 1 кабель (-и) 4...50 мм² - жесткость кабеля: гибкий - без кабельный наконечник Силовая цепь : разъем 2 кабель (-и) 4...25 мм² - жесткость кабеля: гибкий - без кабельный наконечник Силовая цепь : разъем 1 кабель (-и) 4...50 мм² - жесткость кабеля: гибкий - с кабельный наконечник Силовая цепь : разъем 2 кабель (-и) 4...16 мм² - жесткость кабеля: гибкий - с кабельный наконечник Силовая цепь : разъем 1 кабель (-и) 4...50 мм² - жесткость кабеля: жесткий кабель - без кабельный наконечник Силовая цепь : разъем 2 кабель (-и) 4...25 мм² - жесткость кабеля: жесткий кабель - без кабельный наконечник |
|
| момент затяжки | Силовая цепь : 9 Нм - разъем - с помощью отвертки плоск. Ø 6 - Ø 8 мм Силовая цепь : 9 Нм - разъем шестигранный 4 мм Цепь управления : 1.2 Н-м - винтовой зажим - с помощью отвертки плоск. Ø 6 мм Цепь управления : 1.2 Н-м - винтовой зажим - с помощью отвертки Philips No 2 |
|
| время срабатывания | 20...35 мс включение 6...20 мс отключение |
|
| безопасный уровень надежности | B10d = 1369863 циклы контактор с номинальной нагрузкой в соответствии с EN/ISO 13849-1 B10d = 20000000 циклы контактор с механической нагрузкой в соответствии с EN/ISO 13849-1 |
|
| механическая износостойкость | 10 млн. циклов |
|
| рабочая частота | 3600 цикл/ч в <= 60 °C |
| технология использования катушек | Без встроенного модуля защиты от перегрузок |
|
|---|---|---|
| пределы напряжения цепи управления | 0,85...1,1 Uc находится в состоянии работы в 55 °C, переменный ток 60 Hz 0,3...0,6 Uc отпускание в 55 °C, переменный ток 60 Hz |
|
| потребляемая мощность при срабатывании | 220 В·А в 20 °C (cos ϕ 0.75) 60 Hz |
|
| потребляемая мощность при удержании, В·А | 22 В·А в 20 °C (cos ϕ 0.3) 60 Hz |
|
| теплоотдача | 6...10 test4 при 60 Hz |
| степень защиты IP | IP20 лицевая панель в соответствии с IEC 60529 |
|
|---|---|---|
| защитное исполнение | TH в соответствии с IEC 60068-2-30 |
|
| степень загрязнения | 3 |
|
| рабочая температура окружающей среды | -5...60 °C |
|
| температура окружающей среды при хранении | -60...80 °C |
|
| допустимая температура воздуха вокруг устройства | -40...70 °C при Uc |
|
| рабочая высота | 3000 м без ухудшение характеристик по температуре |
|
| огнестойкость | 850 °C в соответствии с IEC 60695-2-1 |
|
| огнестойкость | V1 в соответствии с UL 94 |
|
| механическая стойкость | Вибрации контактор разомкнут 2 g (ном.), 5...300 Гц Удары контактор разомкнут 8 g (ном.) в течение 11 мс Вибрации контактор замкнут 3 g (ном.), 5...300 Гц Удары контактор замкнут 10 gn в течение 11 мс |
|
| высота | 127 мм |
|
| ширина | 96 мм |
|
| глубина | 125 мм |
|
| масса продукта | 1.76 кг |
| Директива RoHS (формат даты: YYWW, 2 цифры года и 2 цифры номера недели) |
|---|
| Период | Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки |
|---|
