Артикул:
LR3D036
Внутрений код:
SE-LR3D036
*MSRP (Manufacturer's Suggested Retail Price) - рекомендованная производителем розничная цена. Для получения Вашей индивидуальной стоимости, обратитесь к менеджеру
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
| диапазон | TeSys |
|
|---|---|---|

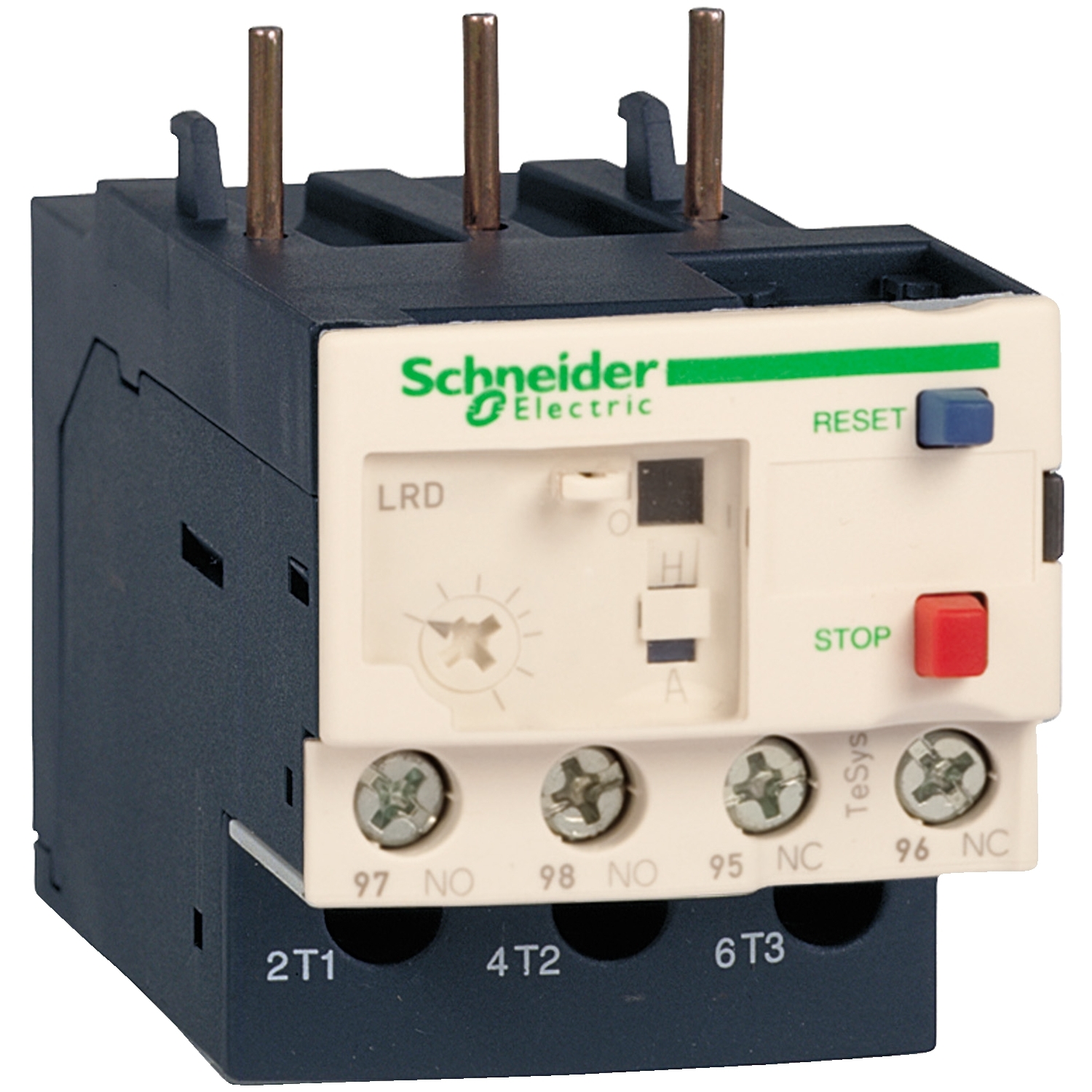

| наименование изделия | TeSys LRD |
|
| тип устройства или его аксессуаров | Недифференциальное реле тепловой защиты |
|
| краткое название устройства | LR3D |
|
| применение реле | Защита двигателя |
|
| совместимость изделий | LC1D25 LC1D32 LC1D38 LC1D12 LC1D09 LC1D18 |
|
| тип сети | Постоянный ток Переменный ток |
|
| диапазон уставок тепловой защиты | 0.25...0.4 А |
|
| [Ui] номинальное напряжение изоляции | 600 В силовая цепь в соответствии с CSA 600 В силовая цепь в соответствии с UL 690 В силовая цепь в соответствии с IEC 60947-4-1 |
| частота сети | 0...400 Гц |
|
|---|---|---|
| монтажная опора | Монтаж на панель со специальными принадлежностями Рейка со специальными принадлежностями Под контактором |
|
| уставка срабатывания | 1,14 +/- 0,06 Ir в соответствии с IEC 60947-4-1 |
|
| [Ith] условный тепловой ток на открытом воздухе | 5 А для цепь сигнализации |
|
| допустимый ток | 3 А при 120 V AC-15 для цепь сигнализации 0.22 А при 125 V DC-13 для цепь сигнализации |
|
| [Ue] номинальное рабочее напряжение | 690 V переменный ток 0...400 Гц |
|
| [Up] номинальное импульсное выдерживаемое напряжение | 6 кВ |
|
| чувствительность к обрыву фазы | Ток отключения 130 % от Ir на две фазы, последняя на 0 |
|
| тип управления | Красный кнопка останов Синий кнопка для сброс режим |
|
| температурная компенсация | -20...60 °C |
|
| шаг соединения | 14.5 мм |
|
| присоединения | Силовая цепь : клеммы с кольцевыми наконечниками Цепь управления : винтовой зажим 2 кабель (-и) 1...2,5 мм² гибкий без кабельный наконечник Цепь управления : винтовой зажим 2 кабель (-и) 1...2,5 мм² гибкий с кабельный наконечник Цепь управления : винтовой зажим 2 кабель (-и) 1...2,5 мм² жесткий кабель без кабельный наконечник |
|
| момент затяжки | Цепь управления : 1.7 Н-м в винтовой зажим Силовая цепь : 2.3 Н-м в клеммы с кольцевыми наконечниками винт: M4 |
|
| ширина | 45 мм |
|
| глубина | 70 мм |
|
| масса продукта | 0.124 кг |
| защитное исполнение | TH в соответствии с IEC 60068 |
|
|---|---|---|
| степень защиты IP | IP20 в соответствии с IEC 60529 |
|
| рабочая температура окружающей среды | -20...60 °C без понижения в соответствии с IEC 60947-4-1 |
|
| температура окружающей среды при хранении | -60...70 °C |
|
| огнестойкость | V1 в соответствии с UL 94 |
|
| механическая стойкость | Вибрации 6 g (ном.) IEC 60068-2-6 Удары 15 g (ном.) в течение 11 мс IEC 60068-2-7 |
|
| электрическая прочность изоляции | 6 кВ в 50 Гц в соответствии с IEC 60255-5 |
|
| стандарты | CSA C22.2 № 14 ATEX D 94/9/CE EN 60947-5-1 IEC 60947-4-1 UL 508 EN 60947-4-1 IEC 60947-5-1 |
|
| сертификация продукта | BV RINA CCC UL DNV LROS (Lloyds register of shipping) GOST ATEX INERIS GL CSA |
| Соответствие экологическому статусу | Продукт категории Green Premium |
|
|---|---|---|
| Директива RoHS (формат даты: YYWW, 2 цифры года и 2 цифры номера недели) | ||
| Регламент REACh | ||
| Экологический профиль продукта | ||
| Инструкция по утилизации продукта | Доступно |
| Период | Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки |
|---|
