Артикул:

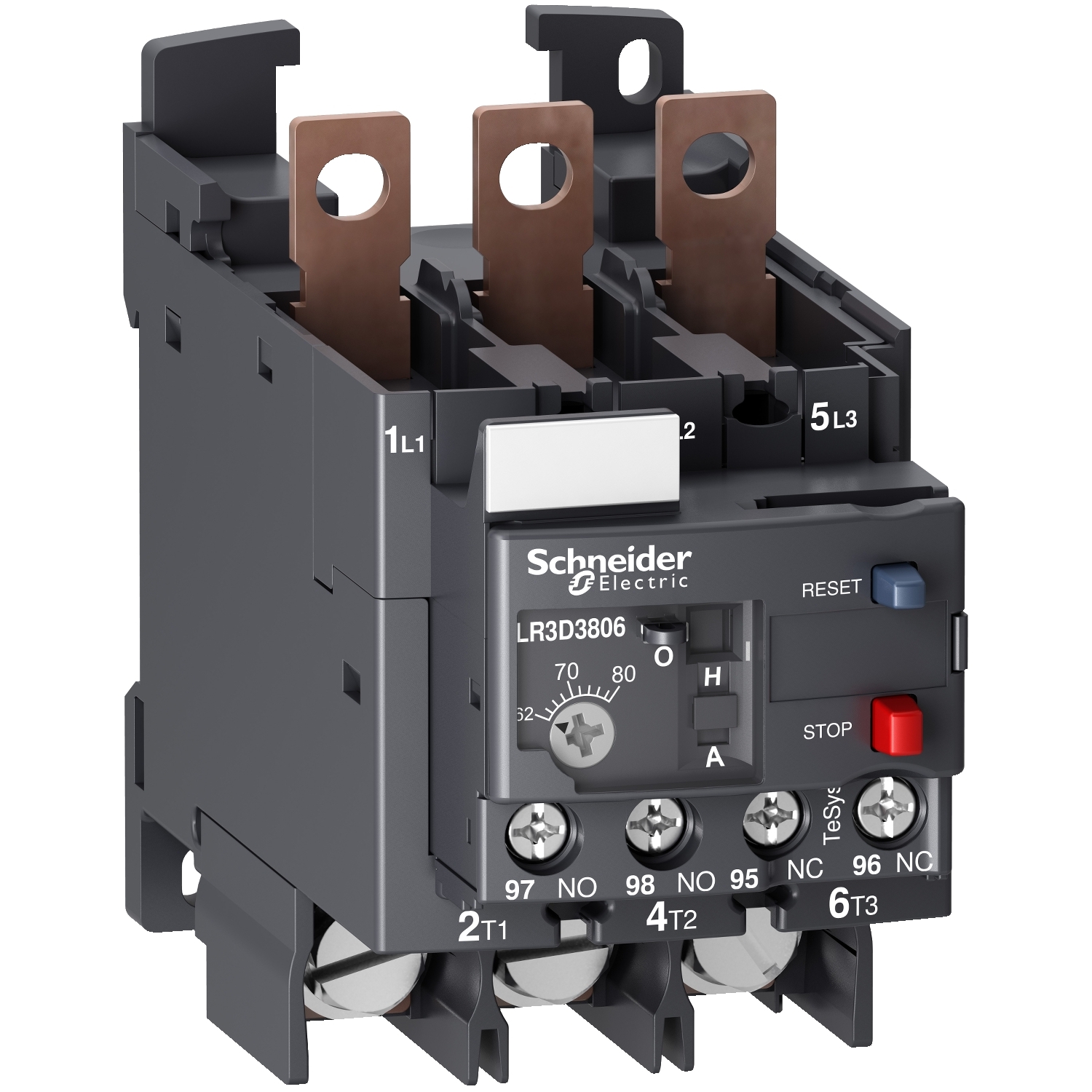

LR3D3806
Внутрений код:
SE-LR3D3806
*MSRP (Manufacturer's Suggested Retail Price) - рекомендованная производителем розничная цена. Для получения Вашей индивидуальной стоимости, обратитесь к менеджеру
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
По запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
| диапазон | TeSys |
|
|---|---|---|
| наименование изделия | TeSys LRD |
|
| тип устройства или его аксессуаров | Недифференциальное реле тепловой защиты |
|
| краткое название устройства | LR3D |
|
| применение реле | Защита двигателя |
|
| совместимость изделий | LC1D80A |
|
| тип сети | Переменный ток Постоянный ток |
|
| Класс тепловой перегрузки | Класс 10A |
|
| диапазон уставок тепловой защиты | 62...80 А |
|
| [Ui] номинальное напряжение изоляции | 600 В силовая цепь в соответствии с CSA C22.2 № 14 600 В силовая цепь в соответствии с UL 60947-4-1 690 В силовая цепь в соответствии с IEC 60947-4-1 |
| частота сети | 0...400 Гц |
|
|---|---|---|
| монтажная опора | Plate with terminal block LAD96560 on top Rail with terminal block LAD96560 on top Direct mounting under contactor |
|
| уставка срабатывания | 1,14 +/- 0,06 Ir в соответствии с IEC 60947-4-1 |
|
| вспом. контакты, доступные на каждом контакторе | 1 Н.О. + 1 Н.З. |
|
| [Ith] условный тепловой ток на открытом воздухе | 5 А для цепь сигнализации |
|
| допустимый ток | 0.95 А при 380 V AC-15 для цепь сигнализации 0.06 А при 440 V DC-13 для цепь сигнализации |
|
| [Ue] номинальное рабочее напряжение | 690 V |
|
| [Up] номинальное импульсное выдерживаемое напряжение | 6 кВ |
|
| мощность, рассеиваемая одним полюсом | 4.8 Вт |
|
| чувствительность к обрыву фазы | Ток отключения 130 % от Ir на две фазы, последняя на 0 |
|
| тип управления | Красный кнопка останов Синий кнопка для сброс режим |
|
| температурная компенсация | -20...60 °C |
|
| шаг соединения | 17.5 мм |
|
| присоединения | Силовая цепь : шины 6 x 13,5 мм Цепь управления : винтовой зажим 2 кабель (-и) 1...2,5 мм² гибкий с кабельный наконечник Цепь управления : винтовой зажим 2 кабель (-и) 1...2,5 мм² жесткий кабель Силовая цепь : кольцевые наконечники external diameter: 16.5 мм Цепь управления : винтовой зажим 2 кабель (-и) 1...2,5 мм² гибкий Силовая цепь : Прямая линия к клемме в сверху |
|
| момент затяжки | Цепь управления : 1.7 Н-м в винтовой зажим Силовая цепь : 6 Н-м в кольцевые наконечники винт: M6 Силовая цепь : 6 Н-м в шины винт: M6 |
|
| высота | 70 мм |
|
| ширина | 55 мм |
|
| глубина | 123 мм |
|
| масса продукта | 0.375 кг |
|
| цвет | Серый SE GREY 6 |
| защитное исполнение | TH в соответствии с IEC 60068 |
|
|---|---|---|
| степень защиты IP | IP20 в соответствии с IEC 60529 |
|
| рабочая температура окружающей среды | -20...60 °C без понижения в соответствии с IEC 60947-4-1 |
|
| температура окружающей среды при хранении | -60...70 °C |
|
| огнестойкость | V1 в соответствии с UL 94 |
|
| механическая стойкость | Вибрации 3 Gn IEC 60068-2-6 Удары 15 g (ном.) в течение 11 мс IEC 60068-2-7 |
|
| электрическая прочность изоляции | 6 кВ в 50 Гц в соответствии с IEC 60255-5 |
|
| стандарты | ATEX D 94/9/CE EN/IEC 60947-4-1 EN/IEC 60947-5-1 CSA C22.2 № 14 UL 60947-4-1 |
|
| сертификация продукта | ATEX INERIS CCC EAC |
| Соответствие экологическому статусу | Продукт категории Green Premium |
|
|---|---|---|
| Директива RoHS (формат даты: YYWW, 2 цифры года и 2 цифры номера недели) | ||
| Регламент REACh | ||
| Экологический профиль продукта | Доступно |
|
| Инструкция по утилизации продукта | Доступно |
| Период | Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки |
|---|
