Артикул:

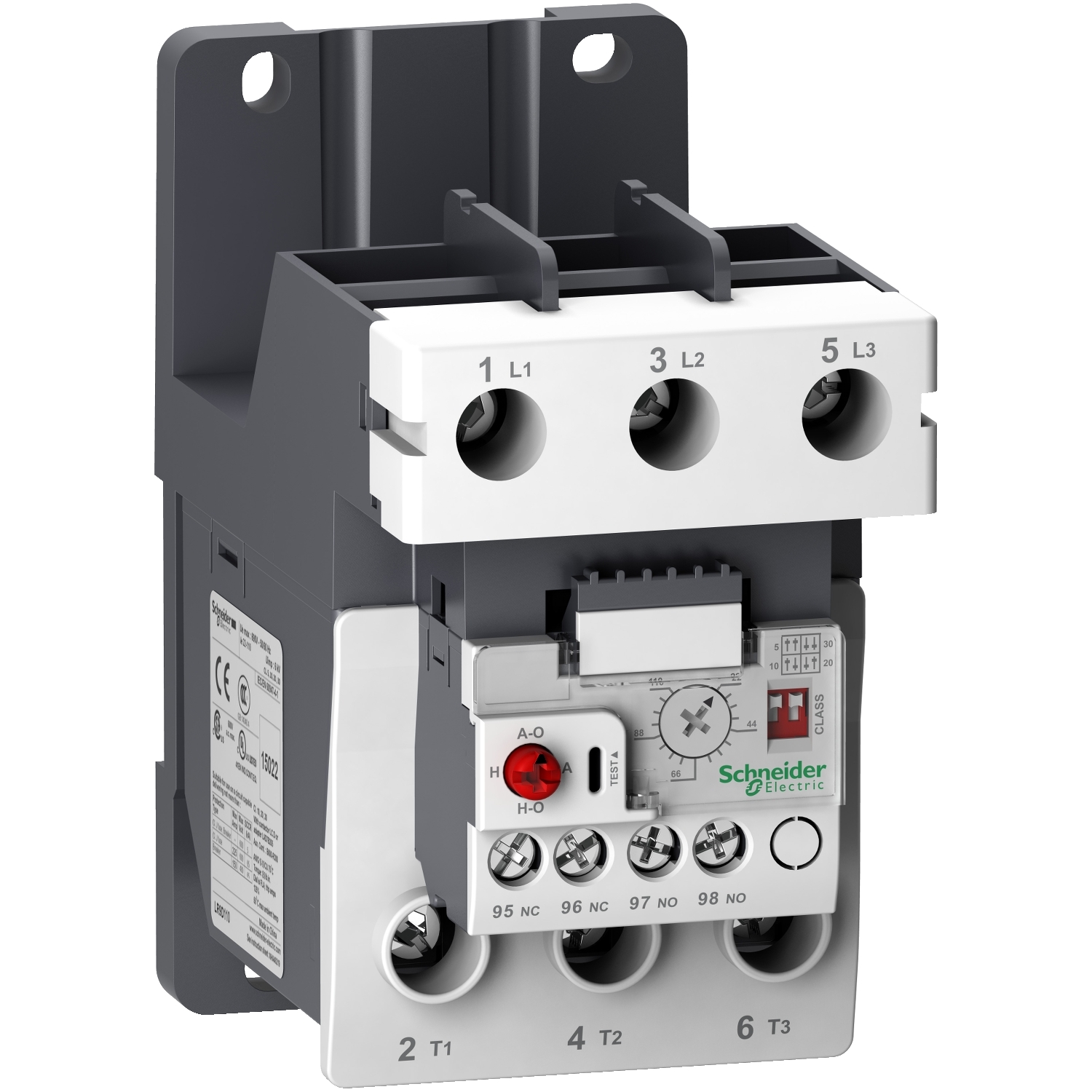

LR9D110S
Внутренний код:
SE-LR9D110S
*MSRP (Manufacturer's Suggested Retail Price) - рекомендованная производителем розничная цена. Для получения Вашей индивидуальной стоимости, обратитесь к менеджеру
Дилерский сертификат
120,4 кб
Техническая документация
114,4 кб
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
по запросу
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
| диапазон | TeSys |
|
|---|---|---|
| наименование изделия | TeSys LRD |
|
| краткое название устройства | LR9D |
|
| тип устройства или его аксессуаров | Электронное тепловое реле защиты от перегрузки |
|
| применение реле | Защита двигателя |
|
| совместимость изделий | LC1D115 LC1D25 LC1D32 LC1D38 LC1D40A LC1D50A LC1D80 LC1D95 LC1D65A |
|
| Класс тепловой перегрузки | Class 5…30 |
|
| диапазон уставок тепловой защиты | 22...110 А |
|
| потребляемая мощность | <= 300 МВт |
|
| монтажная опора | Монтаж на панель Рейка |
| [Ue] номинальное рабочее напряжение | 690 V для силовая цепь 660 V для цепь сигнализации |
|
|---|---|---|
| [Ui] номинальное напряжение изоляции | 1000 test3 силовая цепь 690 test3 цепь сигнализации |
|
| уставка срабатывания | 1.25 In в соответствии с IEC 60947-4-1 |
|
| тип управления | Красный кнопка останов и ручной сброс Белый 2 microswitches adjustable trip class Красный ручка для автоматический сброс режим Белый шкала для регулировка тока полной нагрузки режим |
|
| диапазон времени | 1.5...4 min - automatic reset time |
|
| [Ith] условный тепловой ток на открытом воздухе | 5 А для цепь сигнализации |
|
| [Up] номинальное импульсное выдерживаемое напряжение | 6 кВ |
|
| чувствительность к обрыву фазы | Phase difference > 40% 3 s в соответствии с IEC 60947-4-1 |
|
| электромагнитная совместимость | Surge withstand 2 kV common mode IEC 61000-4-5 Resistance to electrostatic discharge 8 kV IEC 61000-4-2 Immunity to radiated radio-electrical interference 10 V/m IEC 61000-4-3 Immunity to fast transients 2 kV IEC 61000-4-4 |
|
| присоединения | Силовая цепь : винтовой зажим 1 кабель 50 мм² - жесткость кабеля: жесткий или гибкий - без наконечника Цепь управления : винтовой зажим 1 кабель 2,5 мм² - жесткость кабеля: жесткий или гибкий - без наконечника |
|
| момент затяжки | Цепь управления : 0.8 N.m - винтовой зажим Силовая цепь : 9 N.m - винтовой зажим |
|
| высота | 107 мм |
|
| ширина | 65 мм |
|
| глубина | 79.9 мм |
|
| масса продукта | 0,6 кг |
| стандарты | IEC 60947-4-1 CSA C22.2 GB 14048.4 UL 60947-4-1 |
|
|---|---|---|
| сертификация продукта | CCC CSA cULus TÜV |
|
| степень защиты IP | IP20 лицевая панель в соответствии с IEC 60529 IP20 лицевая панель в соответствии с VDE 0106 |
|
| рабочая температура окружающей среды | -25...70 °C в соответствии с IEC 60255-8 |
|
| температура окружающей среды при хранении | -55...80 °C |
|
| рабочая высота | 2000 м без понижения |
|
| механическая стойкость | Vibrations 10...150 Hz 6 Gn IEC 60068-2-6 IEC 60068-2-6 Shocks 11 ms 15 gn IEC 60068-2-7 IEC 60068-2-7 |
|
| электрическая прочность изоляции | 6 кВ в 50 Гц в соответствии с IEC 60255-5 |
| Соответствие экологическому статусу | Продукт категории Green Premium |
|
|---|---|---|
| Директива RoHS (формат даты: YYWW, 2 цифры года и 2 цифры номера недели) | ||
| Регламент REACh | ||
| Экологический профиль продукта | ||
| Инструкция по утилизации продукта |
| Период | Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки |
|---|
