Артикул:
269512
Внутрений код:
EAT-269512
Дилерский сертификат
56 кб
Техническая документация
271,5 кб
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
118 921.87 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Ассортимент |
Дополнительное оснащение | ||
Принадлежности |

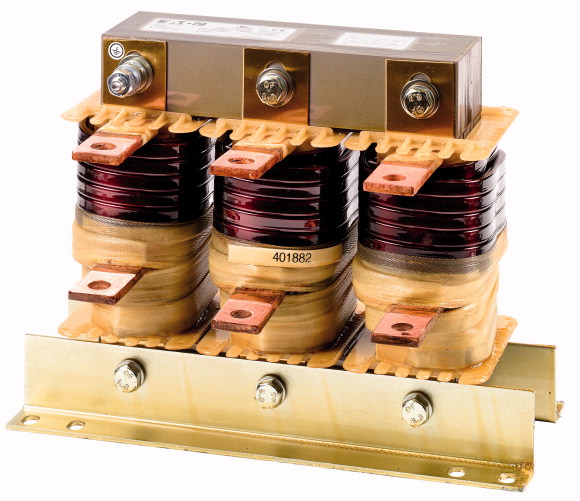

Сглаживающие дроссели | ||
Описание |
трехфазный | ||
Применяемое для |
DA1, SVX, SPX | ||
макс. допустимое питающее напряжение |
В перем. тока | 550 V + 0% (50/60 Hz) | |
Расчетный рабочий ток |
Ie | A | 200 |
индуктивность |
L | mH | 0.09 |
максимальная потеря мощности |
Pv | W | 154 |
Технические характеристики
| Общая информация | |||
Стандарты и предписания |
IEC/EN 61558-2-20-2000, VDE 0570 Teil 2-20/2001-04, UL, CSA | ||
Рабочая температура |
°C | -25 - +40, до 70 со снижением тока (см. примечание) | |
Температура хранения |
? | °C | -25 - +85 |
Удароустойчивость |
g |
11 мс2/15 3 шока |
|
Устойчивость к вибрации |
g | 1 (0 - 150 Hz) | |
Колебания |
0,35 мм при 10 - 55 Гц | ||
Высота установки |
M | 0 - 1000 над уровнем моря, до 5000 со снижением тока (см. примечание) | |
установочное положение |
стоит вертикально, висит горизонтально | ||
Монтажный просвет |
мм | < 50 | |
Класс защиты |
IP00 (внешние выводы) | ||
Номинальная продолжительность включения |
% продолжительность включения | 100 | |
Вес |
кг | 14.9 | |
| Электрические данные | |||
Номинальное напряжение |
3 пер. тока 400 B | ||
макс. подводимое напряжение |
В перем. тока | 550 V + 0% (50/60 Hz) | |
Частота эксплуатации |
f | Гц | 50/60 |
Класс изоляции |
B | ||
Расчетный рабочий ток |
Ie | A | 200 |
индуктивность |
L | mH | 0.09 |
максимальная потеря мощности |
Pv | W | 154 |
Падение напряжения |
Uk | % | 2.5 |
| Подключение | |||
Соединительные шины |
|
||
Болт PE |
|
||
Соединительная шина |
мм2 | Cu 25 x 5 | |
сверление |
мм | 11 | |
Начальный пусковой момент |
Нм | 10 | |
| указания | |||
|
Для высоты установки действует следующее правило: дерейтинг в отношении расчетного рабочего тока Ie:
|
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 200 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 154 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 0 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 40 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / Coil for low-voltage (EC002563) | |||
| Electric engineering, automation, process control engineering / Electronic coil and filter / Electronic choke coil / Electronic choke coil (unspecified) (ecl@ss8.1-27-42-01-90 [ADJ199004]) | |||
Suitable as interference suppression reactance coil |
No | ||
Suitable as net reactance coil |
Yes | ||
Suitable as commutation reactance coil |
No | ||
Suitable as ripple filter choke |
No | ||
Suitable as output reactance coil |
No | ||
Number of poles, primary side |
3 | ||
Rated clock frequency |
kHz | 0 | |
Rated operation frequency |
Hz | 50 - 60 | |
Max. rated operation voltage Ue |
V | 550 | |
Rated current at AC |
A | 200 - 200 | |
Max. rated current (Ith) at rated voltage DC |
A | 200 | |
Rated inductance |
mH | 0.09 | |
Degree of protection (IP) |
IP00 | ||
Relative short circuit voltage |
% | 2.5 | |
Resonance frequency |
Hz | 0 |
Апробации
| Product Standards | UL 508C; CSA-C22.2 No. 14; IEC/EN61800-3; IEC/EN61800-5; CE marking | ||
| UL File No. | E167225 | ||
| UL Category Control No. | XPTQ2, XPTQ8 | ||
| CSA File No. | UL report applies to both US and Canada | ||
| North America Certification | UL listed, certified by UL for use in Canada | ||
| Specially designed for North America | No | ||
| Suitable for | Branch circuits | ||
| Max. Voltage Rating | 1~ 240 V AC IEC: TN-S UL/CSA: "Y" (Solidly Grounded Wey), 3~ 240 V AC IEC: TN-S UL/CSA: "Y" (Solidly Grounded Wey), 3~ 480 V AC IEC: TN-S UL/CSA: "Y" (Solidly Grounded Wey) | ||
| Degree of Protection | IEC: IP00 |
