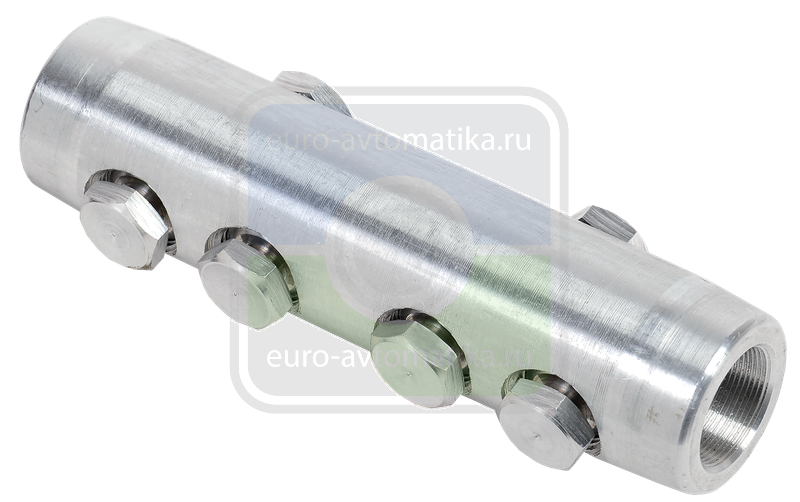

Соединители болтовые ГС предназначены для оконцевания алюминиевых жил любых типов, в том числе одно- и многожильных, секторных и круглых силовых кабелей сечением до 800 мм2 напряжением 10-35 кВ. Наконечники изготавливаются из дюралюминиевых сплавов марки В95 и Д16Т1.
Крепление соединителей и наконечников на жиле осуществляется методом завинчивания болтов с шестигранной головкой, которая срывается при достижении заданного усилия, обеспечивая надежное соединение и установленный согласно ГОСТ 17441-84 уровень токопроводности. Конструкция болтов такова, что срыв головки проходит на заданном уровне немного ниже уровня наконечника или вровень с ним.
- У соединителей ГС срывные болты расположены в разных плоскостях под углом 180° друг к другу. В сравнении с расположением болтов с одной стороны, прижим кабельной жилы с разных сторон обеспечивает более надежную фиксацию проводника и увеличивает пятно электрического контакта. В зависимости от сечения жилы количество болтов варьируется от 5 до 10.
- Соединители ГС имеют внутреннею конструктивную перегородку, служащую масляным стопором для жил кабелей с маслопропитанной бумажной изоляцией.
- На всех болтовых наконечниках и соединителях есть маркировка, указывающая допустимое сечение кабелей и код производителя.
| Номин поперечное сечение, мм² | 300 |
| Метрический размер болта - М | 20 |
| Количество винтов или болтов | 6 |
| Защитное покрытие поверхности | Без покрытия (голый) |
| Температура эксплуатации, °C | -60...+80 |
| Момент срыва головки болта при монтаже, Нм | 62,2 |
| Маслостойкая уплотн-центрующая полоса | Нет |
| Диапазон напряжения | Свыше 30 кВ |
| Ширина, мм | 38.0 |
| Номин напряжение, кВ | 35 |
| Вес, кг | 0,283 |
| Со срывной головкой болта | Да |
| Изоляция | Нет |
| Материал | Дюралюминиевый сплав |
| Высота, мм | 38.0 |
| Длина, мм | 130.0 |
