Артикул:
180669
Внутренний код:
EAT-180669
Характеристики
Кол-во фаз
—
3
Мощность
—
7.5
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Ассортимент |

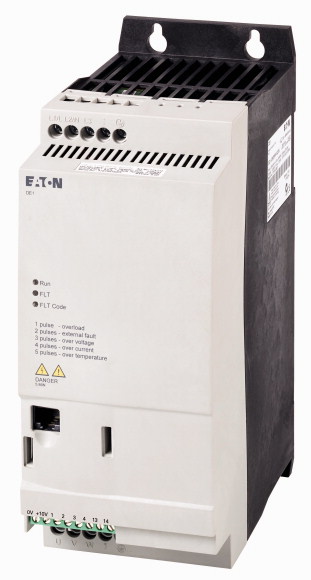

Устройство пуска с регулировкой скорости | ||
Идентификатор типа |
DE11 | ||
Номинальное напряжение |
Ue |
400 В перем. тока, трехфазн. 480 В перем. тока, трехфазн. |
|
Выходное напряжение при Ue
|
U2 |
400 В перем. тока, трехфазн. 480 В перем. тока, трехфазн. |
|
Сетевое напряжение (50/60 Гц) |
ULN | В | 380 (-10%) - 480 (+10%) |
Расчетный рабочий ток |
|||
при перегрузке 150 % |
Ie | A | 16 |
Примечание |
Расчетный рабочий ток при частоте переключения 16 кГц и температуре окружающей среды +50 °C | ||
Примечание |
Цикл перегрузки в течение 60 с каждые 600 с | ||
Соотнесенная мощность двигателя |
|||
Примечание |
для стандартных, четырехполюсных асинхронных трехфазных электродвигателей с внутренним или наружным воздушным охлаждением при частоте вращения 1500 мин-1 для 50 Гц и 1800 мин-1 для 60 Гц. | ||
Примечание |
Цикл перегрузки в течение 60 с каждые 600 с | ||
Указание |
при 400 В, 50 Гц | ||
перегрузка 150 % |
P | кВт | 7.5 |
перегрузка 150 % |
IM | A | 15.2 |
Указание |
при 440 - 480 В, 60 Гц | ||
перегрузка 150 % |
P | л.с. | 10 |
перегрузка 150 % |
IM | A | 14 |
Класс защиты |
IP20/NEMA 0 | ||
Интерфейс/полевая шина (встроенный) |
Шина OP (RS485)/Modbus RTU, CANopen® | ||
оснащение |
Фильтры подавления радиопомех | ||
Типоразмер |
FS2 | ||
Подключение к SmartWire-DT |
с модулем SmartWire-DT DX-NET-SWD3 |
Технические характеристики
| Общая информация | |||
Стандарты и предписания |
Общие требования: IEC/EN 61800-2 Требования по ЭМС: IEC/EN 61800-3 Требования к безопасности: IEC/EN 61800-5-1 |
||
Сертификация |
CE, UL, cUL, RCM | ||
Качество изготовления |
RoHS, ISO 9001 | ||
Стойкость к климатическим воздействиям |
?w | % | < 95 %, средняя относительная влажность (RH), без образования конденсата , без коррозии |
Температура окружающей среды |
|||
Эксплуатация (150 % перегрузка) |
? | °C | -10 - +50 |
|
Дерейтинг между 50 °C и 60 °C: нет при fPWM  14 кГц до макс. 50 °Cнет при fPWM 16 кГц до макс. 46 °Cнет при Ie 14,9 A и fPWM 10 кГцнет при Ie 10,6 A и fPWM 20 кГц
|
|||
Хранение |
? | °C | -40 - +70 |
степень помех радиоприема |
|||
Класс радиопомех (ЭМС) |
C2, C3; в зависимости от длины провода двигателя, потребляемой мощности и окружения. при необходимости могут потребоваться внешние фильтры подавления радиопомех (опция). | ||
Окружение (ЭМС) |
1 и 2-е окружение согласно EN 61800-3 | ||
Максимальная длина соединительных проводов электродвигателя |
I | M | C2 C3 |
Удароустойчивость |
g | 15 (11 м/с, EN 60068-2-27) | |
Вибрация |
EN 61800-5-1 | ||
Высота установки |
M |
0 - 1000 м над уровнем моря больше 1000 м с 1 % дерейтинг на 100 м макс. 2000 м |
|
Класс защиты |
IP20/NEMA 0 | ||
защита от прикосновения |
BGV A3 (VBG4, защита от прикосновения пальцами и тыльной стороной кистей рук) | ||
| Цепь главного тока | |||
Подача питания |
|||
Номинальное напряжение |
Ue |
400 В перем. тока, трехфазн. 480 В перем. тока, трехфазн. |
|
Сетевое напряжение (50/60 Гц) |
ULN | В | 380 (-10%) - 480 (+10%) |
Входной ток (150 % перегрузка) |
ILN | A | 16.5 |
Частота сети |
fLN | Гц | 50/60 |
диапазон частот |
fLN | Гц | 45 - 66 |
Частота включений сети |
максимально однократно каждые 30 секунд | ||
силовая часть |
|||
Ток перегрузки (перегрузка 150 %) |
IL | A | 24 |
макс. пусковой ток (высокая перегрузка) |
IH | % | 200 |
Примечания по поводу макс. пускового тока |
на 1,875 секунды каждые 600 секунд | ||
Выходное напряжение при Ue
|
U2 |
400 В перем. тока, трехфазн. 480 В перем. тока, трехфазн. |
|
Выходная частота |
f2 | Гц | 0 - 50/60 (макс. 300) |
Частота переключения |
fPWM | кГц |
16 с возможностью регулировки 4 - 32 (слышимый) |
Режим работы |
Управление V/f Регулирование частоты вращения с компенсацией проскальзывания |
||
Частотная разрешающая способность (заданное значение) |
?f | Гц | 0.03 |
Расчетный рабочий ток |
|||
при перегрузке 150 % |
Ie | A | 16 |
Примечание |
Расчетный рабочий ток при частоте переключения 16 кГц и температуре окружающей среды +50 °C | ||
максимальный ток утечки на землю (PE) без двигателя |
IPE | мА | < 3.5 AC, < 10 DC |
оснащение |
Фильтры подавления радиопомех | ||
Типоразмер |
FS2 | ||
Отвод двигателя |
|||
Примечание |
для стандартных, четырехполюсных асинхронных трехфазных электродвигателей с внутренним или наружным воздушным охлаждением при частоте вращения 1500 мин-1 для 50 Гц и 1800 мин-1 для 60 Гц. | ||
Примечание |
Цикл перегрузки в течение 60 с каждые 600 с | ||
Указание |
при 400 В, 50 Гц | ||
перегрузка 150 % |
P | кВт | 7.5 |
Указание |
при 440 - 480 В, 60 Гц | ||
перегрузка 150 % |
P | л.с. | 10 |
Кажущаяся мощность |
|||
Кажущаяся мощность при номинальном режиме 400 В |
Замыкающий контакт | кВА | 11.09 |
Кажущаяся мощность при номинальном режиме 480 В |
Замыкающий контакт | кВА | 13.3 |
Функция торможения |
|||
Тормозящий момент стандарт |
макс. 30 % MN | ||
Тормозящий момент торможения постоянным током |
с возможностью регулировки до 100 % | ||
| Управляющая часть | |||
Напряжение заданного значения |
Us | В | 10 В пост. тока (макс. 0,2 мА) |
Аналоговые входы |
1, с возможностью настройки, 0 - 10 В пост. тока, 0/4 - 20 мА | ||
Цифровые входы |
4, с возможностью настройки, 10 - 30 В пост. тока | ||
Релейные выходы |
1, с возможностью настройки, замыкатель, 6 A (250 В, перем. ток-1) / 5 A (30 В, пост. ток-1) | ||
Интерфейс/полевая шина (встроенный) |
Шина OP (RS485)/Modbus RTU, CANopen® | ||
| Соответствующие элемент включения и защиты | |||
Подключение к сети |
|||
Устройство защиты (предохранитель или линейный защитный автомат) |
|||
IEC (тип B, gG), 150 % |
FAZ-B25/3 | ||
UL (класс CC или J) |
A | 25 | |
Сетевой контактор |
|||
150 % перегрузка (CT/IH, при 50 °C) |
DILEM-… | ||
110 % перегрузка (VT/IL, при 40 °C) |
DILM7-… | ||
Сглаживающие дроссели |
|||
150 % перегрузка (CT/IH, при 50 °C) |
DX-LN3-016 | ||
Отвод двигателя |
|||
Дроссели двигателя |
|||
150 % перегрузка (CT/IH, при 50 °C) |
DX-LM3-016 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Мин. рабочая температура |
°C | -10 | |
Макс. рабочая температура |
°C | 50 |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Low-voltage industrial components (EG000017) / Frequency converter =< 1 kV (EC001857) | |||
| Electric engineering, automation, process control engineering / Electrical drive / Static frequency converter / Static frequency converter = < 1 kv (ecl@ss8.1-27-02-31-01 [AKE177011]) | |||
Mains voltage |
V | 380 - 480 | |
Mains frequency |
50/60 Hz | ||
Number of phases input |
3 | ||
Number of phases output |
3 | ||
Max. output frequency |
Hz | 300 | |
Max. output voltage |
V | 480 | |
Rated output current I2N |
A | 16 | |
Max. output at quadratic load at rated output voltage |
kW | 0.5 | |
Max. output at linear load at rated output voltage |
kW | 0.5 | |
With control unit |
No | ||
Application in industrial area permitted |
Yes | ||
Application in domestic- and commercial area permitted |
Yes | ||
Supporting protocol for TCP/IP |
No | ||
Supporting protocol for PROFIBUS |
No | ||
Supporting protocol for CAN |
No | ||
Supporting protocol for INTERBUS |
No | ||
Supporting protocol for ASI |
No | ||
Supporting protocol for KNX |
No | ||
Supporting protocol for MODBUS |
Yes | ||
Supporting protocol for Data-Highway |
No | ||
Supporting protocol for DeviceNet |
No | ||
Supporting protocol for SUCONET |
No | ||
Supporting protocol for LON |
No | ||
Supporting protocol for PROFINET IO |
No | ||
Supporting protocol for PROFINET CBA |
No | ||
Supporting protocol for SERCOS |
No | ||
Supporting protocol for Foundation Fieldbus |
No | ||
Supporting protocol for EtherNet/IP |
No | ||
Supporting protocol for AS-Interface Safety at Work |
No | ||
Supporting protocol for DeviceNet Safety |
No | ||
Supporting protocol for INTERBUS-Safety |
No | ||
Supporting protocol for PROFIsafe |
No | ||
Supporting protocol for SafetyBUS p |
No | ||
Supporting protocol for other bus systems |
No | ||
Number of HW-interfaces industrial Ethernet |
0 | ||
Number of HW-interfaces PROFINET |
0 | ||
Number of HW-interfaces RS-232 |
0 | ||
Number of HW-interfaces RS-422 |
0 | ||
Number of HW-interfaces RS-485 |
1 | ||
Number of HW-interfaces serial TTY |
0 | ||
Number of HW-interfaces USB |
0 | ||
Number of HW-interfaces parallel |
0 | ||
Number of HW-interfaces other |
0 | ||
With optical interface |
No | ||
With PC connection |
No | ||
Integrated breaking resistance |
No | ||
4-quadrant operation possible |
No | ||
Type of converter |
U converter | ||
Degree of protection (IP) |
IP20 | ||

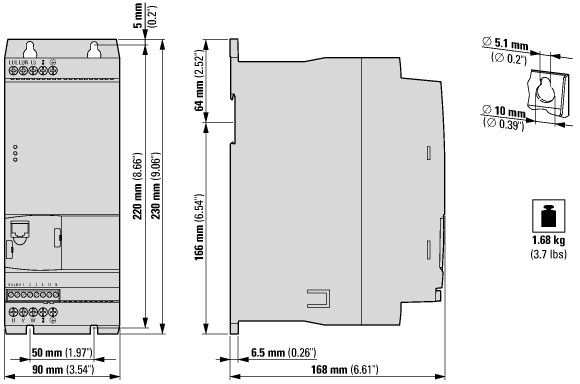

Height |
mm | 230 | |
Width |
mm | 90 | |
Depth |
mm | 168 | |
Relative symmetric net frequency tolerance |
% | 5 | |
Relative symmetric net current tolerance |
% | 10 |
Апробации
| Product Standards | UL 508C; CSA-C22.2 No. 14; IEC/EN61800-3; IEC/EN61800-5; CE marking | ||
| UL File No. | E172143 | ||
| UL Category Control No. | NMMS, NMMS7 | ||
| CSA File No. | UL report applies to both US and Canada | ||
| North America Certification | UL listed, certified by UL for use in Canada | ||
| Specially designed for North America | No | ||
| Suitable for | Branch circuits | ||
| Max. Voltage Rating | 3~ 480 V AC IEC: TN-S UL/CSA: "Y" (Solidly Grounded Wey) | ||
| Degree of Protection | IEC: IP20 |
