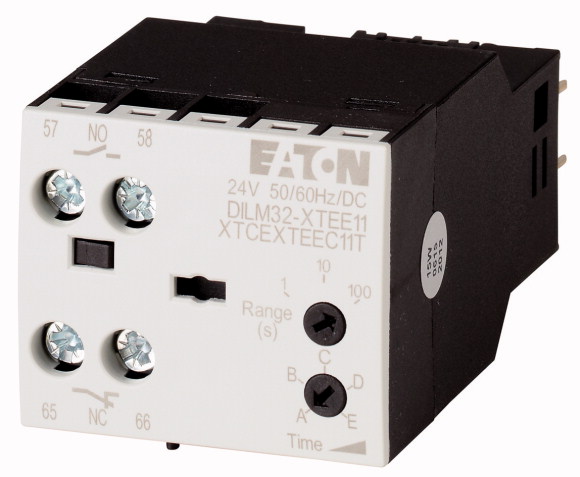

Артикул:
104946
Внутрений код:
EAT-104946
Дилерский сертификат
56 кб
Техническая документация
220 кб
• Наличие товара уточняйте у менеджера: (срок поставки от 14-16 недель)
13 112.46 руб./шт
В корзину
Купить в 1 клик
Рассчитать доставку
Короткий срок поставки
Клиентский сервис
Доступная цена
Товар сертифицирован
Программа поставок
Ассортимент |
Дополнительное оснащение | ||
Принадлежности |
Модули времени | ||
Описание |
задержка выключения, без вспомогательного напряжения комбинирование со вспомогательными контактами верхней установки невозможно Включая схемы защиты |
||
Диапазон напряжений |
ULN | В | 24 B перем. тока/пост. тока |
Диапазон времени |
5 - 100 с | ||
Применяемое для |
DILM7 - DILM32 DILMP20 DILMP32-DILMP45 DILA |
||
графические условные обозначения |
|
Технические характеристики
| Общая информация | |||
Стандарты и положения |
DIN EN 61812, IEC/EN 60947, VDE 0660, UL, CSA | ||
Механический срок службы |
|||
Работа от перем. тока |
Переключения | x 106 | 3 |
Управляется постоянным током DC |
Переключения | x 106 | 3 |
Стойкость к климатическим воздействиям |
Влажный нагрев, постоянный, в соответствии с IEC 60068-2-78 Влажный нагрев, циклический, в соответствии с IEC 60068-2-30 |
||
Температура окружающей среды |
|||
Хранение |
°C | - 40 - 80 | |
разомкнут |
°C | -25 - +60 | |
в капсульном корпусе |
°C | - 25 - 40 | |
установочное положение |
любое, кроме подвешенного | ||
Удароустойчивость (IEC/EN 60068-2-27) |
|||
Импульс полусинуса 10 мс |
|||
Замыкающие контакты |
g | 6 | |
Размыкающие контакты |
g | 6 | |
Класс защиты |
IP20 | ||
Защита от прикосновения при вертикальном управлении спереди (EN 50274) |
защита от прикосновения пальцами и тыльной стороной кистей рук | ||
Вес |
кг | 0.08 | |
Поперечные сечения соединения |
мм? | ||
одножильный |
мм2 |
1 x (0,75 - 2,5) 2 x (0,75 - 1,5) |
|
тонкопроволочный с оконечной муфтой |
мм2 |
1 x (0,75 - 1,5) 2 x (0,75 - 1,5) |
|
одно- или многожильные |
AWG | 18 - 14 | |
Соединительный винт |
M3,5 | ||
Отвертка с профилем Pozidriv |
Размер | 2 | |
Стандартная отвёртка |
мм |
0.8 x 5.5 1 x 6 |
|
макс. начальный пусковой момент |
Нм | 1.2 | |
| Контакты | |||
Номинальная устойчивость к импульсу |
Uimp | В перем. тока | 4000 |
Категория перенапряжения / степень загрязнения |
III/3 | ||
Номинальные выдерживаемые напряжения изоляции |
Ui | В перем. тока | 250 |
Номинальное напряжение |
Ue | В | 250 |
Расчетный рабочий ток |
Ie | A | |
AC-15 |
|||
220 В 230 В 240 В |
Ie | A | 3 |
DC-13 |
|||
DC-13 Л/П 15 мс |
|||
Контакты в серии: |
A | ||
1 |
24 В | A | 1 |
1 |
60 В | A | 0.2 |
1 |
110 В | A | 0.2 |
1 |
220 В | A | 0.1 |
DC Л/П 50 мс |
|||
Контакты в серии: |
A | ||
1 |
24 В | A | 1 |
1 |
60 В | A | 0.2 |
1 |
110 В | A | 0.2 |
1 |
220 В | A | 0.1 |
DC-13 Л/П 300 мс |
|||
Контакты в серии: |
A | ||
1 |
24 В | A | 1 |
1 |
60 В | A | 0.2 |
1 |
110 В | A | 0.2 |
1 |
220 В | A | 0.1 |
Безопасное разъединение согласно EN 61140 |
|||
между катушкой и вспомогательными контактами |
В перем. тока | 250 | |
Между вспомогательными контактами |
В перем. тока | 250 | |
обычный термический ток |
Ith | A | 4 |
Стойкость к коротким замыканиям без сваривания |
|||
макс. предохранитель |
A gG/gL | 4 | |
| Механические приводы | |||
Безопасность по напряжению |
|||
Напряжение натяжения |
x Us | ||
Работа от перем. тока |
В перем. тока | ||
| втягивание | x Uc | 0.85 - 1.1 | |
Управляется постоянным током DC |
втягивание | x Uc | |
| втягивание | x Uc | 0.7 - 1.2 | |
потребляемая мощность |
|||
60 °C |
Удержание | VA | 2 |
Работа от перем. тока |
Удержание | W | 1.8 |
Продолжительность включения |
% продолжительность включения | 100 | |
максимальная частота коммутаций |
S/h | ||
макс. частота коммутаций |
S/h | 3600 | |
комбинируется со вспомогательным контактом |
S/h | 360 | |
обычный термический ток Ith = Ie AC-1 |
|||
с задержкой включения |
мс | < 50 | |
Задержка выключения |
мс | < 200 | |
Работа от перем. тока, 50 Гц |
Отклонение | % | < 5 |
Время повторной готовности (после истечения 100% времени задержки) |
мс | 70 | |
Время изменения контакта |
|||
DILM32-XTEE11/DILM32-XTED11 |
tu | мс | 10 |
DILM32-XTEY20 |
tu | мс | 50 |
| указания | |||
|
Указания Для расчётного рабочего тока DC-13 действует правило: условия включения и выключения по DC-13, Л/П постоянно в соответствии с данными Для защиты от короткого замыкания макс. плавкого предохранителя действует правило: диаграммы зависимости тока от времени согласно вкладышу "Плавкие предохранители" (по запросу) Для напряжения трогания при воздействии постоянного тока действует правило: Только постоянное напряжение, трёхфазный мостовой выпрямитель или выровненное выпрямление двухполупериодной мостовой схемы |
|||
| Опробованные рабочие характеристики | |||
Вспомогательный контакт |
|||
Пилотный режим |
|||
Работа от перем. тока |
B300 | ||
Управляется постоянным током DC |
R300 | ||
Общее применение |
|||
Перем. ток (AC) |
В | 240 | |
Перем. ток (AC) |
A | 5 | |
Пост. ток (DC) |
В | 24 | |
Пост. ток (DC) |
A | 5 | |
Short Circuit Current Rating |
SCCR | ||
Основная номинальная характеристика |
|||
SCCR |
kA | 5 | |
Макс. предохранитель |
A | 125 | |
макс. CB |
A | 125 | |
480 В кор. замык. |
|||
SCCR (предохранитель) |
kA | 10/100 | |
Макс. предохранитель |
A | 125/70 Class J | |
SCCR (CB) |
kA | 10/65 | |
макс. CB |
A | 50/32 | |
600 В кор. замык. |
|||
SCCR (предохранитель) |
kA | 10/100 | |
Макс. предохранитель |
A | 125/125 Class J | |
SCCR (CB) |
kA | 10/22 | |
макс. CB |
A | 50/32 |
Bauartnachweis nach IEC/EN 61439(Sachmerkmale anzeigen)(Sachmerkmale verbergen)
Технические характеристики для подтверждения типа конструкции |
|||
Номинальный ток для указания потери мощности |
In | A | 0 |
Потеря мощности на полюс, в зависимости от тока |
Pvid | W | 0 |
Потеря мощности оборудования, в зависимости от тока |
Pvid | W | 0 |
Статическая потеря мощности, не зависит от тока |
Pvs | W | 1.8 |
Способность отдавать потери мощности |
Pve | W | 0 |
Мин. рабочая температура |
°C | -25 | |
Макс. рабочая температура |
°C | 60 | |
Проверка конструкции IEC/EN 61439 |
|||
10.2 твёрдость материалов и деталей |
|||
10.2.2 Коррозионная стойкость |
Требования производственного стандарта выполнены. | ||
10.2.3.1 Нагревостойкость изоляции |
Требования производственного стандарта выполнены. | ||
10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве |
Требования производственного стандарта выполнены. | ||
10.2.4 Устойчивость к ультрафиолетовому излучению |
Требования производственного стандарта выполнены. | ||
10.2.5 Подъём |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.6 Испытание на удар |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.2.7 Ярлыки |
Требования производственного стандарта выполнены. | ||
10.3 Класс защиты изоляции |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.4 Воздушные промежутки и пути утечки тока |
Требования производственного стандарта выполнены. | ||
10.5 Защита от удара электрическим током |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.6 Монтаж оборудования |
Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование. | ||
10.7 Внутренние электрические цепи и соединения |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.8 Подключения проводов, введённых снаружи |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9 Свойства изоляции |
|||
10.9.2 Электрическая прочность при рабочей частоте |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.3 Прочность по отношению к импульсному напряжению |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.9.4 Проверка оболочек кабелей из изолирующего материала |
Находится в сфере ответственности компании, монтирующей распределительные устройства. | ||
10.10 Нагрев |
Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств. | ||
10.11 Стойкость к коротким замыканиям |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.12 Электромагнитная совместимость |
Находится в сфере ответственности компании, монтирующей распределительные устройства. Соблюдать указания для коммутационных устройств. | ||
10.13 Механическая функция |
Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL). |
Технические характеристики согласно ETIM 6.0(отобразить признаки изделий)(скрыть признаки изделий)
| Relays (EG000019) / Timer block (EC002060) | |||
| Electric engineering, automation, process control engineering / Low-voltage switch technology / Component for low-voltage switching technology / Timer block attachment (ecl@ss8.1-27-37-13-08 [ACN996008]) | |||
Switching function |
Time-delay dropped out | ||
Setting time |
s | 5 - 100 | |
Number of contacts as normally open contact |
1 | ||
Number of contacts as normally closed contact |
1 | ||
Number of contacts as change-over contact |
0 | ||
Operating principle |
Electronic |
