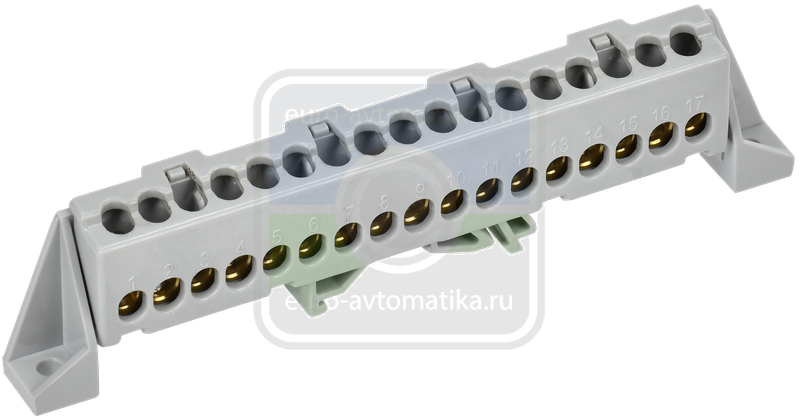

Шины с изолятором предназначены для электрического и механического соединения нулевых, защитных и фазных проводников. Применяются в щитовых сборках, либо в технологическом оборудовании в качестве комплектующих.
Контактная часть шин выполнена из латуни, прижимные винты из оцинкованной стали, изолятор из негорючего пластика.
При подключении к шине медных многожильных проводов необходимо их оконцевание наконечниками-гильзами.
Нормальные условия эксплуатации шин:
- температура окружающей среды от –40 до +50 С;
- среднее значение относительной влажности не более 90%.
- Удобная сборно-разборная конструкция изолятора шины с возможностью подключения проводников с двух сторон.
- Закрытый корпус из негорючего материала.
- Защита от случайного прикосновения к токоведущим частям.
- Комбинированный DIN-изолятор с вариантами установки на монтажную панель щита, на классическую 35мм DIN-рейку или на DIN-рейку с G-профилем.
| Номин ток In, А | 100 |
| Количество шин | 1 |
| Сечение шины | 6х9 |
| Номин напряжение, В | 500 |
| Назначение шины | L-фаза |
| Глубина, мм | 12,4 |
| Материал | Латунь |
| Модель или исполнение | Прочее |
| Номин напряжение изоляции Ui, В | 500 |
| Ширина, мм | 140 |
| Винты крепления | М4 |
| Температура эксплуатации, °C | -40...50 |
| Типоисполнение | Комбинированный DIN - изолятор Стойка |
| Высота, мм | 33,2 |
| Тип монтажа | На DIN рейку |
| Тип поверхности | Необработанная |
| Цвет изолятора | Серый |
| Количество кабельных выводов | 17 |
| Минимальное сечение, мм² | 2 |
| Макс поперечное сечение проводника, мм² | 16 |
